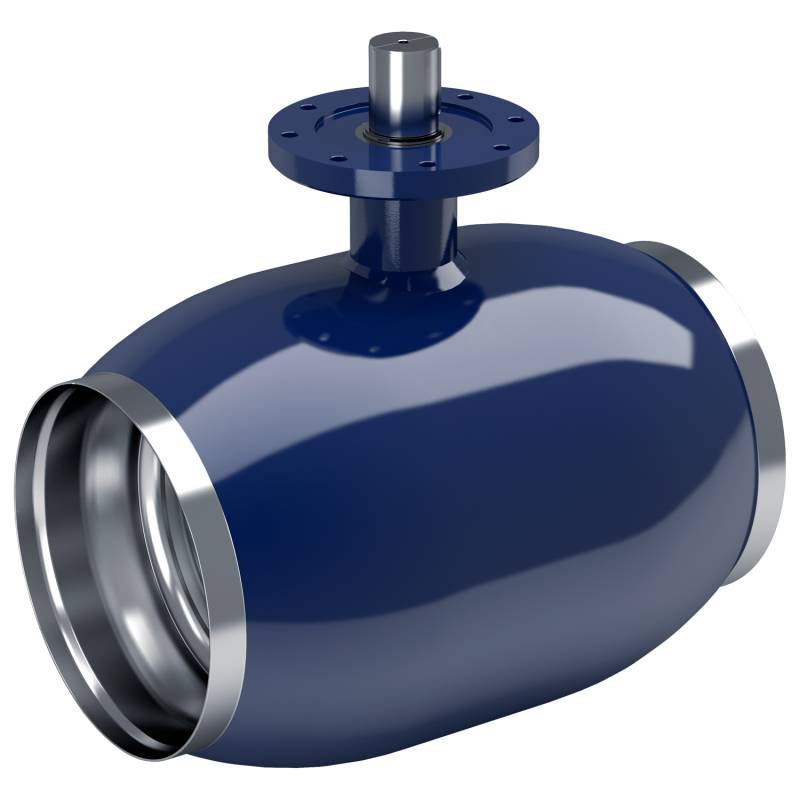

vexve Stahlkugelhähne ,
Griff, Schweißende / Schweißende, EN (DIN), DN 10-500, reduzierter Durchgang

Werkstoffe

Gehäuse DN 10-500 : Stahl, P235GH (1.0345)
Kugel DN 10-500 : Edelstahl, X5CrNi18-10 (1.4301)
Dichtung der Kugel DN 10-500 : PTFE+C
Spindel DN 10-500 : Edelstahl, X8CrNiS18-9 (1.4305)
Dichtung der Spindel DN 10-500 : FPM

Betätigung

DN 10-250 : Mit Griff aus verzinktem Stahl
DN 300-500 : Die Armaturen sind mit Handgetriebe, elektrischem oder hydraulischem Antrieb erhältlich

Wir empfehlen eine Betätigung mit Handgetriebe für Nennweiten DN 200 und größer.

Typ und Eigenschaften des manuellen Getriebes www.vexve.com/de/antriebe

Betriebsbedingungen

-20 °C – +200 °C
Unter -20 °C Hersteller kontaktieren
Niedrigste, erlaubte
Umgebungstemperatur -40 °C

Leckrate A (EN 12266-1)

Druck-Temperatur-Diagramm DN 10–500

Abmessungen

DN 10-150

DN 200-250

DN 300-500

DNPNProduktnr.ADD1D2D3HH1LSkg
10401000101451017.233.7982223020.7
15401000151451021.333.7982223020.6
20401000201451526.942.4103232302,30.8
25401000251452033.748.3118342302,61.0
32401000321452542.460.3121332602,61.4
40401000401883248.370.0120432602,61.7
50401000501884060.388.9127443002,92.6
6525100065277,55076.1101.6159623002,94.0
8025100080277,56588.9121.0171683003,25.4
10025100100278,580114.3146.02181013253,68.4
12525100125400100139.7177.8252101325413.0
15025100150600125168.3219.12721073504,518.0
20025100200870150219.1273.0280924004.538.0
250251002501200200273.0355.6350108530574.0
30025100300250323.9457.050.01335505.6110.0
35025100350290355.6508.050.01926866,3170.0
40025100400340406.4610.070.02427627,0250.0
50025100500390508.0660.090.02599147,0400.0

Produktnummer und Downloads

ProduktnummerEANLVIRSKNRFMMDNPNKvAbbildungkg
100010641583755201337552014500519559900110400.7
100015641583755202037552024500520559900215400.6
100020641583755204437552044500521559900320400.8
100025641583755206837552064500522559900425401.0
100032641583755208237552084500523559900532401.4
100040641583755210537552104500266559900640401.7
10005064158375521293755212450026755990075040 JPG2.6
100065641583755214337552144500268559900865254.0
100080641583755216737552164500269559900980255.4
1001006415837552181375521845002705599011100258.4
10012564158375522043755220450027155990121252513.0
10015064158375522283755222450027255990131502518.0
10020064158375522423755224450027355990142002538.0
100250641583755226637552264500274559901525025 JPG74.0
10030064158375522803755228450029530025110.0
10035064158375525633755256450029635025170.0
10040064158375525703755257450029740025250.0
10050064158375525873755258450029850025 JPG400.0
