vexve Stahlkugelhähne ,
Griff, Schweißende / Schweißende, EN (DIN), DN 15-400, voller Durchgang

DN 15-200 : Mit Griff aus verzinktem Stahl
DN 250-400 : Die Armaturen sind mit Handgetriebe, elektrischem oder hydraulischem Antrieb erhältlich

Wir empfehlen eine Betätigung mit Handgetriebe für Nennweiten DN 200 und größer.

-20 °C – +200 °C
Unter -20 °C Hersteller kontaktieren
Niedrigste, erlaubte
Umgebungstemperatur -40 °C

Leckrate A (EN 12266-1)

Druck-Temperatur-Diagramm DN 10–400

DN 15-125

DN 150-400

DN	PN	Produktnr.	A	D	D1	D2	H	H1	L	S	kg
15	40	150015	145	15	21.3	42.4	103	23	230	2,1	0.8
20	40	150020	145	20	26.9	48.3	118	37	230	2,3	1.5
25	40	150025	145	25	33.7	60.3	121	37	260	2,6	2.2
32	40	150032	188	32	42.4	70.0	121	46	260	2,6	2.5
40	40	150040	188	40	48.3	88.9	127	49	300	2,9	4.0
50	25	150050	278	50	60.3	101.6	158	70	300	2,9	4.5
65	25	150065	278	65	76.1	121.0	171	74	300	3,2	6.7
80	25	150080	279	80	88.9	146.0	218	114	325	3,6	10.5
100	25	150100	400	100	114.3	177.8	253	113	325	3,6	15.5
125	25	150125	600	125	139.7	219.1	272	121	360	3,6	25.0
150	25	150150	870	150	168.3	273.0	281	117	400	4,5	51.0
200	25	150200	1200	200	219.1	355.6	343	135	530	5	95.0
250	25	150250		250	273.0	457.0		158	550	5	126.0
300	25	150300		290	323.9	508.0		206	686	5,6	177.0
350	25	150350		340	355.6	610.0		267	762	6,3	258.0
400	25	150400		390	406.0	660.0		309	1100	7,1	519.0

Produktnummer	EAN	LVI	RSK	NRF	DN	PN	Abbildung	kg
150015	6415837553027	3755302	4500691	5599113	15	40		0.8
150020	6415837553034	3755303	4500692	5599114	20	40		1.5
150025	6415837553041	3755304	4500693	5599115	25	40		2.2
150032	6415837553058	3755305	4500694	5599116	32	40		2.5
150040	6415837553065	3755306	4500695	5599117	40	40		4.0

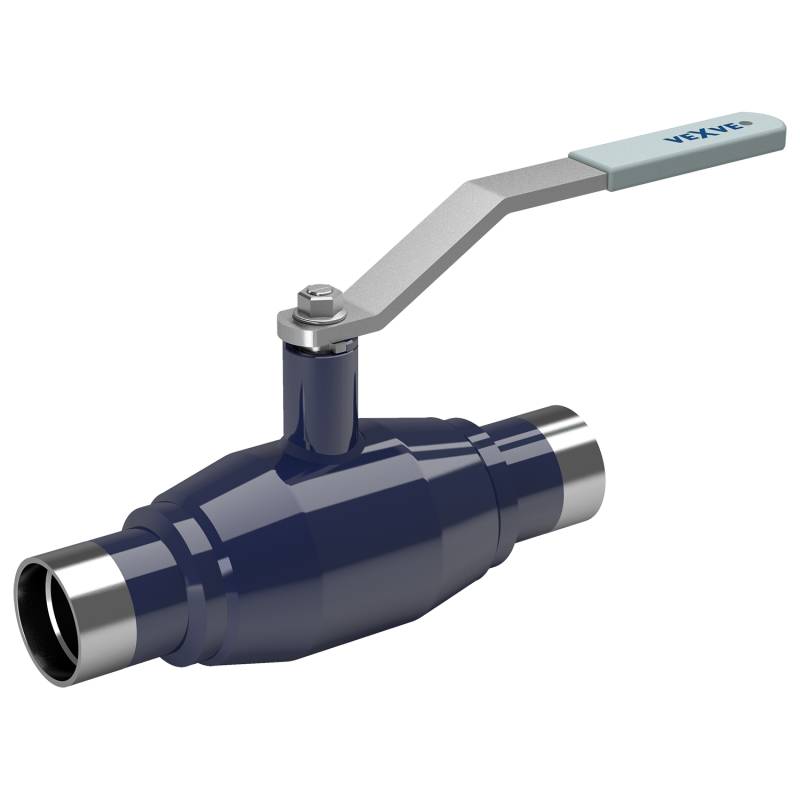

150050	6415837553072	3755307	4500696	5599118	50	25	JPG	4.5
150065	6415837553089	3755308	4500697	5599119	65	25		6.7
150080	6415837553096	3755309	4500698	5599121	80	25		10.5

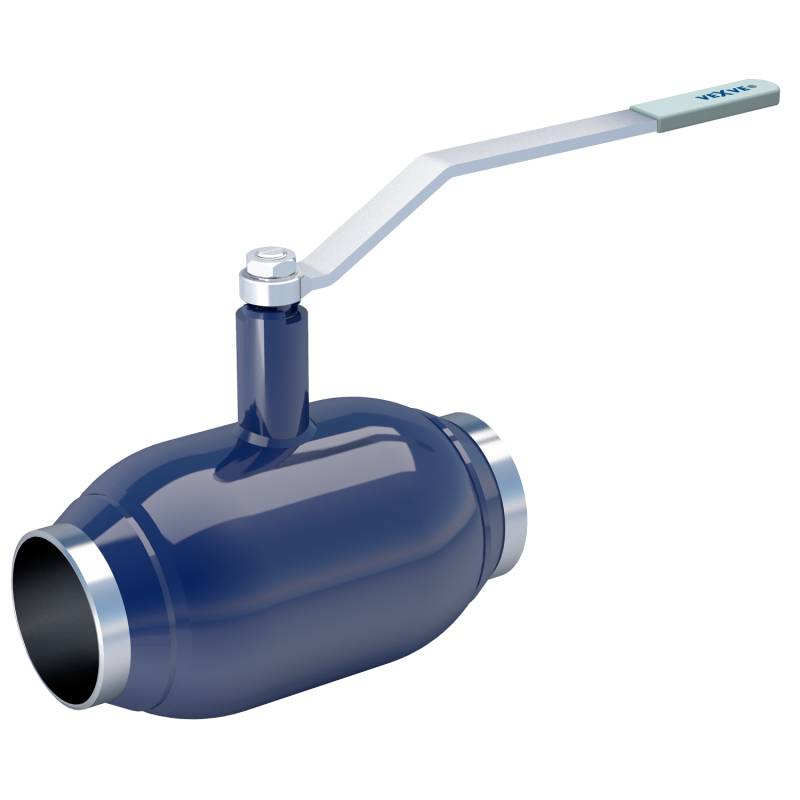

150100	6415837553102	3755310	4500699	5599122	100	25	JPG	15.5
150125	6415837553119	3755311	4500656	5599123	125	25		25.0
150150	6415837553126	3755312	4500700	5599124	150	25		51.0
150200	6415837553133	3755313	4500701	5599125	200	25		95.0
150250	6415837553140	3755314	4500702	5599126	250	25		126.0
150300	6415837553157	3755315	4500324	5599127	300	25		177.0
150350	6415837553164	3755316	4500325	5599128	350	25		258.0
150400	6415837553171	3755317	4500326	5599129	400	25		519.0
