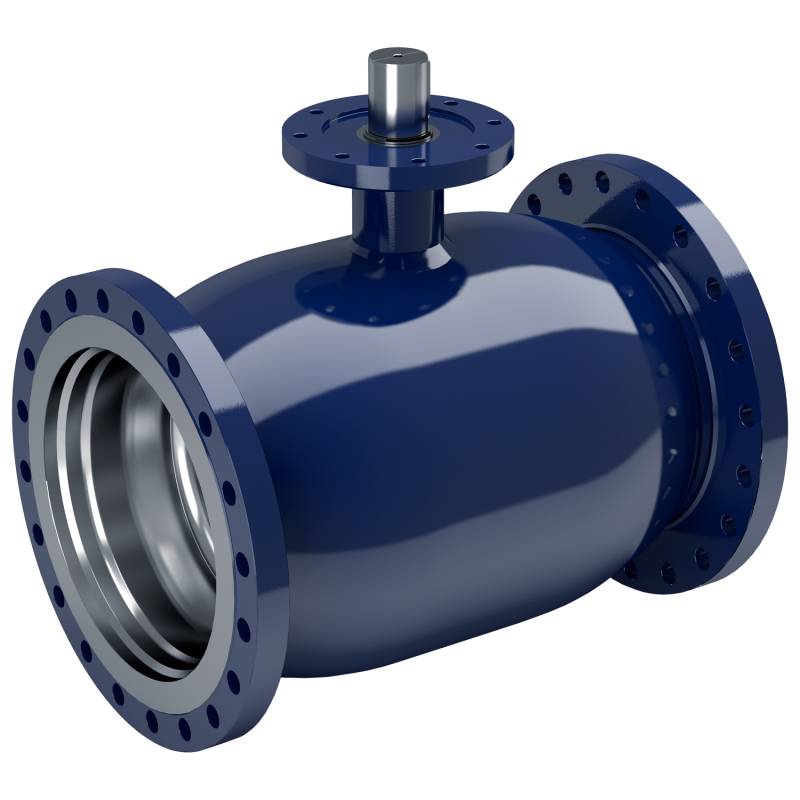

vexve Stahlkugelhähne ,
Griff, Flansch / Flansch, DN 15-500, reduzierter Durchgang

Flansch

EN 1092-1
Erhältlich PN 10, 16, 25, 40

DN 15-250 : Mit Griff aus verzinktem Stahl
DN 300-500 : Die Armaturen sind mit Handgetriebe, elektrischem oder hydraulischem Antrieb erhältlich

Wir empfehlen eine Betätigung mit Handgetriebe für Nennweiten DN 200 und größer.

-20 °C – +200 °C
Unter -20 °C Hersteller kontaktieren
Niedrigste, erlaubte
Umgebungstemperatur -40 °C

Leckrate A (EN 12266-1)

Druck-Temperatur-Diagramm DN 10–500

DN 15-150

DN 200-250

DN 300-500

DN	PN	Produktnr.	A	D	D1	D2	D3	D4	H	H1	L	kg
15	40	103015	145	10	95.0	65.0	14.0		98	22	130	1.8
20	40	103020	145	15	105.0	75.0	14.0		103	23	150	2.5
25	40	103025	145	20	115.0	85.0	14.0		118	34	160	3.3
32	40	103032	145	25	140.0	100.0	18.0		121	33	180	5.0
40	40	103040	188	32	150.0	110.0	18.0		120	43	200	5.8
50	40	103050	188	40	165.0	125.0	18.0		127	44	230	7.8
65	16	103065	277,5	50	185.0	145.0	18.0		159	62	270	10.5
80	16	103080	277,5	65	200.0	160.0	18.0		171	68	280	12.5
100	16	103100	278,5	80	220.0	180.0	18.0		218	101	300	17.0
125	16	103125	400	100	250.0	210.0	18.0		252	101	325	25.0
150	16	103150	600	125	285.0	240.0	22.0		272	107	350	33.0
200	16	103200	870	150	340.0	295.0	22.0		280	92	400	58.0
250	16	103250	1200	200	405.0	355.0	26.0		350	108	500	102.0
300	16	103300		250	460.0	410.0	26.0	50.0		133	500	148.0
350	16	103350		290	520.0	470.0	26.0	50.0		192	706	226.0
400	16	103400		340	580.0	525.0	30.0	70.0		242	810	322.0
500	16	103500		390	715.0	650.0	33.0	90.0		259	978	528.0

Produktnummer	EAN	LVI	RSK	NRF	DN	PN	Abbildung	kg
103015	6415837550620	3755062	4500311	5599055	15	40		1.8
103020	6415837550644	3755064	4500312	5599056	20	40		2.5
103025	6415837550668	3755066	4500313	5599057	25	40		3.3
103032	6415837550682	3755068	4500314	5599058	32	40		5.0
103040	6415837550705	3755070	4500315	5599059	40	40		5.8
103050	6415837550729	3755072	4500316	5599061	50	40	JPG	7.8
103065	6415837550743	3755074	4500317	5599062	65	16		10.5
103080	6415837550767	3755076	4500318	5599063	80	16		12.5
103100	6415837550781	3755078	4500319	5599064	100	16		17.0
103125	6415837550804	3755080	4500320	5599065	125	16		25.0
103150	6415837550828	3755082	4500321	5599066	150	16		33.0
103200	6415837550842	3755084	4500322	5599067	200	16		58.0
103250	6415837550866	3755086	4500323	5599068	250	16	JPG	102.0
103300	6415837550880	3755088	4500306		300	16		148.0
103350	6415837550996	3755099	4500307		350	16		226.0
103400	6415837551009	3755100	4500308		400	16		322.0
103500	6415837551016	3755101	4500309		500	16	JPG	528.0
