Vexve AMV4
Eigenschaften
Funktion: | Anwendung als 4-Wege-Mischventil in Heizsystemen |
Drehrichtung: | Kann – auch unter Druck – ohne Werkzeuge geändert werden |
Anschlüsse: | Innengewinde DN 15, 20, 25 und 32 / Auβengewinde DN 20, 25, 32 und 40 / CU22mm und CU28mm |
Motorisierung: | Standard 4-Punktbefestigung |
Geeignete Stellantriebe: | Zum Beispiel Belimo, Ouman, Seltron, Evenes, Automix, Vexve, ESBE |
Wartung: | Wartungsfrei - O-Ringe, Spindel und Deckel austauschbar |
Technische Daten
Gehäuse: | DZR-Messing |
Schieber: | DZR-Messing |
Abdeckung: | Forton |
Griff: | POM |
O-Ringe: | EPDM |
Gewinde: | ISO 228/1 |
Medium: | Wasser, Glykol |
Maximaler Betriebsdruck: | 10 bar |
Betriebstemperatur: | 0 °C...+120 °C |
Drehmoment: | < 3 Nm |
Drehwinkel: | 90 Grad |

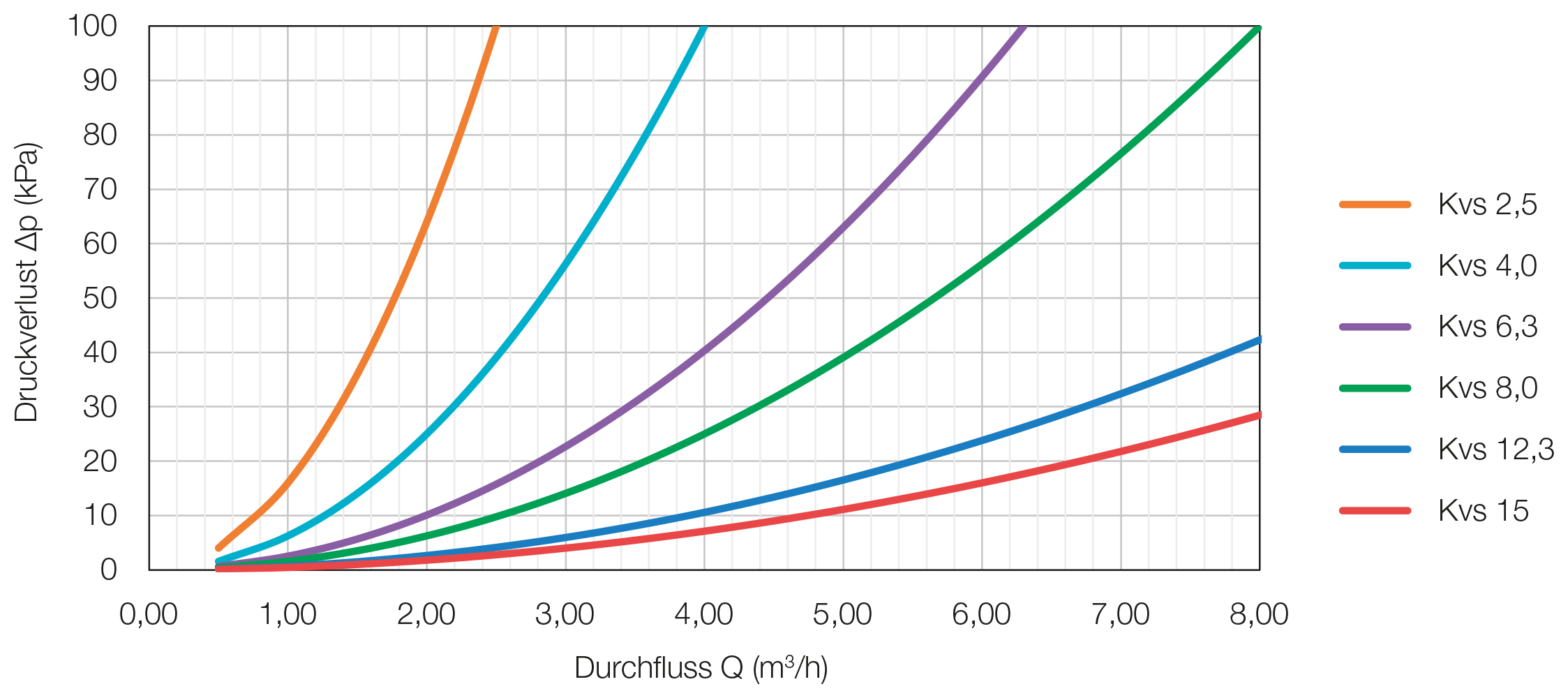

Auswahldiagramm der Ventile
Innengewinde
Artikel | Produktnummer | SHK-Code | RSK | EAN | DN | Kv | A | B mm | C mm | D mm | E mm | kg |
Vexve AMV 4101 | 154 0005 | 4023191 | 4905558 | 64158 4023191 2 | 15 | 2,5 | Rp1/2" | 72 | 36 | 17 | 60 | 0,5 |
Vexve AMV 4111 | 154 0010 | 4023192 | 4905559 | 64158 4023192 9 | 20 | 4,0 | Rp3/4" | 72 | 36 | 18 | 60 | 0,6 |
Vexve AMV 4112 | 154 0015 | 4023193 | 4905560 | 64158 4023193 6 | 20 | 6,3 | Rp3/4" | 72 | 36 | 18 | 60 | 0,6 |
Vexve AMV 4121 | 154 0020 | 4023194 | 4905561 | 64158 4023194 3 | 25 | 8,0 | Rp1" | 82 | 41 | 22 | 64 | 1,0 |
Vexve AMV 4122 | 154 0025 | 4023195 | 4905562 | 64158 4023195 0 | 25 | 12,0 | Rp1" | 82 | 41 | 22 | 64 | 1,0 |
Vexve AMV 4131 | 154 0030 | 4023196 | 4905563 | 64158 4023196 7 | 32 | 15,0 | Rp1 1/4” | 94 | 47 | 25 | 64 | 1,2 |
Auβengewinde
Artikel | Produktnummer | SHK-Code | RSK | EAN | DN | Kv | A | B mm | C mm | D mm | E mm | kg |
Vexve AMV 4201 | 154 0035 | 4023197 | 4905564 | 6415840231974 | 20 | 2,5 | G3/4" | 72 | 36 | 17 | 60 | 0,5 |
Vexve AMV 4211 | 154 0040 | 4023198 | 4905565 | 6415840231981 | 25 | 4,0 | G1" | 72 | 36 | 18 | 60 | 0,6 |
Vexve AMV 4212 | 154 0045 | 4023199 | 4905566 | 6415840231998 | 25 | 6,3 | G1" | 72 | 36 | 18 | 60 | 0,6 |
Vexve AMV 4221 | 154 0050 | 4023200 | 4905567 | 6415840232001 | 32 | 8,0 | G1 1/4" | 82 | 41 | 22 | 64 | 1,0 |
Vexve AMV 4222 | 154 0055 | 4023201 | 4905568 | 6415840232018 | 32 | 12,3 | G1 1/4" | 82 | 41 | 22 | 64 | 1,0 |
Vexve AMV 4231 | 154 0060 | 4023202 | 4905569 | 6415840232025 | 40 | 15,0 | G1 1/2" | 94 | 47 | 25 | 64 | 1,2 |
CU
Artikel | Produktnummer | SHK-Code | RSK | EAN | DN | Kv | A | B mm | C mm | D mm | E mm | kg |
Vexve AMV 4301 | 154 0038 | 4023017 | - | 6415840230175 | 20 | 2,5 | 22mm | 72 | 36 | 17 | 60 | 0,6 |
Vexve AMV 4312 | 154 0048 | 4023018 | - | 6415840230182 | 25 | 6,3 | 28mm | 72 | 36 | 18 | 60 | 0,8 |
