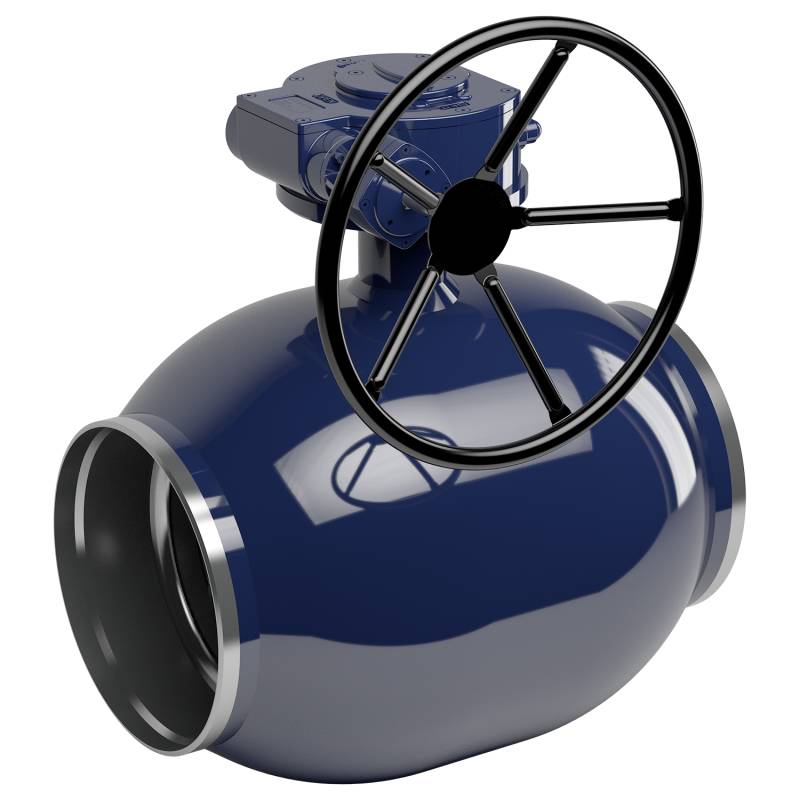

vexve vannes d'équilibrage , engrenage manuel, soudage / soudage, EN (DIN), DN 400, passage réduit
Matériaux
| Corps | DN 400 : Acier, P235GH (1.0345) |
| Bille | DN 400 : Acier inoxydable, X5CrNi18-10 (1.4301) |
| Sceau à billes | DN 400 : PTFE+GF |
| Tige | DN 400 : Acier inoxydable, X8CrNiS18-9 (1.4305) |
| Joint de tige | DN 400 : FPM |
Fonctionnement
DN 400 : La vanne est équipée d'un engrenage manuel
Pour le type et les caractéristiques de l'engrenage manuel, reportez-vous à : www.vexve.com/en/actuators
Conditions de fonctionnement
-20 °C à +200 °C
En dessous de -20 °C contacter le fabricant
Température ambiante la plus basse autorisée -40 °C
Taux de fuite A (EN 12266-1)
Diagramme pression-température DN 10–500
Dimension
DN 400
DN 400
| DN | PN | Produit n° | A | B | C | D | D1 | D2 | D3 | E | H1 | L | S | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400 | 25 | 140400 | 440 | 500 | 138 | 340 | 406.1 | 610.0 | 500.0 | 573 | 242 | 762 | 7 | 340.0 |
Références produit et téléchargements
| Produit n° | EAN | LVI | RSK | NRF | MM | DN | Référence | Kv | Photo | kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 140400 | 400 | 25 | JPG | 340.0 |
Les vannes d’équilibrage Vexve se trouvent dans les bibliothèques des appareils de mesure TA-SCOPE et SmartBalancing, entre autres.
Vannes d’équilibrage, acier et acier inoxydable, manuel d’installation, d’utilisation et d’entretien
Download document 2.71 MB
Vexve balancing valves, adjustment instructions DN 200-400, multilingual
Download document 629.14 kB
