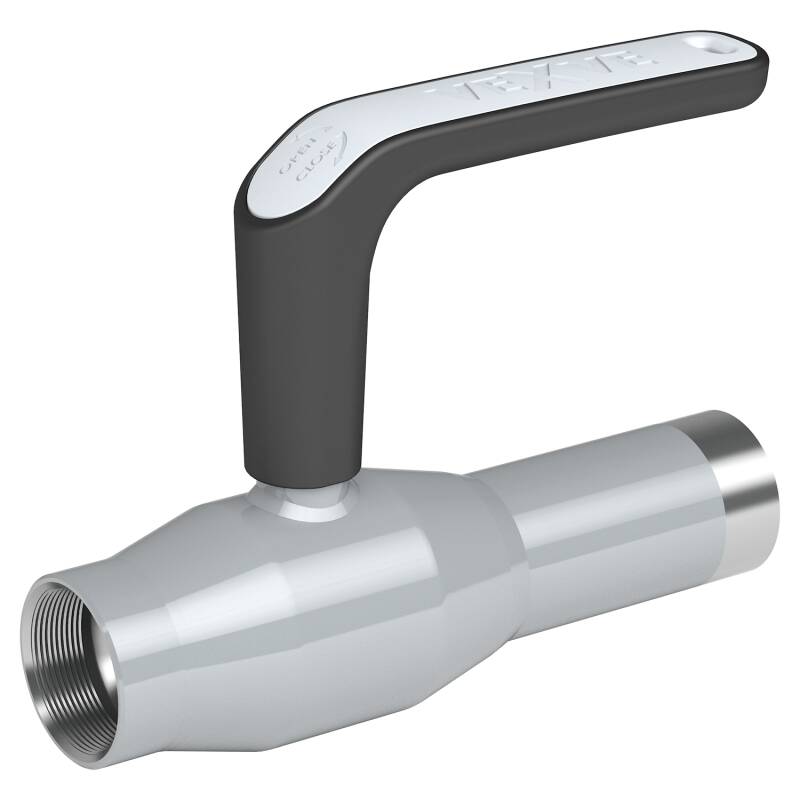

vexve vannes à boisseau sphérique en acier inoxydable x , X-serie, poignée, filetages femelles / soudage EN (DIN), DN 10-50, passage réduit
Matériaux
| Corps | DN 10-50 : Acier inoxydable, AISI316L (1.4404) |
| Bille | DN 10-50 : Acier inoxydable, AISI316L (1.4404) |
| Sceau à billes | DN 10-50 : PTFE+C |
| Joint de tige | DN 10-50 : FPM/NBR |
Fonctionnement
DN 10-50 : avec poignée en composite
Conditions de fonctionnement
-20 ° à +200 °C
En dessous de -20 °C, contacter le fabricant
Température ambiante la plus basse autorisée -40 °C
Taux de fuite A (EN 12266-1)
Diagramme pression-température DN 10–50
Dimension
DN 10-50
| DN | PN | Produit n° | A | D | D1 | D2 | D3 | D4 | H | H1 | L | L1 | S | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 40 | 231010X | 130 | 10 | 17.2 | 33.7 | Rp 3/8 | 32.0 | 119 | 86 | 153 | 115 | 2 | 0.4 |
| 15 | 40 | 231015X | 130 | 10 | 21.3 | 33.7 | Rp 1/2 | 32.0 | 119 | 84 | 158 | 115 | 2 | 0.5 |
| 20 | 40 | 231020X | 130 | 15 | 26.9 | 42.4 | Rp 3/4 | 32.0 | 119 | 81 | 165 | 115 | 2 | 0.6 |
| 25 | 40 | 231025X | 130 | 20 | 33.7 | 48.3 | Rp 1 | 32.0 | 125 | 84 | 172 | 115 | 2 | 0.8 |
| 32 | 40 | 231032X | 130 | 25 | 42.4 | 60.3 | Rp 1 1/4 | 32.0 | 129 | 83 | 195 | 130 | 2 | 1.2 |
| 40 | 40 | 231040X | 130 | 32 | 48.3 | 70.0 | Rp 1 1/2 | 32.0 | 133 | 84 | 205 | 130 | 2.6 | 1.6 |
| 50 | 40 | 231050X | 130 | 40 | 60.3 | 76.1 | Rp 2 | 32.0 | 140 | 85 | 240 | 150 | 2.6 | 2.4 |
Références produit et téléchargements
| Produit n° | EAN | LVI | RSK | NRF | MM | DN | Référence | Kv | Photo | kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 231010X | 3765195 | 5495217 | 5599392 | 10 | 40 | 0.4 | ||||
| 231015X | 3765196 | 5495218 | 5599393 | 15 | 40 | 0.5 | ||||
| 231020X | 3765197 | 5495219 | 5599394 | 20 | 40 | 0.6 | ||||
| 231025X | 3765198 | 5495220 | 5599395 | 25 | 40 | 0.8 | ||||
| 231032X | 3765199 | 5495221 | 5599396 | 32 | 40 | JPG | 1.2 | |||
| 231040X | 3765200 | 5495222 | 5599397 | 40 | 40 | 1.6 | ||||
| 231050X | 3765201 | 5495223 | 5599398 | 50 | 40 | 2.4 |
