Vannes à boisseau sphérique à sphère arbrée pour les réseaux d’énergie urbains exigeants

Gamme complète

Les nouvelles vannes montées sur tourillon sont conçues pour les installations en sous-stations et enterrées afin de fonctionner de manière fiable même dans les conditions les plus exigeantes. La gamme comprend des vannes à passage intégral et à passage réduit avec des diamètres nominaux allant du DN 150 au DN 900 avec des extrémités soudées ou à bride du PN16 au PN40.

Haute performance

La conception de nos nouvelles vannes à boisseau sphérique montées sur tourillon garantit un faible couple de fonctionnement, ce qui signifie que les vannes sont faciles à actionner. Avec les vannes montées sur tourillon de Vexve, vous pouvez réduire vos pertes de pression et économiser en réduisant vos coûts de pompage.

Sans maintenance

Les vannes de Vexve sont fabriquées dans des matériaux de très haute qualité, ce qui garantit leur durabilité. Elles sont conçues pour durer pendant tout le cycle de vie de la tuyauterie. Elles sont équipées d’une vanne de vidange intégrée qui permet la vidange du corps de vanne pour vérifier son étanchéité, même si la tuyauterie est sous pression.

Fiable et sûre

Les vannes à boisseau sphérique montées sur tourillon ont un taux de fuite A et une étanchéité bidirectionnelle. Elles disposent de plusieurs certificats de qualité et sont testées conformément aux exigences du secteur des réseaux d’énergie urbains. Une construction fiable de la tige garantit le fonctionnement en toute sécurité de la vanne notamment contre les explosions.

Livraisons rapides

 Notre production tout automatisée, notre procédé efficace de préparation de commandes et nos niveaux de stock élevés permettent des livraisons rapides tout au long de l’année.

Vexve vanne à boisseau spherique type sphère arbrée

Cherchez les documents techniques des produits.

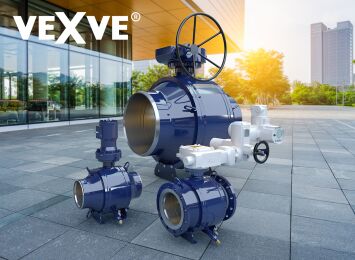

Téléchargez la nouvelle brochure des vannes à boisseau sphérique montées sur tourillon pour obtenir des informations plus détaillées.

Nous serons heureux de répondre à vos questions concernant nos produits et de vous aider à choisir les solutions adaptées à vos besoins.

Conception montée sur tourillon

Dans la conception de vanne montée sur tourillon, les bagues d’étanchéité sont flottantes et le boisseau est fixe. Le boisseau et la tige sont fixés l’un à l’autre des deux côtés du boisseau, ce qui assure plus de soutien, surtout lorsque la taille du boisseau augmente.

La construction monobloc soudé des vannes à boisseau sphérique arbré prolonge la durée de vie des lignes de chauffage urbain car elle élimine le risque de fuite et de pénétration d’air. Les longueurs des vannes sont normalisées, l’installation des vannes étant ainsi peu encombrantes. Les vannes peuvent être installées dans n’importe quelle position et disposent de quatre anneaux de levage, facilitant le déplacement et la rotation de la vanne même dans des emplacements où l’espace est limité.

Bloc double et fonctionnalité de purge

Le bloc double et la fonctionnalité de purge permettent la vidange du corps de vanne pour vérifier son étanchéité, même si la tuyauterie est sous pression. La vidange du corps de vanne est possible dans les deux positions de vanne : ouverte ou fermée.

Le contrôle d’étanchéité du bloc double de la vanne et la fonctionnalité de purge peuvent être effectués comme suit. Le liquide s’écoule au travers de la vanne lorsque celle-ci est en position ouverte. Les joints garantissent que la vanne est étanche. Le test d’étanchéité de la vanne peut être effectué en la fermant et en vidangeant le liquide accumulé de la cavité du boisseau. Une fois la cavité du boisseau vide, vous pouvez contrôler que la vanne est étanche en observant que le flux de la vanne de vidange s’arrête.

Construction de tige dans les tailles DN 150-400

Les vannes à boisseau sphérique montées sur tourillon Vexve bénéficient d'une construction de tige sûre contre les explosions, qui garantit le fonctionnement sûr des vannes en permanence. La position de la vanne est toujours visible par le haut de la tige de la vanne. Dans les tailles DN150-400, la construction étanche de la tige inclut trois joints toriques, ce qui garantit une étanchéité complète. Les deux joints toriques supérieurs peuvent être facilement remplacés en cas de besoin.

Construction de tige dans les tailles DN 450-900

Les vannes à boisseau sphérique montées sur tourillon Vexve bénéficient d'une construction de tige sûre contre les explosions, qui garantit le fonctionnement sûr des vannes en permanence. La position de la vanne est toujours visible par le haut de la tige de la vanne. Dans les tailles DN 450-900, la construction étanche de la tige inclut cinq joints toriques, ce qui garantit une étanchéité complète. Les deux joints toriques supérieurs peuvent être facilement remplacés en cas de besoin.

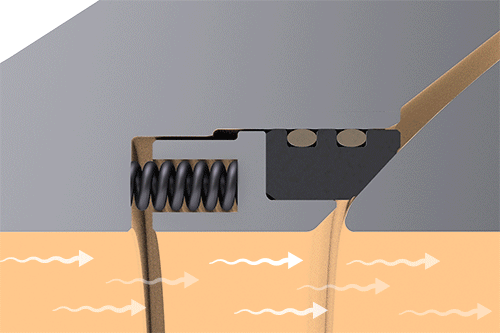

Effet de piston unique

Les sièges ont un effet de piston unique (SPE), ce qui signifie qu'ils peuvent libérer automatiquement la pression accumulée à partir de la cavité du corps de vanne sur le réseau d'énergie urbain. La pression dans la cavité du corps peut augmenter notamment à cause des variations de température.

Résumé technique

Applications

  • réseaux de chauffage urbains
  • réseaux de climatisation urbains

Disponible

  • dans des tailles allant de DN 150 à DN 900
  • disponible en PN 16/25/40
  • avec construction en passage intégral ou en passage réduit
  • avec raccords soudés conformes aux normes EN (DIN) et GOST
  • brides suivant EN 1092-1
  • avec engrenage manuel, actionneur électrique, hydraulique ou pneumatique
  • avec vanne de vidange intégrée et support de montage

Caractéristiques

  • plage de température : 0 °C – +200 °C
  • construction entièrement soudée
  • sans maintenance
  • longue durée de vie
  • étanchéité bidirectionnelle totale (EN 12266-1, taux de fuite A)
  • valeur Kv élevée (perte minimale de pression, coûts de pompage réduits au minimum)
  • matériaux de haute qualité, adaptés à de nombreuses applications différentes

  • avec boisseau solide
  • bride d’actionneur suivant ISO 5211
  • joints à billes en PTFE à ressort
  • construction de tige sûre contre les explosions
  • tige d'étanchéité avec plusieurs joints toriques
