Zawory i hydrauliczne układy sterowania firmy Vexve zostały wybrane do nowej sieci wybudowanej przez Grupę A2A w dzielnicy San Siro, w Mediolanie. Dostarczone przez partnera Vexve, firmę Sfera Energy Solutions, hydrauliczne rozwiązanie sterujące Hydrox zapewni bezpieczną eksploatację podziemnej sieci ciepłowniczej.

Mediolan jest drugim co do wielkości miastem we Włoszech. System ciepłowniczy w Mediolanie jest rozwijany od lat 90. i dziś ogrzewa ponad 3000 budynków, w tym wiele zabytków w mieście. Ogółem sieć ciepłownicza służy do ogrzewania ponad 200 000 mieszkań w aglomeracji Mediolanu. Oprócz rozwoju sieci dystrybucyjnej Grupa A2A łączy istniejącą sieć w różnych obszarach miasta, aby lepiej odpowiadać na potrzeby rozległego obszaru metropolitalnego Mediolanu.

Dwie takie linie dystrybucyjne zostały połączone przez nową sieć pierścieniową zlokalizowaną w dzielnicy San Siro. Łącząc podziemną sieć DN 500 z podziemną siecią DN 400, nowa sieć pierścieniowa przechodzi bezpośrednio przed słynnym Stadionem Giuseppe Meazzy, bardziej znanym jako San Siro, który jest jednym z największych stadionów w Europie.

„W tej lokalizacji zawory znajdują się głęboko pod ziemią. Z tego powodu Grupa A2A wybrała siłowniki zamiast przekładni ręcznych. Ze względów bezpieczeństwa nie chciała jednak umieszczać stałej instalacji elektrycznej pod ziemią”, wyjaśnia Alberto Riva, dyrektor działu sprzedaży w firmie Sfera Energy Solutions. Spółka Sfera Energy Solutions jest dystrybutorem i partnerem firmy Vexve we Włoszech od prawie dziesięciu lat.

Ostatecznie do projektu wybrano wstępnie izolowane zawory motylkowe DN 400 i zawory kulowe DN 500 firmy Vexve wyposażone w siłowniki hydrauliczne Hydrox i jednostki sterujące HCU. W ramach pierwszej dostawy dla Grupy A2A firmy Vexve i Sfera przeprowadziły również wspólne szkolenie użytkowników na miejscu.

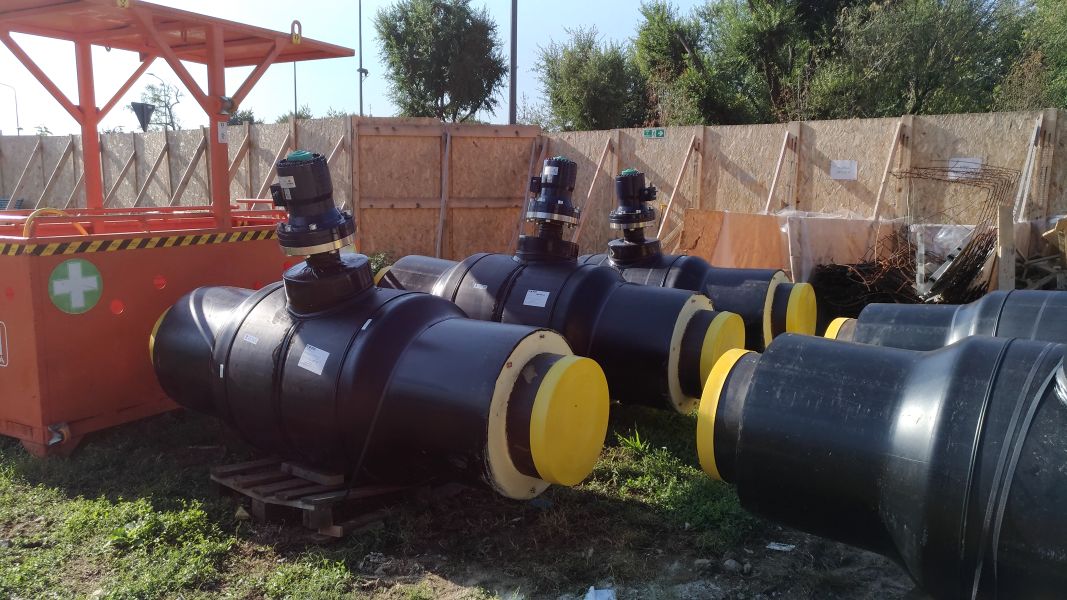

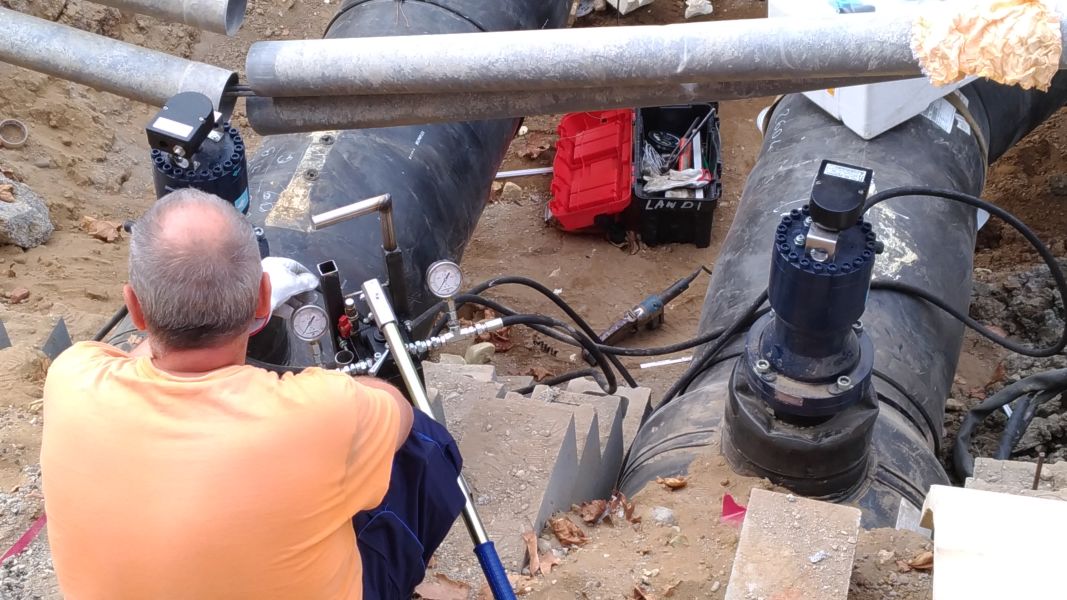

Zdjęcie: Preizolowane zawory Vexve wyposażone w siłowniki hydrauliczne Hydrox przed montażem. Wsparcie techniczne było oferowane na miejscu przez firmę Sfera Energy Solutions i zespół terenowy firmy Vexve.

Po instalacji preizolowane zawory zakopano dwa metry pod ziemią bez komory wokół zaworów. Zainstalowano właz do ewentualnej kontroli i konserwacji siłowników Hydrox.

Jednostki sterujące HCU zostały zainstalowane jeden metr poniżej poziomu ulicy w odrębnych komorach, w których zapewniono wystarczającą przestrzeń, aby operator mógł zejść do komory i ręcznie obsługiwać hydrauliczne jednostki sterujące. Oprócz obsługi ręcznej, wybrane do sieci pierścieniowej jednostki sterujące HCU Remote można podłączyć do centrum zdalnego sterowania i obsługiwać wraz z istniejącymi siłownikami elektrycznymi.

Główne prace nad siecią pierścieniową San Siro zostały pomyślnie zakończone pod koniec 2017 roku. Wybór zaworów Vexve z hydraulicznym rozwiązaniem sterującym zagwarantuje niezawodne i bezpieczne działanie nowej sieci pierścieniowej przez wiele lat.

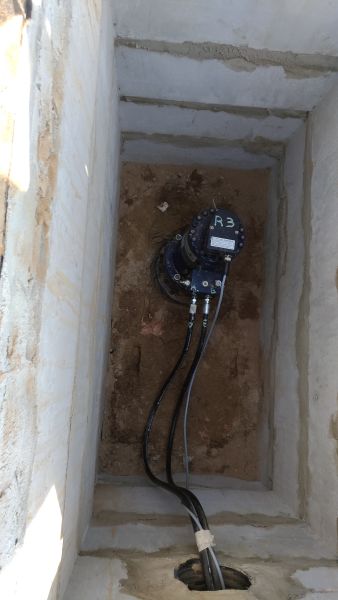

Zdjęcie: Ostateczny montaż siłownika Hydrox wewnątrz włazu oraz komór dla jednostek HCU.
