Шаровые краны с конструкцией "шар с цапфой" для нужд централизованного энергоснабжения

Широкий
ассортимент

Краны предназначены для наземной и подземной установки, чтобы надежно работать даже в самых сложных условиях. Ассортимент включает полнопроходные и стандартнопроходные краны размером DN 150–900 с приварными или фланцевыми присоединениями до PN40.

Высокая производительность

Конструкция кранов гарантирует более низкий рабочий крутящий момент, что обеспечивает легкость в эксплуатации. Вы можете свести к минимуму потери давления и добиться экономии за счет снижения затрат на перекачку.

Не требуется техническое обслуживание

Краны спроектированы и изготовлены из высококачественных материалов, что гарантирует их работу на протяжении всего жизненного цикла трубопровода. Краны оснащены дренажным краном, с помощью которого можно осуществить дренаж рабочей среды из корпуса крана для проверки его на герметичность, даже если трубопровод находится под давлением.

Надежно и
безопасно

Краны полностью герметичны в обоих направлениях, класс герметичности А. Они имеют несколько сертификатов качества и проходят испытания в соответствии с требованиями местной энергетики. Невыбиваемая конструкция штока обеспечивает безопасную работу крана.

Быстрая
доставка

Наше высокоавтоматизированное производство, налаженная система "заказ-доставка" и высокий уровень складских запасов гарантируютт быстрые поставки по всему миру в течение всего года.

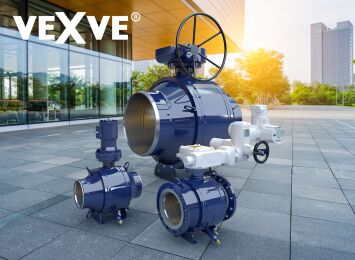

Шаровые краны Vexve с конструкцией "шар с цапфой"

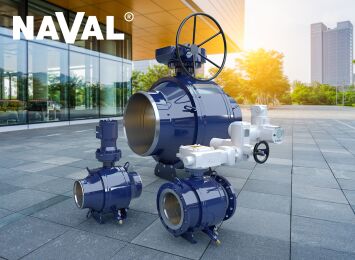

Шаровые краны Naval с конструкцией "шар с цапфой"

Показать техническую документацию на продукцию.

Скачать брошюру “Шаровый кран Vexve с конструкцией "шар с цапфой" для получения более детальной информации.

Скачать брошюру “Шаровый кран Vexve с конструкцией "шар с цапфой" для получения более детальной информации.

Дизайн конструкции "шар с цапфой"

В конструкции крана "шар с цапфой", уплотнительные кольца плавающие, а шар неподвижен. Шарик и шток прикреплены друг к другу с обеих сторон шара, что обеспечивает большую поддержку, особенно при увеличении размера шара.

Благодаря цельносварной конструкции шаровых кранов в исполнении "шар с цапфой", увеличивается срок службы линий централизованного отопления, поскольку исключается риск утечки и попадания воздуха. Строительная длина кранов стандартизирована, что гарантирует компактную установку. Краны могут быть установлены в любом положении и имеют четыре подъемные проушины, что упрощает перемещение и поворот крана даже в местах с ограниченным пространством.

Дренаж рабочей среды в обоих положениях крана

Дренаж рабочей среды в обоих положениях крана позволяет осуществить дренаж рабочей среды из корпуса крана для проверки его на герметичность, даже если трубопровод находится под давлением. Осуществить дренаж рабочей среды из корпуса крана возможно в обоих положениях крана - открытом или закрытом.

Поток рабочей среды протекает через кран, когда он находится в открытом положении. Уплотнения обеспечивают герметичность крана. Проверить герметичность крана можно закрыв его и осуществив дренаж накопившейся рабочей среды из полости шара. После того, как полость шара опустеет, вы можете проверить герметичность крана, заметив, что поток из дренажного крана прекращается.

Конструкция штока для размеров DN 150-400

Шаровые краны Vexve с конструкцией "шар с цапфой" имеют невыбиваемую конструкцию штока, которая обеспечивает безопасную работу кранов в любое время. Положение крана всегда видно сверху штока крана. Для типоразмеров DN150-400 конструкция уплотнения штока включает тройные уплотнительные кольца, которые гарантируют полную герметичность. При необходимости два верхних уплотнительных кольца можно легко заменить.

Конструкция штока для размеров DN 450-900

Шаровые краны Vexve с конструкцией "шар с цапфой" имеют невыбиваемую конструкцию штока, которая обеспечивает безопасную работу кранов в любое время. Положение крана всегда видно сверху штока крана. Для типоразмеров DN 450-900 конструкция уплотнения штока включает пять уплотнительных колец, которые гарантируют полную герметичность. При необходимости два верхних уплотнительных кольца можно легко заменить.

Система одиночного уплотнения

Штоки оснащены системой одиночного уплотнения (SPE), что означает, что они способны автоматически сбрасывать повышенное давление из полости корпуса крана в местную энергетическую сеть. Давление в полости корпуса может увеличиваться, например, из-за изменений температуры.

Технические характеристики

Применение

  • системы централизованного отопления
  • системы централизованного охлаждения

Мы предлагаем

  • диапазон размеров от DN 150 до DN 900
  • доступен PN 16/25/40
  • полнопроходные или стандартнопроходные
  • присоединение под приварку в соответствии со стандартами EN (DIN) и ГОСТ
  • также с фланцевыми присоединениями
  • с рукояткой, ручным редуктором, электрическим или гидравлическим приводом
  • со встроенным дренажным краном и монтажной опорой

Характеристики

  • диапазон рабочих температур: 0 °C – +200 °C
  • цельносварная конструкция
  • не требуют технического обслуживания
  • долгий срок службы
  • полная герметичность в обоих направлениях (EN 12266-1, класс герметичности A)
  • высокий коэффициент Kv (минимальные потери на перепад давления, снижение затрат на энергопотребление насосного оборудования)
  • высококачественные материалы, подходящие для различных вариантов применения

  • цельнолитой шар
  • верхний фланец ISO 5211
  • подпружиненный шариковый шток из политетрафторэтилена
  • невыбиваемая конструкция штока
  • шток с двумя уплотнительными кольцами
