Dubbellagrade kulventiler för krävande fjärrenergibehov

Komplett sortiment

Ventilerna är konstruerade för installationer ovan mark och underjord för att fungera tillförlitligt även under de mest krävande förhållandena. Sortimentet inkluderar ventiler med fullt- och reducerat flöde i storlek DN150 – DN900 med svetsade eller flänsade anslutningar upp till tryckklass PN40.

Hög prestanda

Designen av de nya ventilerna säkerställer lägre vridmoment vilket gör att ventilerna är lätta att manövrera. Med Vexve’s dubbellagrade kulventiler kan du minimera dina tryckförluster och uppnå besparingar genom att sänka dina pumpkostnader.

Underhållsfri

Ventiler är tillverkade av högkvalitativa material som garanterar ventilernas hållbarhet. Ventilerna är konstruerade för att hålla hela rörledningens livscykel. De är utrustade med en integrerad dräneringsventil som gör det möjligt att dränera ventilhuset för att kontrollera att ventilen är tät, även när rörledningen är under tryck.

Pålitlig och säker

Ventiler har läckageklass A och dubbelriktad täthet. Ventilerna har flera kvalitetscertifikat och testas i enlighet med kraven inom fjärrenergisektorn. Utblåsningssäker spindelkonstruktion garanterar säker användning av ventilen.

Snabba leveranser

Vår högautomatiserade produktion, effektiv order-till-leveransprocess och höga lagernivåer säkerställer snabba leveranser globalt under hela året.

Vexve dubbellagrade kulventiler

Naval dubbellagrade kulventiler

Ta reda på de tekniska dokumenten för produkterna.

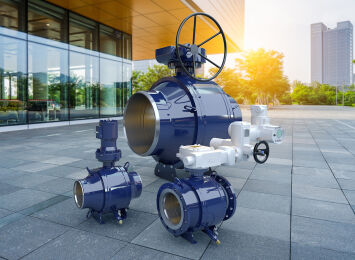

Ladda ner den nya dubbellagrade kulventiler broschyren för mer detaljerad information.

Ladda ner den nya dubbellagrade kulventiler broschyren för mer detaljerad informatio

Dubbellagrad design

I den dubbellagrade kulventilen är tätningsringarna flytande och kulan fixerad. Kulan och spindeln är fäst vid varandra på båda sidor av kulan, vilket ger mer stöd, särskilt när storleken på kulan ökar.

Den helt svetsade konstruktionen av de dubbellagrade kulventilerna ökar fjärrvärmeledningarnas livslängd eftersom det eliminerar risken för läckage och luftintrång.Ventilernas bygglängd är standardiserade, vilket garanterar platsbesparande installation av ventilerna. Ventiler kan installeras i valfritt läge och har fyra lyftöglor, vilket gör det lättare att flytta och vrida ventilen även på platser där utrymmet är begränsat.

Dubbel blockering och dräneringsfunktion

Den dubbla blockerings- och avluftningsfunktionen möjliggör dränering av ventilkroppen för att kontrollera ventilens täthet, även när rörledningen är under tryck. Det är möjligt att dränera ventilkroppen i båda ventillägena – öppen eller stängd.

Kontroll av ventilens täthet med dubbel blockering och avluftningsfunktion görs enligt följande. Mediet flödar genom ventilen när ventilen är i öppet läge. Tätningarna säkerställer att ventilen är tät. Test av ventilens täthet kan göras genom att stänga ventilen och tömma det ackumulerade mediet från ventilhuset. När ventilhuset är tomt kan du kontrollera ventilens täthet genom att observera att flödet från dräneringsventilen slutar.

Spindelkonstruktion
i storlek DN 150–400

Vexve's dubbellagrade kulventiler har utblåsningssäker spindelkonstruktion vilket garanterar säker drift av ventilerna hela tiden. Ventilens läge är alltid synlig från ovansidan av ventilens spindel. I storlekarna DN150-400 inkluderar spindelkonstruktionen tre O-ringar, vilket garanterar fullständig täthet. De två översta O-ringarna kan enkelt bytas ut vid behov.

Spindelkonstruktion
i storlek DN 450–900

Vexve's dubbellagrade kulventiler har utblåsningssäker spindelkonstruktion vilket garanterar säker drift av ventilerna hela tiden. Ventilens läge är alltid synlig från ovansidan av ventilens spindel. I storlekarna DN450-900 inkluderar spindelkonstruktionen fem O-ringar, vilket garanterar fullständig täthet. De två översta O-ringarna kan enkelt bytas ut vid behov.

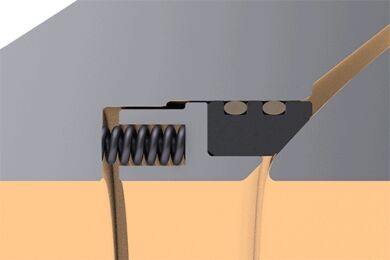

”Single piston effect”

Ventilens säte som tätar mot kulan har så kallad ”single piston effect” (SPE) vilket innebär att ventilsätet är självavlastande och ökat tryck i ventilhusets hålighet runt kulan går automatiskt tillbaka till nätverket. Trycket i ventilhuset kan öka till exempel på grund av temperaturförändringar.

Teknisk sammanfattning

Lösning för

  • fjärrvärmenätverk
  • fjärrkylningsnätverk

Tillgänglig

  • i storlekar från DN 150 till DN 900
  • i PN 16/25/40
  • med fullt och reducerat genomlopp
  • med svetsade anslutningar enligt EN (DIN) och GOST standarder
  • även med flänsade anslutningar enligt EN1092
  • med manuell växel, pneumatisk, elektriskt eller hydrauliskt manöverdon
  • med dräneringsventil och monteringsfäste

Egenskaper

  • funktions­förhål­landen: 0 °C – +200 °C
  • helsvetsad konstruktion
  • underhållsfria
  • lång livslängd
  • ullständig dubbelriktad täthet (EN 12266-1, läckageklass A)
  • högt Kv-värde (minimal tryckförlust, minimerade pumpkostnader)
  • högkvalitativa material, lämpliga för många olika tillämpningar

  • solid kula
  • toppfläns ISO 5211
  • fjäderbelastade PTFE kultätningar
  • utblåsningsäker spindelkonstruktion
  • spindeltätning med trippel/fem O-ringar
