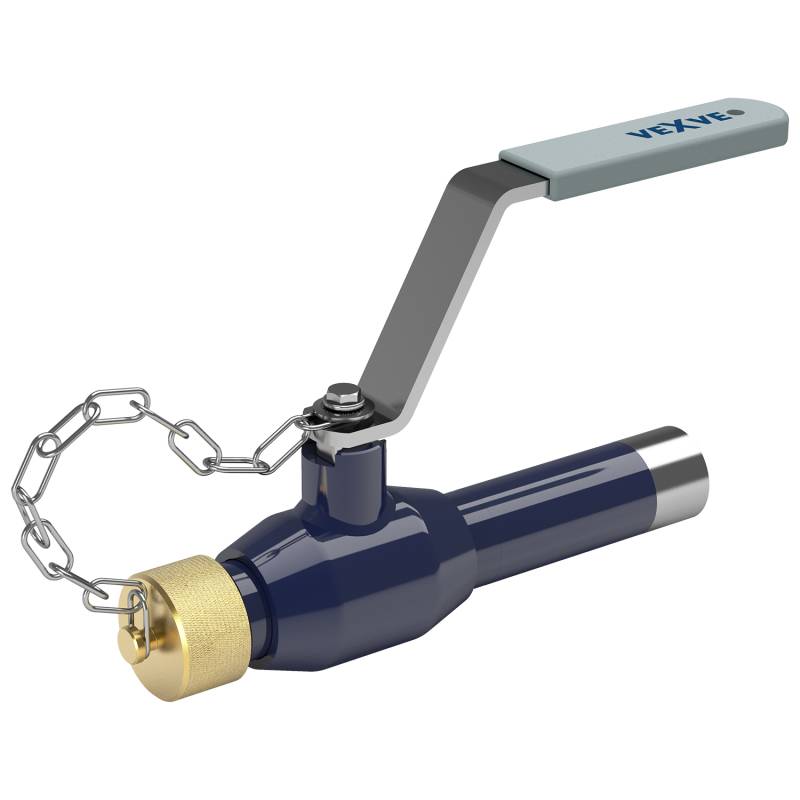

vexve vanne à boisseau sphérique en acier , poignée, filetages mâles et fiche / soudage, EN (DIN), DN 15-25, passage réduit
Matériaux
| Corps | DN 15-25 : Acier, P235GH (1.0345) |
| Bille | DN 15-25 : Acier inoxydable, X5CrNi18-10 (1.4301) |
| Sceau à billes | DN 15-25 : PTFE+C |
| Tige | DN 15-25 : Acier inoxydable, X8CrNiS18-9 (1.4305) |
| Joint de tige | DN 15-25 : FPM |
Fonctionnement
DN 15-25 : Avec poignée en acier zingué
Équipement
DN 15-25 sont équipés de:
fiche et chaîne
Conditions de fonctionnement
-20 °C à +200 °C
En dessous de -20 °C contacter le fabricant
Température ambiante la plus basse autorisée -40 °C
Taux de fuite A (EN 12266-1)
Diagramme pression-température DN 10–500
Dimension
DN 15-25
| DN | PN | Produit n° | A | D | D1 | D2 | D3 | H | H1 | L | L1 | S | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 40 | 101015/G | 145 | 10 | 21.3 | 33.7 | G 3/4 | 100 | 22 | 167 | 115 | 2 | 0.5 |
| 20 | 40 | 101020/G | 145 | 15 | 26.9 | 42.4 | G 3/4 | 103 | 23 | 172 | 115 | 2.3 | 0.6 |
| 25 | 40 | 101025/G | 144 | 20 | 33.7 | 48.3 | G 1 | 118 | 34 | 175 | 115 | 2.6 | 0.9 |
Références produit et téléchargements
| Produit n° | EAN | LVI | RSK | NRF | MM | DN | Référence | Kv | Photo | kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 101015/G | 6415837551207 | 3755120 | 4506167 | 15 | 40 | 0.5 | ||||
| 101020/G | 6415837551221 | 3755122 | 4506168 | 20 | 40 | 0.6 | ||||
| 101025/G | 6415837551245 | 3755124 | 4506169 | 25 | 40 | JPG | 0.9 |
