Funktion

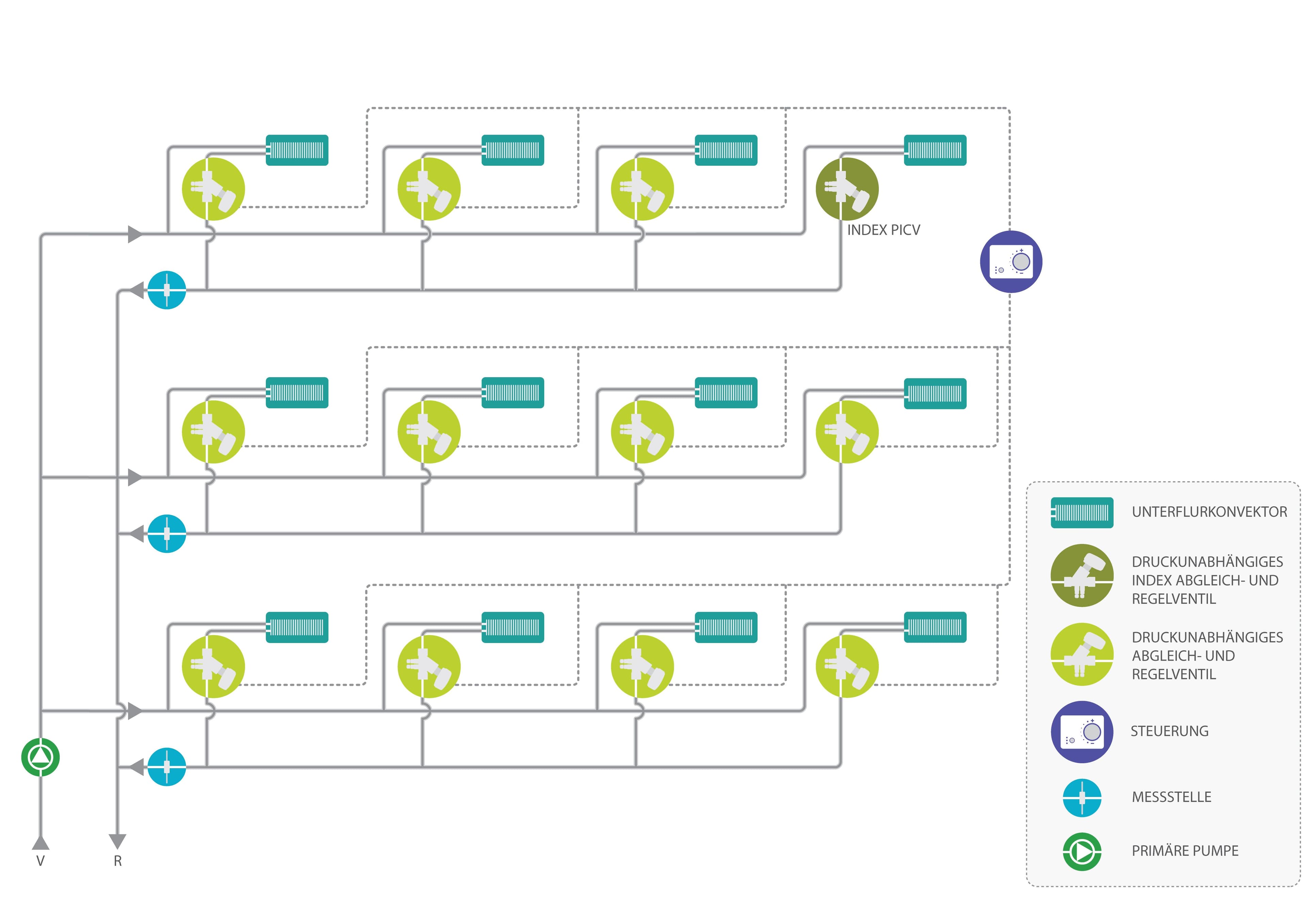

Die Raumtemperatur wird durch eine Steuerung reguliert, die mit dem PICV-Antrieb verbunden ist.

Die Steuerung kann je nach Systemkonzeption entweder ein regulierbarer oder ein An/Aus-Mechanismus sein.

Vorteile

• Das PICV sichert den Abgleich des Volumenstroms und umgeht die Nutzung der beiden statischen Abgleichventile und Differenzdruckregelventile.
• Einfache Anwendung, da nur ein PICV erforderlich ist und keine zusätzlichen Druck- oder Durchflussregelventile benötigt werden.
• Ein niedriger Verlust des Gesamtdrucks im System aufgrund einer einfachen Konzeption.
• Der Volumenstrom kann direkt am PICV eingestellt werden, ohne ein Manometer oder eine Inbetriebsetzungseinheit einsetzen zu müssen.
• Der Differenzdruck muss nur am PICV kontrolliert werden, das am Indexpunkt oder am Ende jeder Verzweigung sitzt.

Anmerkungen

• Eine Messstelle kann an der Verzweigung angebracht werden, wenn ein zusätzlicher Volumenstromnachweis seitens der MSR erforderlich ist.
• Das zu messende Ventil wird bei Anwendungen wie diesem Beispiel unabhängig von der Spulenleistung das entfernteste Ventil von der Pumpe sein.
• Theoretisch werden PT-Stecker (Temperatur-Druck-Fühler) nur im Index-PICV benötigt, allerdings können sie für Inbetriebnahme- und Diagnosezwecke auf jedem Ventil hilfreich sein.
