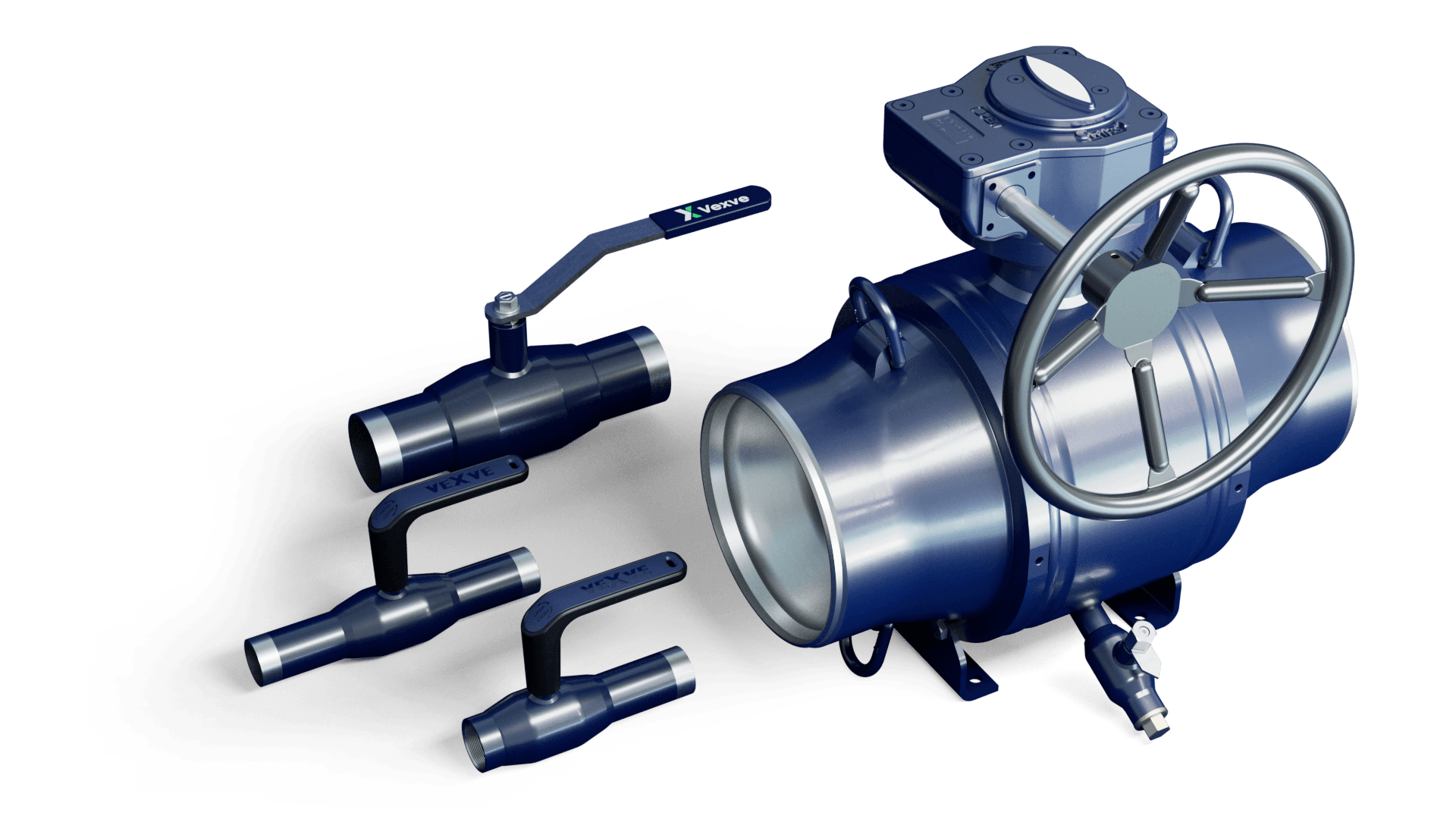

Stahlkugelhähne

Anwendungen

  • Fernwärmenetze
  • Fernkältenetze
  • HLK-Seite von Heizungs- und Kühlsystemen sowie Druckluft- und Ölnetze etc.

Erhältlich

  • in Nennweiten von DN 10 bis DN 800
  • mit vollem Durchgang oder reduziertem Durchgang
  • mit Schweißverbindungen nach EN-Standards (DIN) und GOST-Standards
  • auch mit Flansch- oder Gewindeanschlüssen

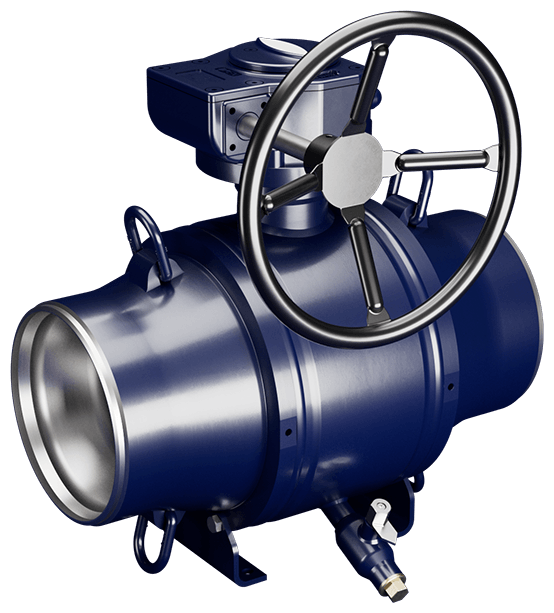

  • mit Handhebel, Handgetriebe, pneumatischer, elektrischem oder hydraulischem Antrieb

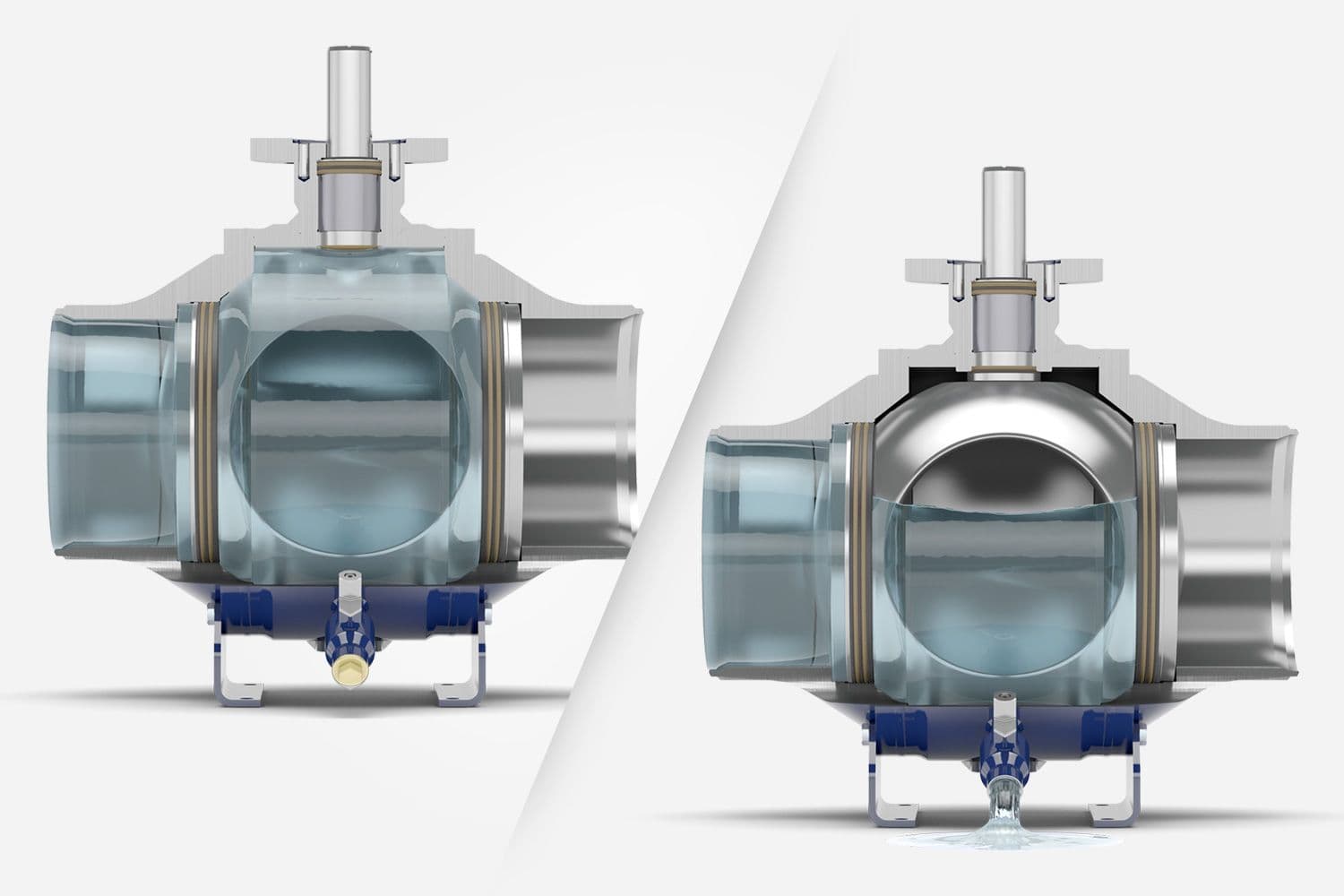

  • mit Entleerungshahn und Standfuss (reduzierter Durchgang, Nennweiten ≥ DN 600 und voller Durchgang, Nennweiten ≥ DN 700)





Eigenschaften

  • vollverschweißte Konstruktion
  • leichte Bauweise
  • einfach zu isolieren
  • platzsparendes Design
  • einfache Installation und Anwendung
  • wartungsfrei
  • lange Lebensdauer
  • absolut dicht in beiden Richtungen (EN 12266-1, Leckrate A)

  • hoher Kv-Wert (minimaler Druckverlust, minimale Pumpenkosten)
  • hochqualitative Werkstoffe, für viele unterschiedliche Anwendungen geeignet
  • Kugel aus Edelstahl oder mit Edelstahlbeschichtung

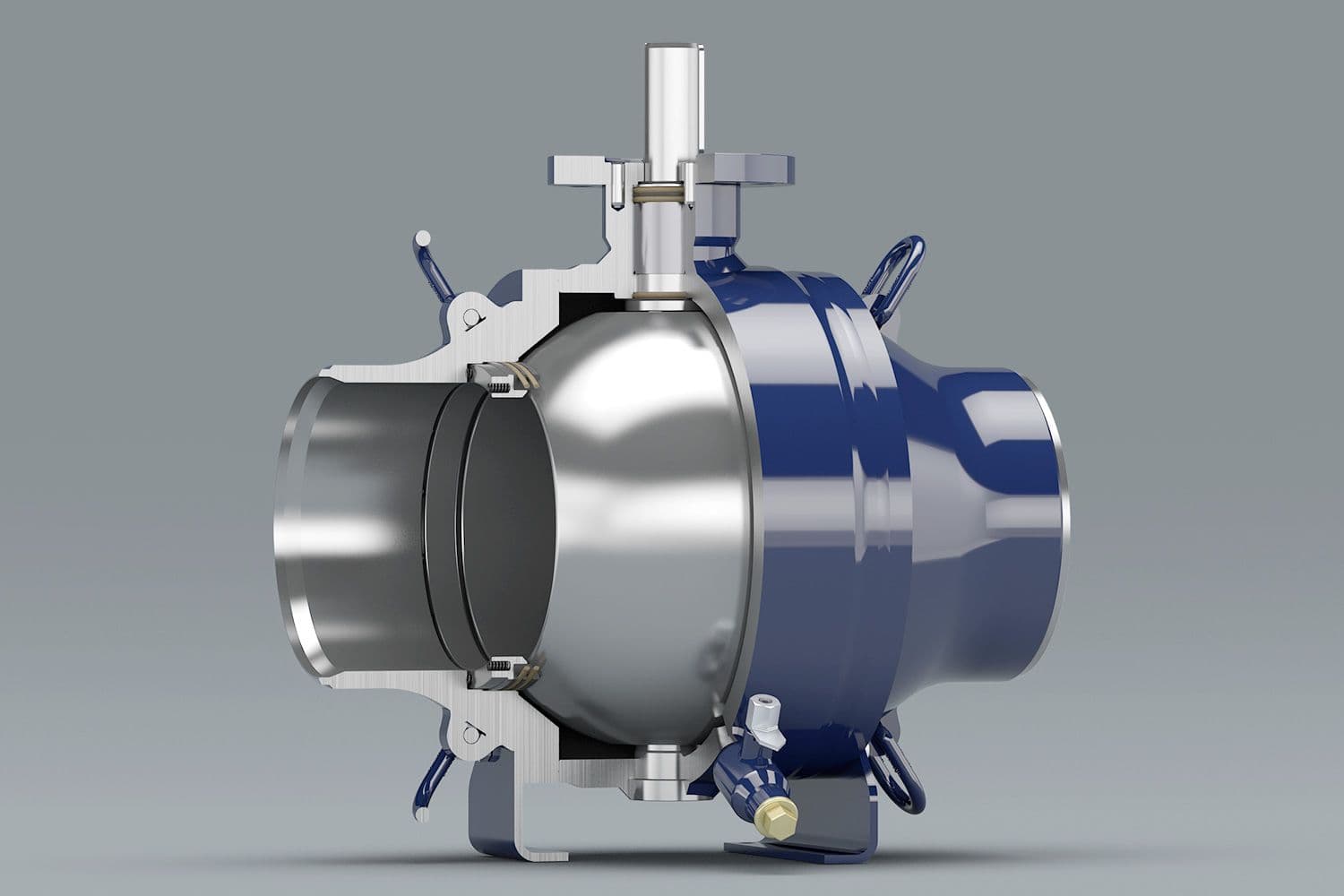

  • zapfengelagerte Kugel (Nennweiten ≥ DN 600)
  • federbelastete PTFE-Kugeldichtungen
  • ausblassichere Spindelkonstruktion

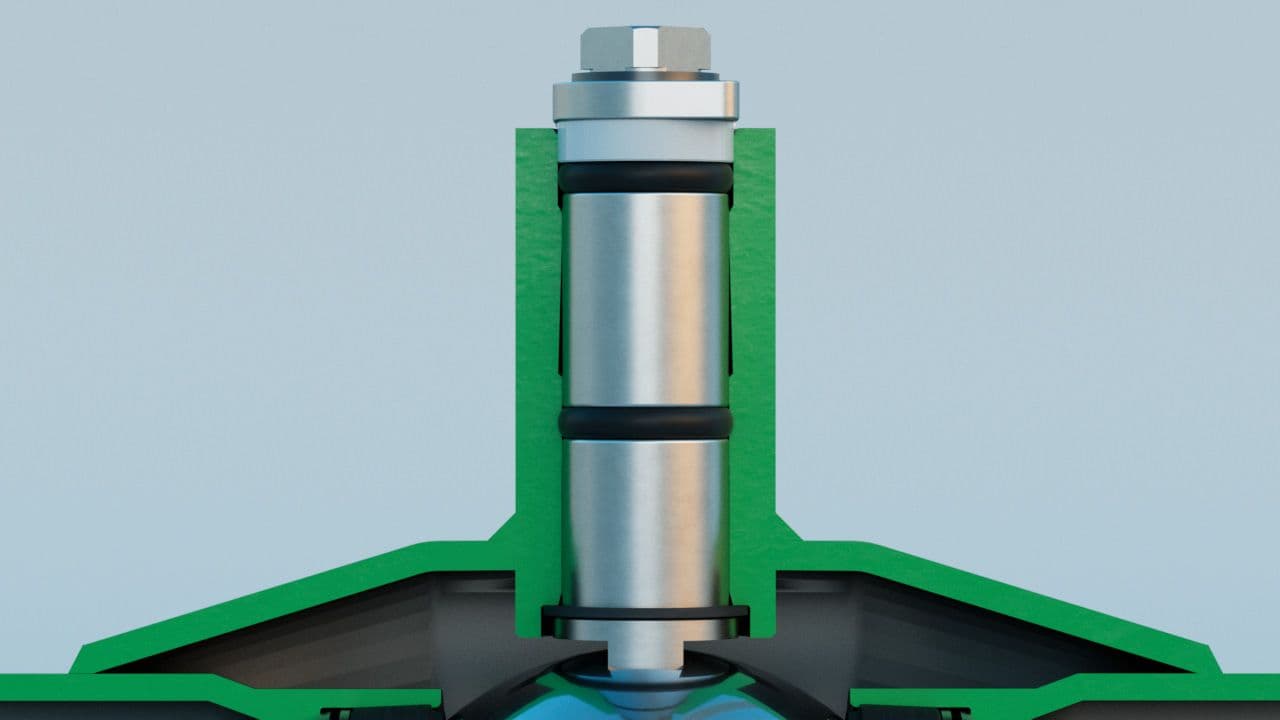

  • Spindelabdichtungen mit doppelten O-Ringen

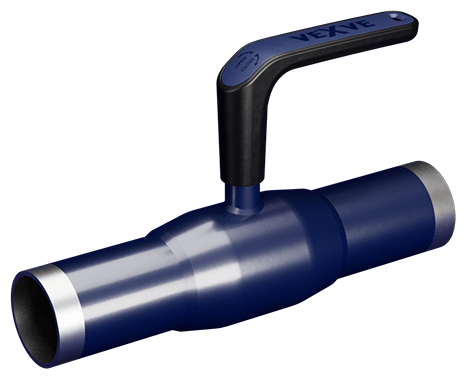

Stahlkugelhähne, reduzierter Durchgang

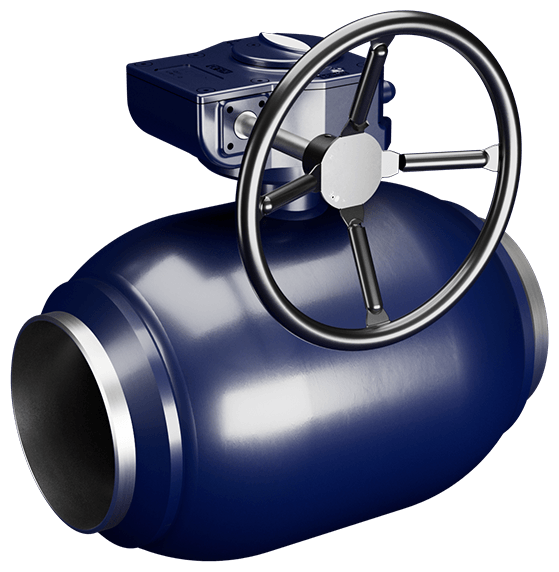

Stahlkugelhähne, voller Durchgang

3D-Bilder aus MagiCloud herunterladen

Referenz: Kokemäen Lämpö

Eigenschaften der Stahlkugelhähne

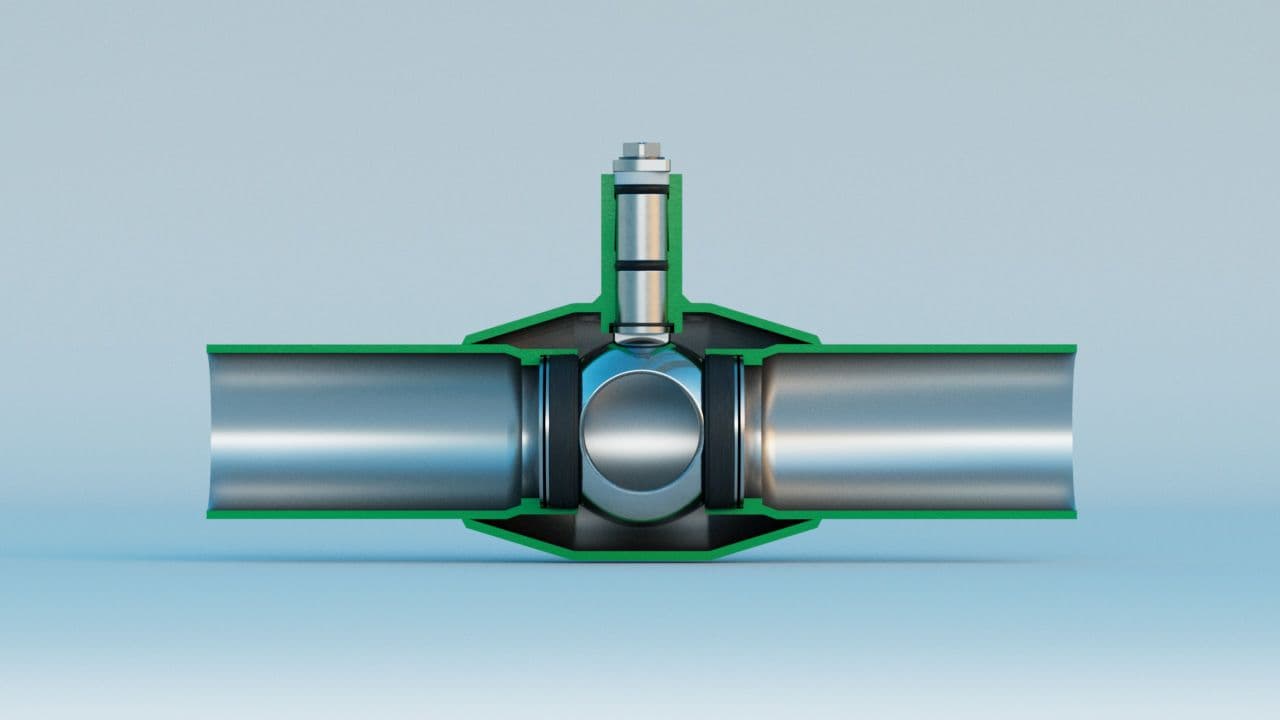

Vollständig geschweißte Konstruktion aus hochqualitativen Materialien

  • Druckbehälterstahl
  • für viele unterschiedliche Anwendungen geeignet und widerstandsfähig gegen unterschiedliche Wasserqualitäten
  • leichte Bauweise und platzsparendes Design
  • praktisch wartungsfrei

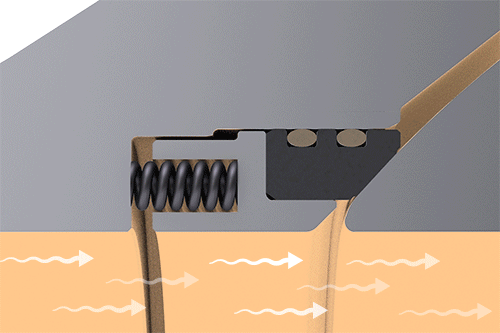

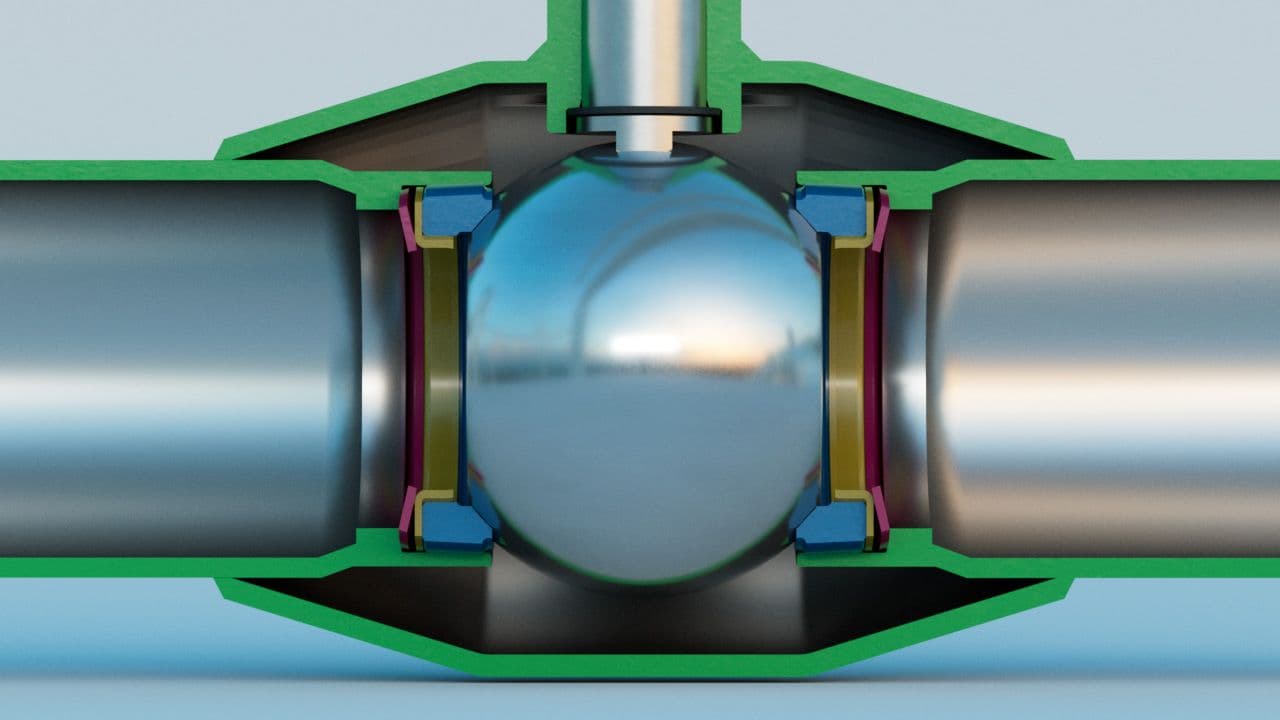

Struktur mit schwimmender Kugel und federbelasteten Kugeldichtungen

  • absolut dicht in beiden Richtungen (EN 12266-1, Leckrate A)
  • toleriert axiale Belastungen durch Wärmeausdehnung
  • absorbiert Druckschläge ohne Schäden an der Konstruktion

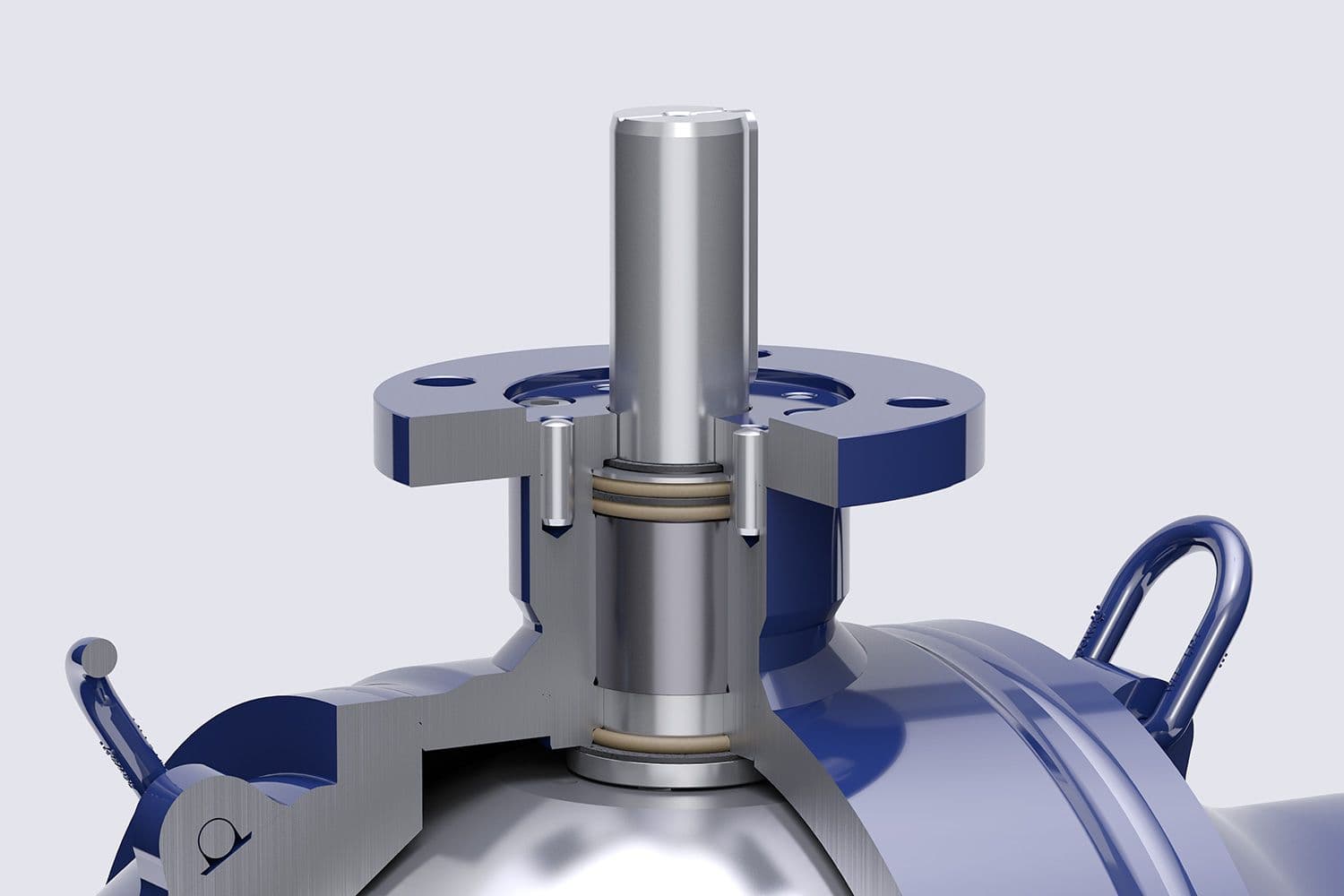

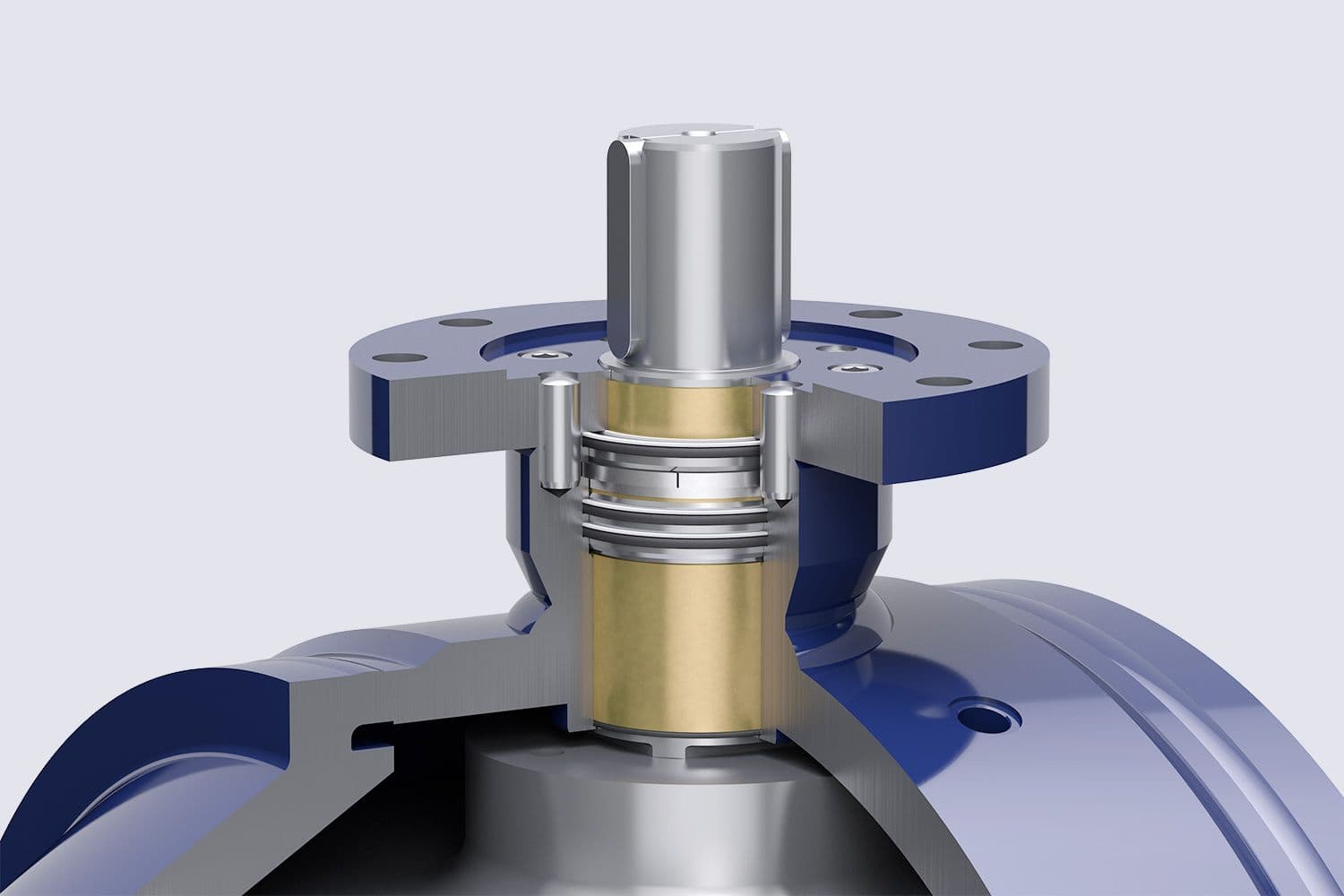

Ausblassichere Spindelkonstruktion

  • gewährleistet sicheren Betrieb des Kugalhahnes
  • 90-Grad-Positionsbegrenzer
  • Stellung des Kugelhahnes

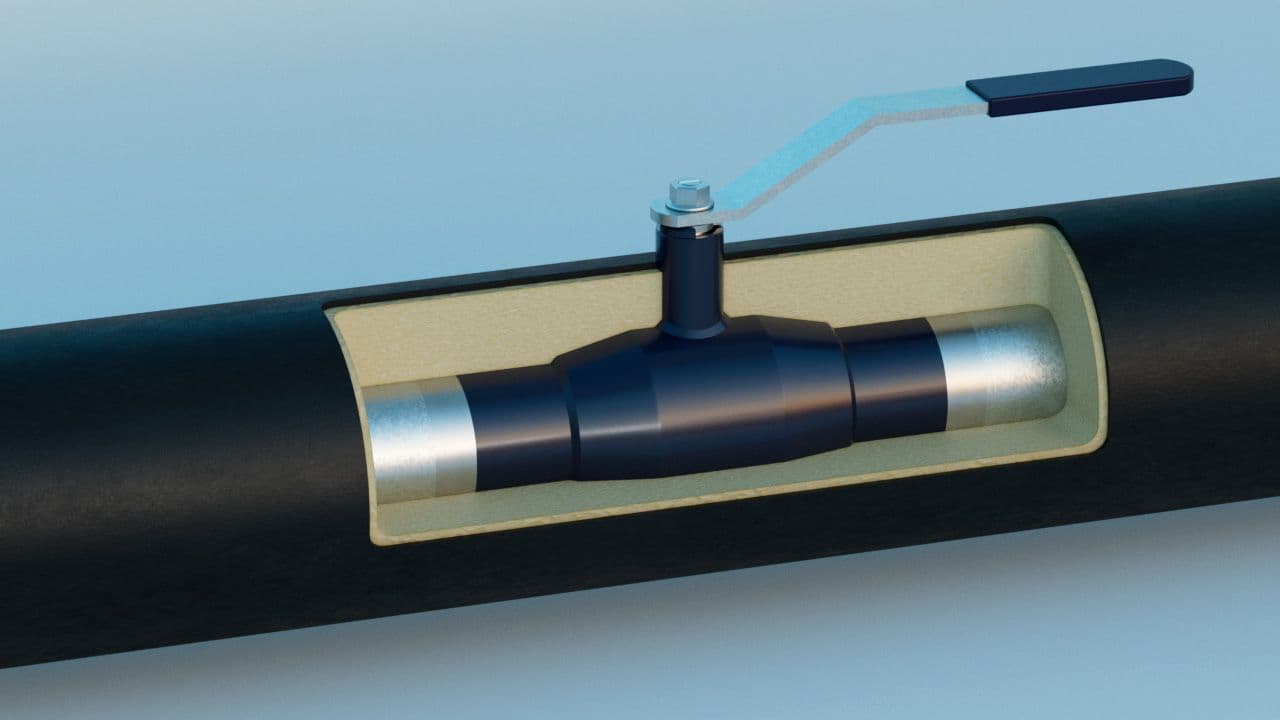

Einfach zu installieren und isolieren

  • leichte Bauweise und einfache Installation
  • gesamter Kugelhahn lässt sich leicht isolieren
  • keine Gefahr von Leckage
  • keine Probleme mit Kondensation
