Gaskugelhähne

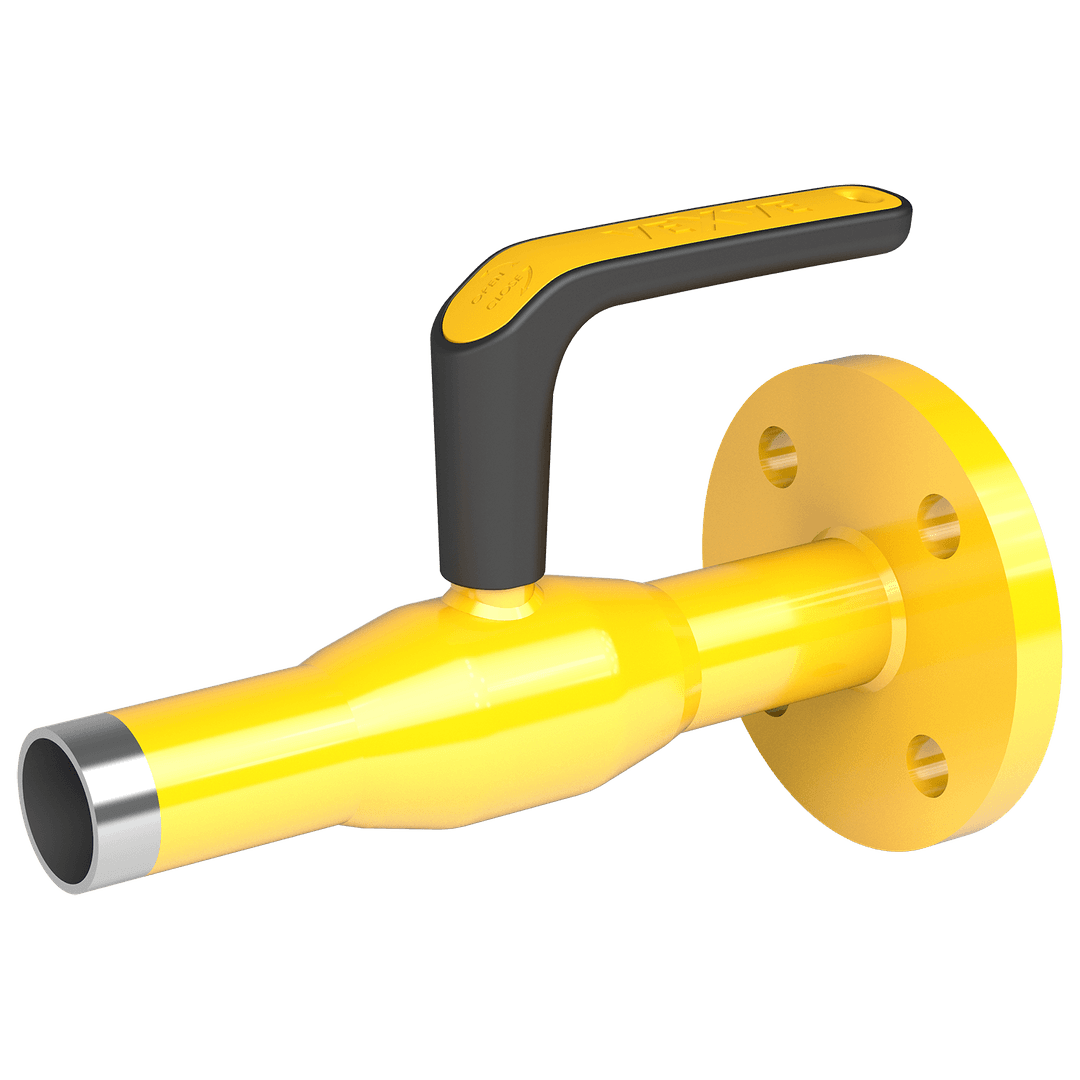

Serie 115, Flansch / Schweißende, EN (DIN), reduzierter Durchgang, DN 15-300, PN 16-40

DN 15-50
Technische Unterlagen zum Produkt anzeigen

Werkstoffe

Gehäuse
DN 15-300: Stahl, P235GH (1.0345)
Kugel
DN 15-300: Edelstahl, X5CrNi18-10 (1.4301)
Dichtung der Kugel
DN 15-300: PTFE+C
Spindel
DN 15-100: Edelstahl, X8CrNiS18-9 (1.4305)
DN 125-150: Edelstahl, X17CrNi16-2 (1.4057)
DN 200-300: Edelstahl, X8CrNiS18-9 (1.4305)
Dichtung der Spindel
DN 15-50: FPM/NBR
DN 65-300: NBR

Befestigungen

Flansch / Schweißende, EN (DIN)
EN 1092-1
Erhältlich PN 10, 16, 25, 40

Betätigung

DN 15-50
Griff aus Kompositmaterial
DN 65-250
Griff aus verzinktem Stahl
DN 300
ohne Griff

Wir empfehlen eine Betätigung mit Handgetriebe für Nennweiten DN 200 und größer.

Betriebsbedingungen

Temperatur
-40 °C - +70 °C
Leckrate
A (EN 12266-1)

Unter -30 °C Hersteller kontaktieren. Niedrigste, erlaubte Umgebungstemperatur -40 °C.

DN 15-300

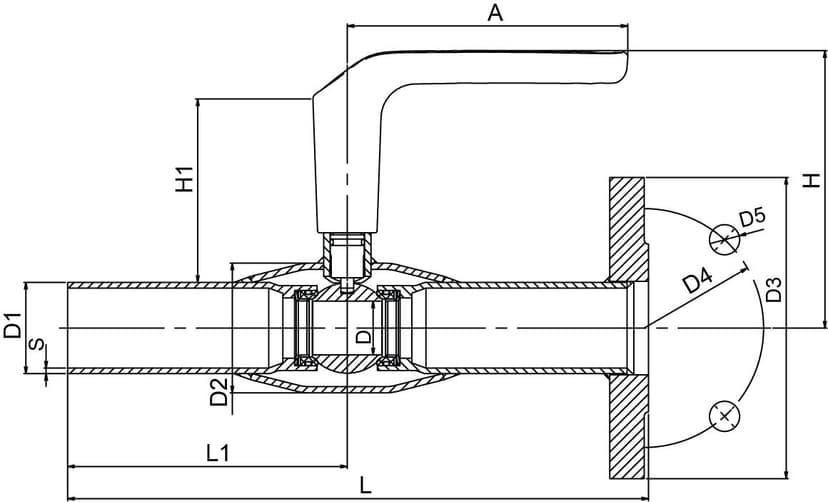

Abmessungen

DN 15-300
DN 15-50
DN 65-150
DN 200-300
DNPNProduktnr.ADD1D2D3D4D5HH1LL1SKg
1540115015X130.010.021.333.795651411986.0240115.02.01.2
2040115020X130.015.026.942.4105751412387.0240115.02.31.7
2540115025X130.020.033.748.3115851412586.0240115.02.61.9
3240115032X130.025.042.460.31401001812985.0270130.02.63.0
4040115040X130.032.048.370.01501101813387.0270130.02.63.4
5040115050X130.040.060.376.11651251814088.0310150.02.94.5
6516115065278.050.076.1101.61851451815762.0310150.02.97.4
8016115080278.065.088.9121.02001601817068.0310150.03.29.1
10016115100279.080.0114.3139.722018018216101.0340163.03.612.5
12516115125400.0100.0139.7177.825021018251101.0340163.04.019.0
15016115150600.0125.0168.3219.128524022272107.0360175.04.526.0
20016115200870.0150.0219.1273.03402952228292.0415200.04.549.0
250161152501200.0200.0273.0355.640535526350108.0540265.05.088.0
30016115300250.0323.9457.046041026133.0560265.05.6129.0

Produktnummernkonvertierungen

Produktnr.Alte Naval Produktnr.EANLVIRSKNRF
115015X6415837852946378529454952815599462
115020X6415837852953378529554952825599463
115025X6415837852960378529654952835599464
115032X6415837852977378529754952845599465
115040X6415837852984378529854952855599466
115050X6415837852991378529954952865599467
11506528071064158378512083785120
11508028071164158378512153785121
11510028071264158378512223785122
11512528071364158378512393785123
11515028071464158378515363785153
11520028071664158378512463785124
11525028071764158378512533785125
115300280718
