Netzerweiterung, Schweißende / Schweißende, EN (DIN), reduzierter Durchgang, DN 20-250, PN 25-40

Netzerweiterung

Serie 120, Schweißende / Schweißende, EN (DIN), reduzierter Durchgang, DN 20-250, PN 25-40

DN 20-250

Schweißende / Schweißende, EN (DIN)

DN 20-250

mit Hülsenschlüssel

Temperatur	-20 °C - +200 °C
Leckrate	A (EN 12266-1)

Unter -20 °C Hersteller kontaktieren. Niedrigste, erlaubte Umgebungstemperatur -40 °C.

DN 20-250

Wasser

Dampf (nicht geeignet)

kurzfristig geeignet

DN 20-200

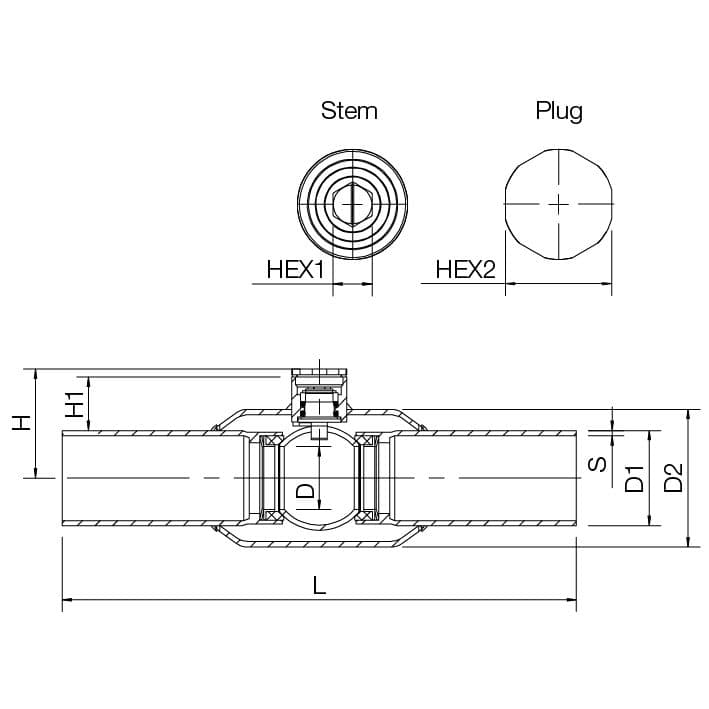

DN	PN	Produktnr.	D	D1	D2	H	H1	L	S	HEX1	HEX2	Kg
20	40	120020	15.0	26.9	42.4	36	18.0	230	2.3		19	0.8
25	40	120025	20.0	33.7	48.3	40	19.0	230	2.6	9	22	0.8
32	40	120032	25.0	42.4	60.3	45	19.0	260	2.6	9	22	1.3
40	40	120040	32.0	48.3	70.0	50	21.0	260	2.6	9	22	1.4
50	40	120050	40.0	60.3	76.1	56	21.0	300	2.9	9	22	2.0
65	25	120065	50.0	76.1	101.6	74	30.0	300	2.9	15	32	3.3
80	25	120080	65.0	88.9	121.0	87	36.0	300	3.2	15	32	4.6
100	25	120100	80.0	114.3	146.0	104	46.0	325	3.6	15	36	7.2
125	25	120125	100.0	139.7	177.8	123	47.0	325	4.0	19	41	12.1
150	25	120150	125.0	168.3	219.1	143	53.0	350	4.5	19	41	16.6
200	25	120200	150.0	219.1	273.0	173	58.0	390	4.5	32	65	31.0
250	25	120250	200.0	273.0	355.6	220	76.0	530	5.0	32	65	66.0

Produktnr.	Alte Naval Produktnr.	EAN	LVI	RSK	NRF
120020	284445	641583755173	3755173	4512185	5599095
120025	284446	641583755174	3755174	4512186	5599096
120032	284447	641583755175	3755175	4512187	5599097
120040	284448	641583755176	3755176	4512188	5599098
120050	284449	641583755177	3755177	4512189	5599099
120065	284450	641583755178	3755178	4512190	5599101
120080	284451	641583755179	3755179	4512191	5599102
120100	284452	641583755180	3755180	4512192	5599103
120125	284486	6415837554291	3755429	4512193
120150	284487	6415837550613	3755061	4512194
120200	284488	6415837554307	3755430	4512195
120250		6430079561180		5497020
