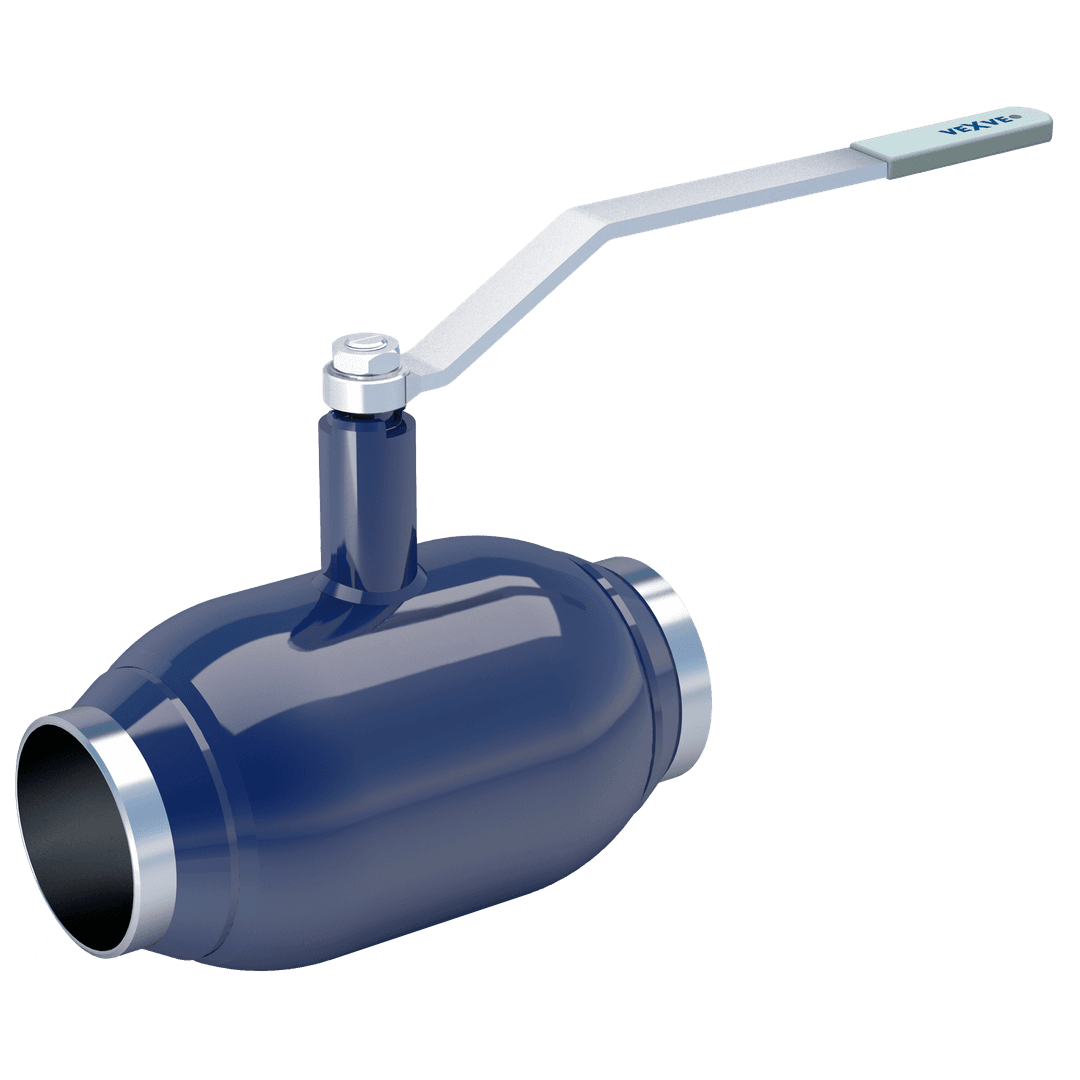

Stahlkugelhähne
Serie 150/GS, Schweißende / Schweißende, GOST, voller Durchgang, DN 65-400, PN 25
DN 65-125
Werkstoffe
| Gehäuse | DN 65-400: Stahl, P235GH (1.0345) |
| Kugel | DN 65-400: Edelstahl, X5CrNi18-10 (1.4301) |
| Dichtung der Kugel | DN 65-400: PTFE+C |
| Spindel | DN 65-80: Edelstahl, X8CrNiS18-9 (1.4305) DN 100: Edelstahl, X17CrNi16-2 (1.4057) DN 200-400: Edelstahl, X8CrNiS18-9 (1.4305) |
| Dichtung der Spindel | DN 65-400: FPM |
Befestigungen
| Schweißende / Schweißende, GOST |
Betätigung
| DN 65-200 | Griff aus verzinktem Stahl |
| DN 250-400 | mit Handgetriebe, elektrischem oder hydraulischem Antrieb erhältlich |
Betriebsbedingungen
| Temperatur | -20 °C - +200 °C |
| Leckrate | A (EN 12266-1) |
Unter -20 °C Hersteller kontaktieren. Niedrigste, erlaubte Umgebungstemperatur -40 °C.
DN 65-400
Wasser
Dampf (nicht geeignet)
kurzfristig geeignet
Abmessungen
DN 65-400
DN 65-125
DN 150-300
DN 350-400
| DN | PN | Produktnr. | A | D | D1 | D2 | H | H1 | L | S | Kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 25 | 150065/GS | 278.0 | 65.0 | 76.1 | 121.0 | 169 | 74.0 | 300 | 3.2 | 6.7 |
| 80 | 25 | 150080/GS | 279.0 | 80.0 | 89.0 | 146.0 | 218 | 114.0 | 325 | 3.6 | 10.5 |
| 100 | 25 | 150100/GS | 400.0 | 100.0 | 108.0 | 177,8 | 253 | 117.0 | 325 | 4.0 | 18.1 |
| 200 | 25 | 150200/GS | 1200.0 | 200.0 | 219.0 | 355.6 | 343 | 135.0 | 400 | 6.0 | 60.0 |
| 250 | 25 | 150250/GS | 250.0 | 273.0 | 419.0 | 148.0 | 530 | 6.0 | 88.0 | ||
| 300 | 25 | 150300/GS | 290.0 | 325.0 | 508.0 | 206.0 | 686 | 7.0 | 177.0 | ||
| 350 | 25 | 150350/GS | 340.0 | 377.0 | 610.0 | 267.0 | 762 | 7.0 | 258.0 | ||
| 400 | 25 | 150400/GS | 390.0 | 426.0 | 660.0 | 300.0 | 914 | 7.0 | 547.0 |
Produktnummernkonvertierungen
| Produktnr. | Alte Naval Produktnr. |
|---|---|
| 150065/GS | |
| 150080/GS | |
| 150100/GS | |
| 150200/GS | 234456/GS |
| 150250/GS | 23443705/GS |
| 150300/GS | 23447805/GS |
| 150350/GS | 23449605/GS |
| 150400/GS | 23447905/GS |
