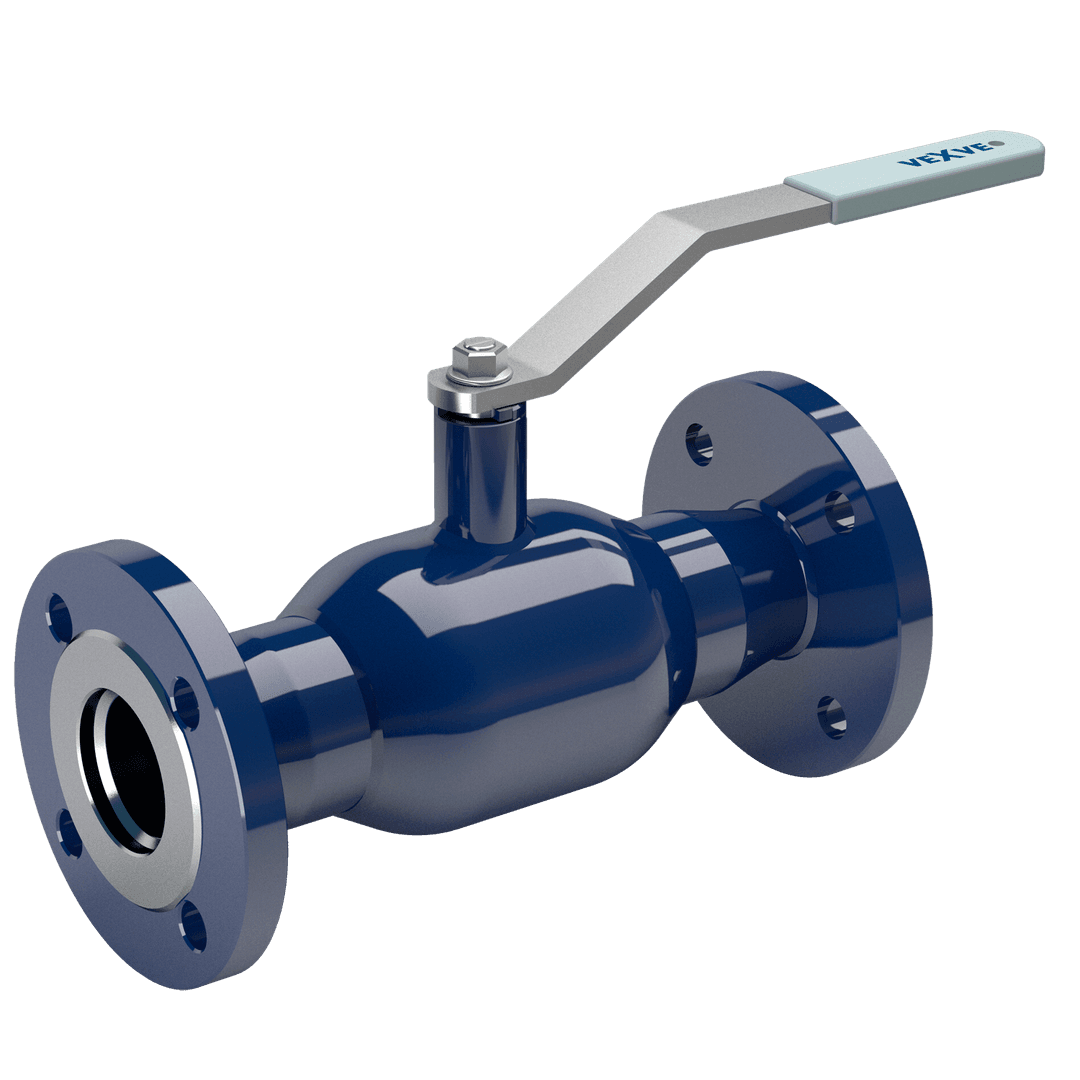

Stahlkugelhähne , Flansch / Flansch, voller Durchgang, DN 65-400, PN 25

Stahlkugelhähne

Serie 153/25, Flansch / Flansch, voller Durchgang, DN 65-400, PN 25

DN 50-125

Gehäuse	DN 65-400: Stahl, P235GH (1.0345)
Kugel	DN 65-400: Edelstahl, X5CrNi18-10 (1.4301)
Dichtung der Kugel	DN 65-400: PTFE+C
Spindel	DN 65-80: Edelstahl, X8CrNiS18-9 (1.4305) DN 100-125: Edelstahl, X17CrNi16-2 (1.4057) DN 150-400: Edelstahl, X8CrNiS18-9 (1.4305)
Dichtung der Spindel	DN 65-400: FPM

Flansch / Flansch

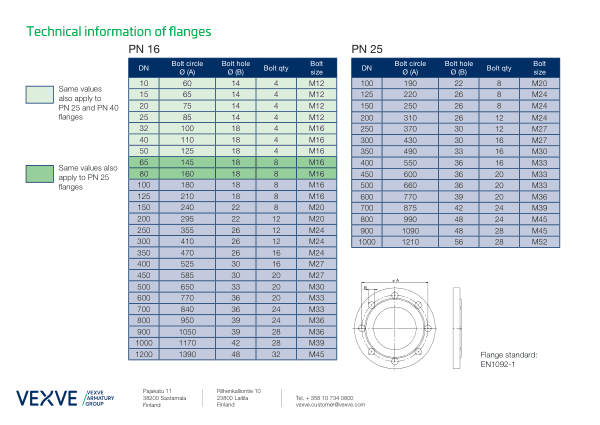

EN 1092-1

Erhältlich PN 10, 16, 25, 40

DN 65-200	Griff aus verzinktem Stahl
DN 250-400	mit Handgetriebe, elektrischem oder hydraulischem Antrieb erhältlich

Wir empfehlen eine Betätigung mit Handgetriebe für Nennweiten DN 200 und größer.

Temperatur	-20 °C - +200 °C
Leckrate	A (EN 12266-1)

Unter -20 °C Hersteller kontaktieren. Niedrigste, erlaubte Umgebungstemperatur -40 °C.

DN 50-400

Wasser

Dampf (nicht geeignet)

kurzfristig geeignet

DN 50-125

DN 150-300

DN 350-400

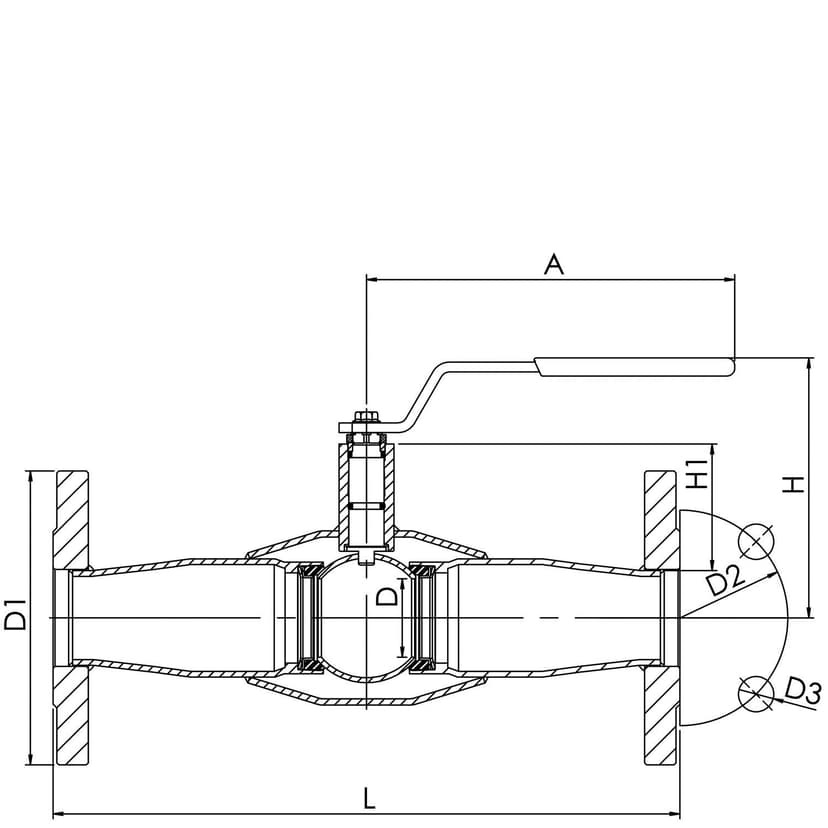

DN	PN	Produktnr.	A	D	D1	D2	D3	H	H1	L	Kg
65	25	153065/25	278.0	65.0	185	145	18	168	74.0	325	11.5
80	25	153080/25	279.0	80.0	200	160	18	216	114.0	350	16.0
100	25	153100/25	400.0	100.0	235	190	22	251	113.0	350	30.0
125	25	153125/25	600.0	125.0	270	220	26	272	121.0	375	38.5
150	25	153150/25	870.0	150.0	300	250	26	281	117.0	375	54.0
200	25	153200/25	1200.0	200.0	360	310	26	343	135.0	425	89.0
250	25	153250/25		250.0	425	370	30		148.0	533	127.0
300	25	153300/25		290.0	485	430	30		206.0	716	227.0
350	25	153350/25		340.0	555	490	33		267.0	802	372.0
400	25	153400/25		390.0	620	550	36		307.0	1016	676.0

Produktnr.	Alte Naval Produktnr.	EAN	LVI
153065/25	235570	6415837550330	3755033
153080/25	235571	6415837550347	3755034
153100/25	235572	6415837550354	3755035
153125/25	235573	6415837550361	3755036
153150/25	235574	6415837550378	3755037
153200/25	235576	6415837550385	3755038
153250/25	23559705	6415837553973	3755397
153300/25	23559805	6415837553980	3755398
153350/25	23559505	6415837553997	3755399
153400/25	23557905	6415837554000	3755400
