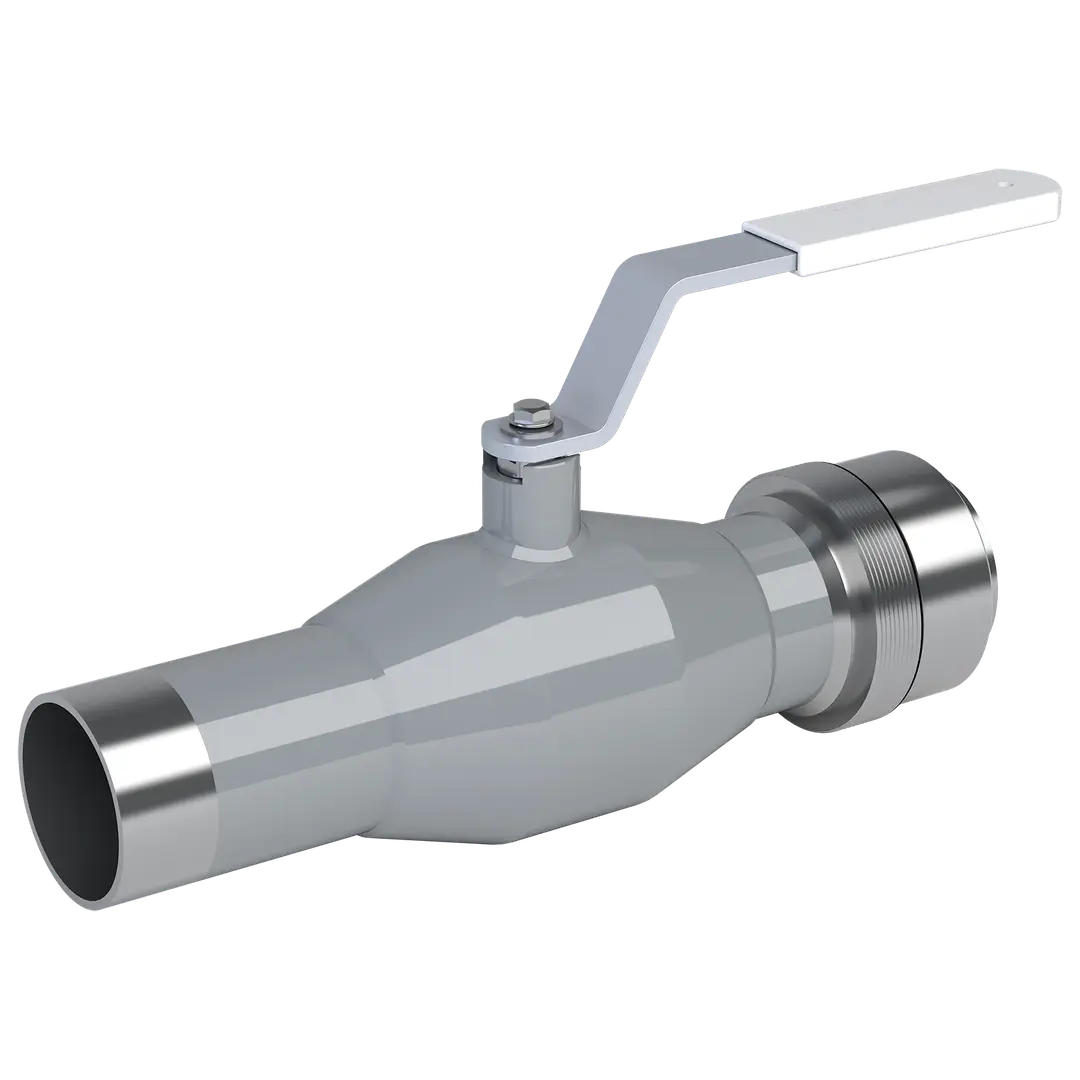

Netzerweiterung, Anbohrkugelhahn, Edelstahl
Serie 236, Schweißende / Schweißende, EN (DIN), reduzierter Durchgang, DN 32-100, PN 25-40
DN 32-100
Werkstoffe
| Gehäuse | DN 32-100: Edelstahl, AISI316L (1.4404) |
| Kugel | DN 32-100: Edelstahl, AISI316L (1.4404) |
| Dichtung der Kugel | DN 32-100: PTFE+C |
| Spindel | DN 32-100: Edelstahl, AISI316L (1.4404) |
| Dichtung der Spindel | DN 32-100: FPM/NBR |
Befestigungen
| Schweißende / Schweißende, EN (DIN) |
Betätigung
| DN 32-100 | Griff aus verzinktem Stahl |

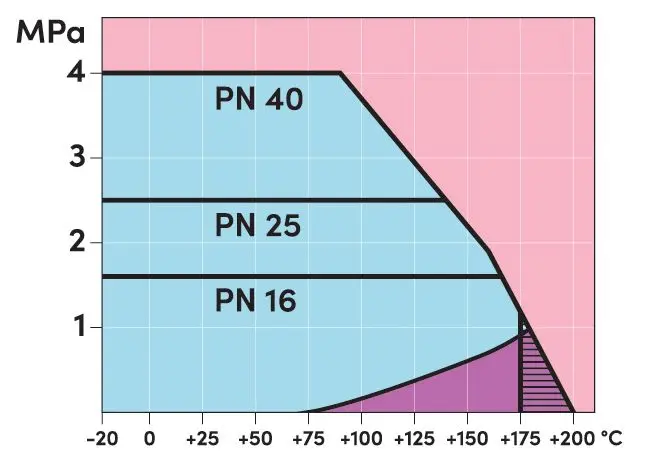

Betriebsbedingungen
| Temperatur | -20 °C - +200 °C |
| Leckrate | A (EN 12266-1) |
Unter -20 °C Hersteller kontaktieren. Niedrigste, erlaubte Umgebungstemperatur -40 °C.
DN 32-100
Wasser
Dampf (nicht geeignet)
kurzfristig geeignet

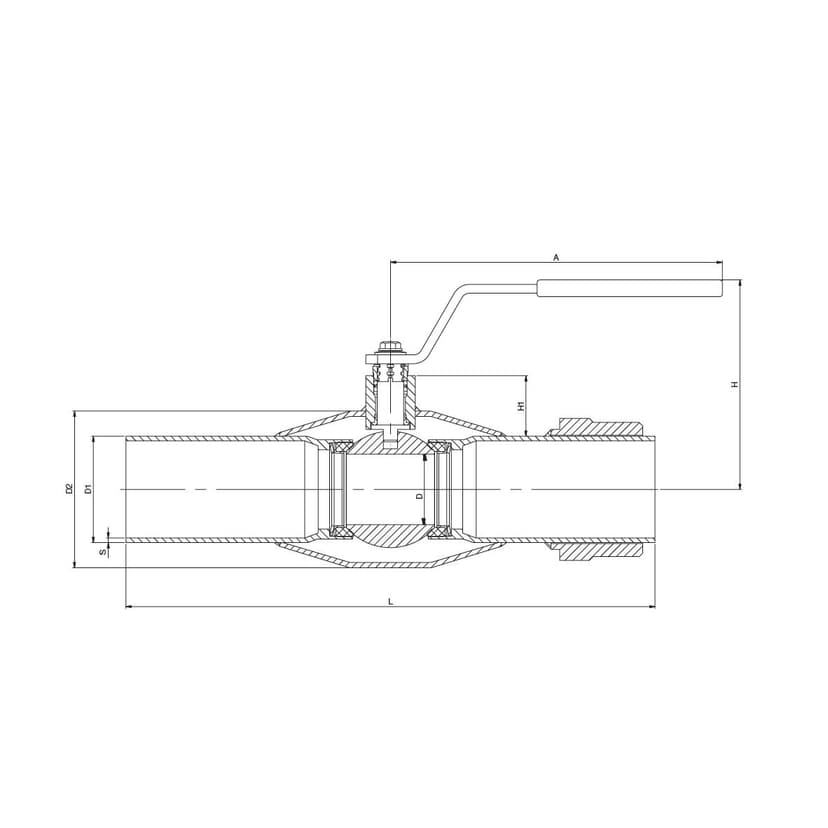

Abmessungen
DN 32-100
DN 32-100
| DN | PN | Produktnr. | A | D | D1 | D2 | H | H1 | L | S | Kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 40 | 236032 | 145.0 | 25.0 | 42.4 | 60.3 | 115 | 27.0 | 260 | 2.0 | 1.4 |
| 40 | 40 | 236040 | 188.0 | 32.0 | 48.3 | 70.0 | 112 | 34.0 | 260 | 2.6 | 2.3 |
| 50 | 40 | 236050 | 188.0 | 40.0 | 60.3 | 88.9 | 119 | 34.0 | 300 | 2.6 | 3.5 |
| 65 | 25 | 236065 | 278.0 | 50.0 | 76.1 | 114.3 | 145 | 51.0 | 300 | 3.0 | 4.5 |
| 80 | 25 | 236080 | 278.0 | 65.0 | 88.9 | 131.0 | 157 | 58.0 | 300 | 3.0 | 6.4 |
| 100 | 25 | 236100 | 279.0 | 80.0 | 114.3 | 156.0 | 170 | 54.0 | 325 | 3.0 | 8.7 |
Produktnummernkonvertierungen
| Produktnr. | EAN | LVI |
|---|---|---|
| 236032 | 6430079561227 | 3765277 |
| 236040 | 6430079561234 | 3765274 |
| 236050 | 6430079561241 | 3765275 |
| 236065 | 6430079561258 | 3765276 |
| 236080 | 6430079561265 | 3765272 |
| 236100 | 6430079561272 | 3765273 |
