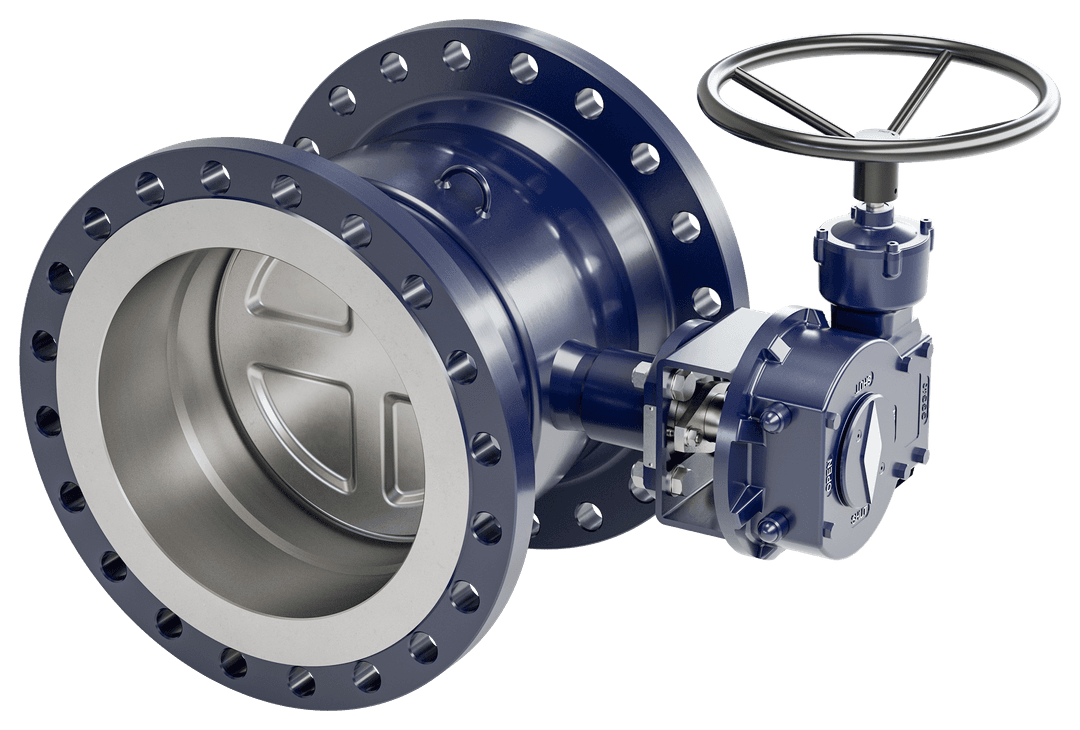

Regel- und Absperrklappen

Serie BFCF1, Flansch / Flansch, voller Durchgang, DN 300-800, PN 16

DN 300-800
Technische Unterlagen zum Produkt anzeigen

Werkstoffe

Gehäuse
DN 300-500: Stahl, P235GH (1.0345)
DN 600-800: Stahl, P355 NL1 (1.0566)
Scheibe
DN 300-800: Edelstahl, GX5CrNiMo19-11-2 (1.4408)
Sitzring
DN 300-800: 1.4542 + HCr plating
Spindel
DN 300-800: Edelstahl, X3CrNiMoN27-5-2 (1.4460)
Dichtung der Spindel
DN 300-800: Graphit
Lager
DN 300-800: PTFE + AISI 316 net

Befestigungen

Flansch / Flansch
EN 1092-1
Erhältlich PN 16

Betätigung

DN 300-800
Handgetriebe

Betriebsbedingungen

Gehäuse
PN 25
Sitz
Δp = 16 bar
Temperatur
-20 °C - +250 °C
Leckrate
A (EN 12266-1)

Unter 0 °C Hersteller kontaktieren. Niedrigste, erlaubte Umgebungstemperatur -40 °C.

DN 300-800

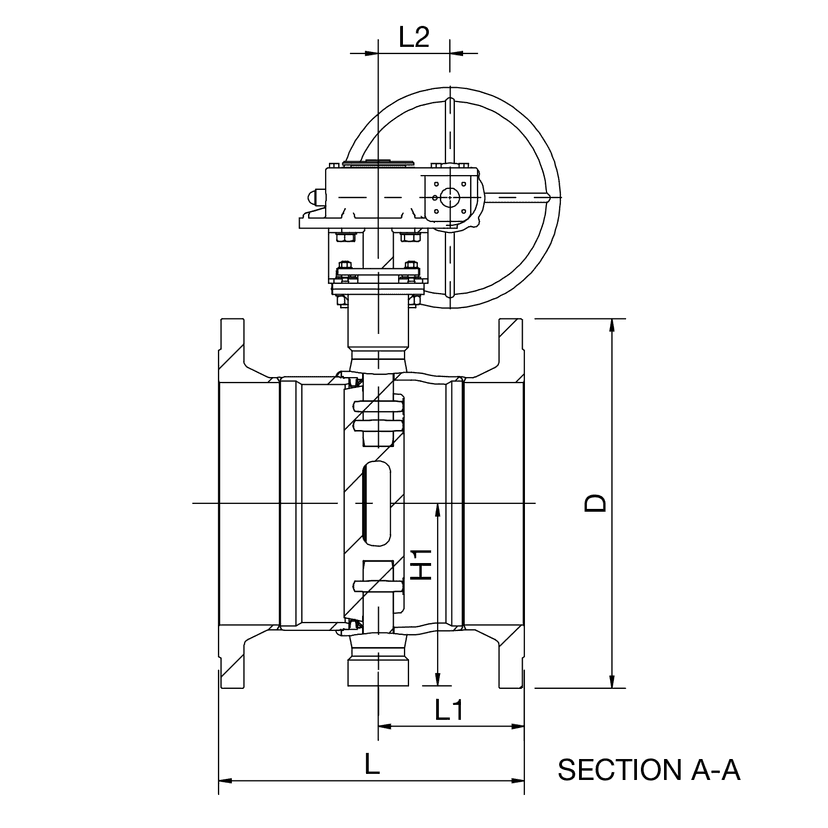

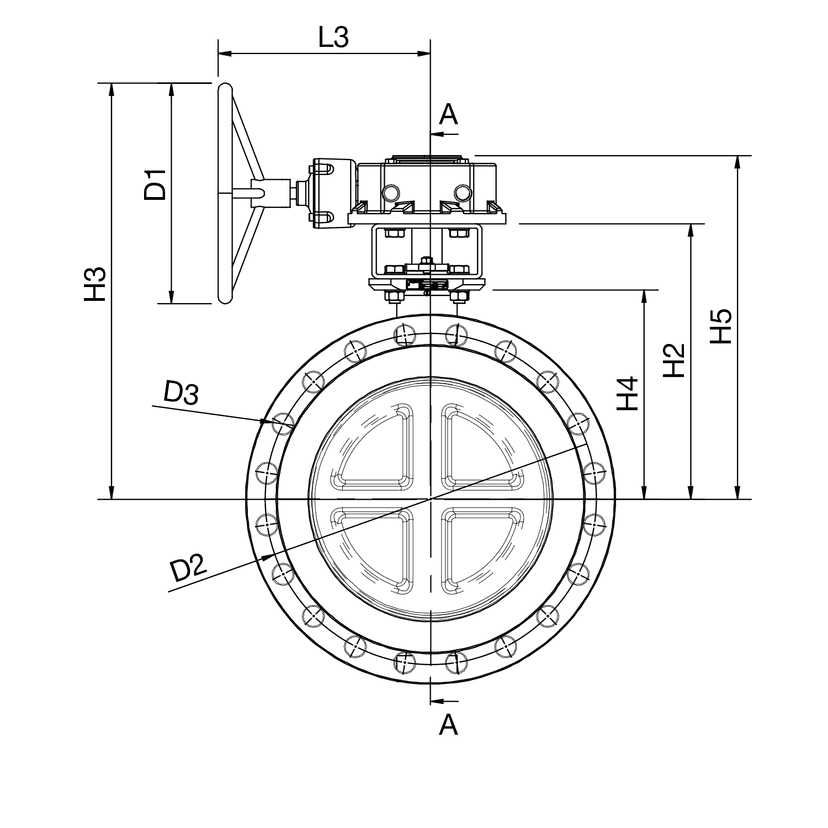

Abmessungen

DN 300-800
DN 300-800
DN 300-800
DNPNProduktnr.DD1D2D3H1H2H3H4H5LL1L2L3Kg
30016BFC300F1460.040041026247.0435683315537430190.0105331128
35016BFC350F1520.040047026255.0445693325547458218.0105331163
40016BFC400F1580.050052530285.0467772347590484244.0130393203
45016BFC450F1640.040058530330.0499754379622500238.0130386274
50016BFC500F1715.040065033360.0528783408651522239.0130386326
60016BFC600F1840.050077036440.0575887450728570274.0140419515
70016BFC700F1910.040084036495.0625884501784642309.0182441651
80016BFC800F11025.050095039581.07331068573911690336.02094831046
