Hydrox™

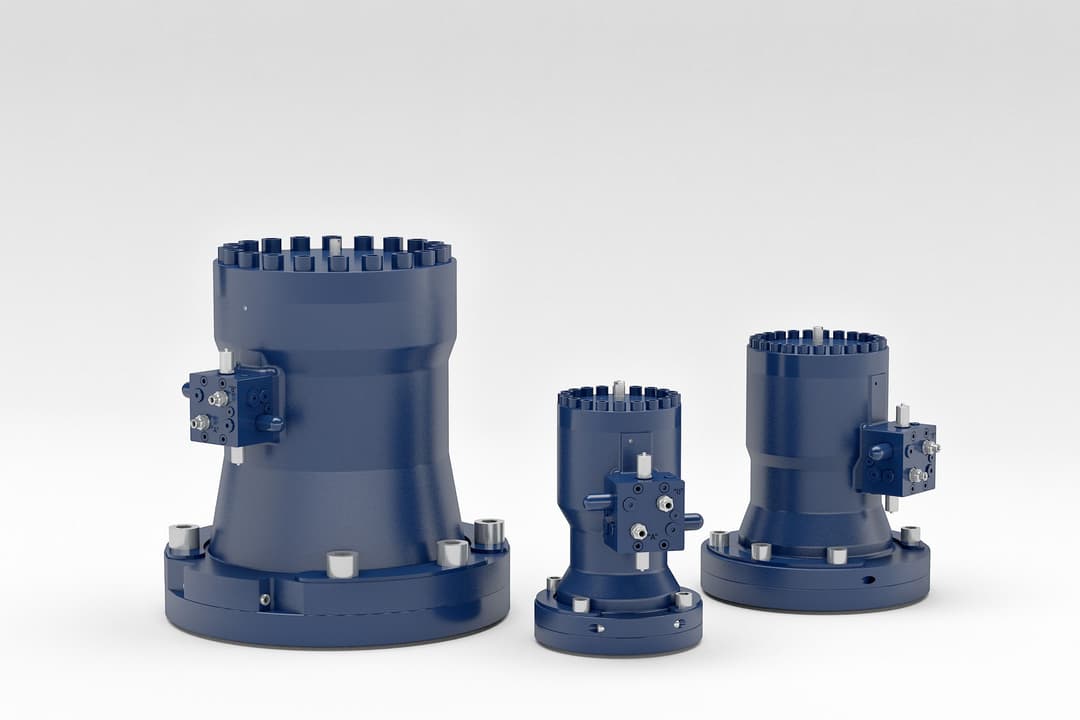

Der Hydrox™ Hydraulikantrieb von Vexve ist selbst für schwierigste Installationsorte und -bedingungen geeignet. Der Hydrox Hydraulikantrieb wurde speziell für Fernwärme- und Fernkälteanwendungen sowie für den reibungslosen Betrieb mit der umfangreichen Produktreihe von Vexve Kugelhähnen und Absperrklappen konzipiert. Der Hydraulikantrieb ist daher die ideale Lösung für unterirdische Installationen und bietet einen einfachen und zuverlässigen Betrieb mit maximaler Sicherheit rund um die Uhr.
Werkstoffe
| Gehäuse: | Hydrox 2: EN S355 |
| Hydrox 4 - 64: EN-GJS-400-15 | |
| Flansch: | EN S355 |
| Zeigerwelle: | AISI 316L |
| Ausgangswelle: | 42CrMo4 |
| Dichtungen: | NBR |
| Empfohlen: | Neste Hydrauli 46 SUPER |
| Hydraulikflüssigkeit: | Neste Biohydrauli SE 46 oder ein |
| gleichwertiges Produkt |
Eigenschaften
| Drehmoment: | Von 2000 Nm bis zu 64 000 Nm |
| Empfohlener Druckbereich: | 30–200 bar |
| Umgebungstemperaturbereich: | −25 ºC − +80 ºC |
| Drehwinkel: | 91º |
| IP-Schutzklasse: | IP68 |
| Korrosionsbeständigkeitsklasse: | C4 |
Sonderausstattung:
- Stellungsmelder/-geber (Niederspannung)
- Anschlussblock

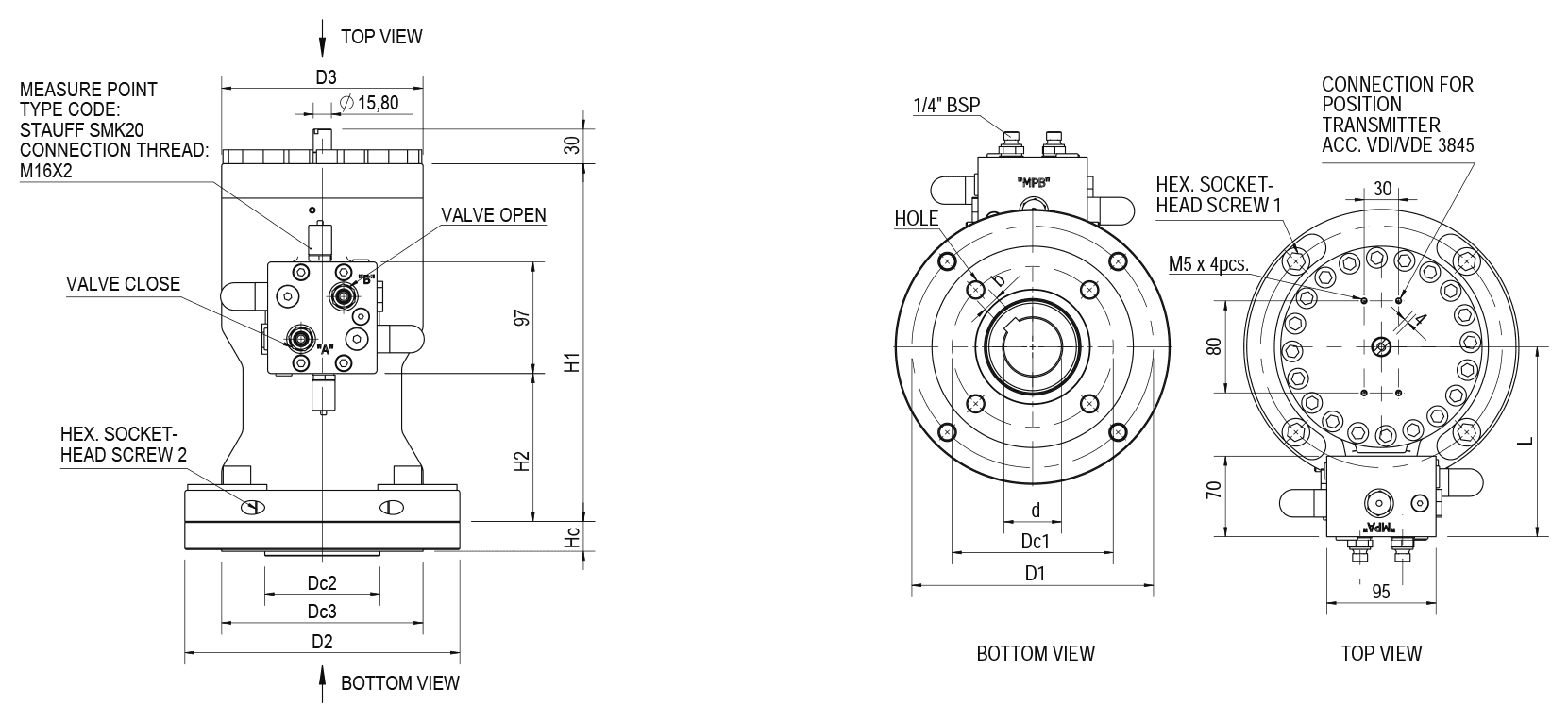

| Modell | D1 | D2 | D3 | H1 | H2 | L | Ölverdrängung[l] | Innensechskantschraube 1 | Innensechskantschraube 2 | Trockengewicht[kg] |
|---|---|---|---|---|---|---|---|---|---|---|
| Hydrox 2 | 180 | 209 | 150 | 270 | 140 | 141 | 0.4 | 4 x M16 | 2 x M12 | 43 |
| Hydrox 4 | 210 | 239 | 175 | 311 | 129 | 165 | 0.8 | 4 x M16 | 2 x M12 | 65 |
| Hydrox 8 | 298 | 350 | 220 | 312 | 116 | 184 | 1.5 | 6 x M20 | 2 x M12 | 115 |
| Hydrox 16 | 375 | 415 | 300 | 406 | 179 | 224 | 3.1 | 7 x M20 | 2 x M12 | 240 |
| Hydrox 32 | 450 | 510 | 355 | 462 | 220 | 251 | 4.9 | 7 x M30 | 2 x M16 | 395 |
| Hydrox 64 | 515 | 580 | 420 | 520 | 242 | 284 | 8.8 | 6 x M36 | 2 x M16 | 590 |
Kompatible Armaturen
| Modell | Produktnr. | Absperrklappen | Kugelhähne, rD | Kugelhähne, vD | Kugelhähne mit zapfengelagerter Kugel, rD | Kugelhähne mit zapfengelagerter Kugel, vD | d | b | ISO 5211 | Loch | Dc1 | Dc2 | Dc3 | Hc | Max. Spindelhöhe |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hydrox 2 | 80100210020 | DN 125-150 | DN 100-125 | DN 150 | DN 125 | A20 | - | F10 | 4 x M10 | 102 | 70 | 125 | 25 | 80 | |
| 80100212035 | DN 200 | DN 150 | 35 | 10 | F12 | 4 x M12 | 125 | 85 | 150 | 25 | 80 | ||||
| 80100214035 | DN 300-350 | 35 | 10 | F14 | 4 x M16 | 140 | 100 | 175 | 25 | 80 | |||||
| 80100214040 | DN 250 | DN 200 | DN 200-250 | DN 150-200 | 40 | 12 | F14 | 4 x M16 | 140 | 100 | 175 | 25 | 80 | ||
| Hydrox 4 | 80100414040 | DN 400 | 40 | 12 | F14 | 4 x M16 | 140 | 100 | 175 | 26 | 155 | ||||
| 80100416050 | DN 300-350 | DN 250-300 | DN 300-350 | DN 250-300 | 50 | 14 | F16 | 4 x M20 | 165 | 130 | 210 | 32 | 95 | ||
| Hydrox 8 | 80100816050 | DN 450-500 | 50 | 14 | F16 | 4 x M20 | 165 | 130 | 210 | 32 | 145 | ||||
| 80100825060 | DN 600 | 60 | 18 | F25 | 8 x M16 | 254 | 200 | 300 | 32 | 145 | |||||
| 80100825070 | DN 400 | DN 350 | DN 400-450 | DN 350-400 | 70 | 20 | F25 | 8 x M16 | 254 | 200 | 300 | 32 | 145 | ||
| 80100830075 | DN 500 | DN 450 | 75 | 20 | F30 | 8 x M20 | 298 | 230 | 350 | 32 | 145 | ||||
| 80100830090 | DN 500 | DN 400 | DN 600 | DN 500 | 90 | 25 | F30 | 8 x M20 | 298 | 230 | 350 | 32 | 145 | ||
| Hydrox 16 | 80101625070 | DN 700 | 70 | 20 | F25 | 8 x M16 | 254 | 200 | 300 | 35 | 210 | ||||
| 80101630090 | DN 750-800 | 90 | 25 | F30 | 8 x M20 | 298 | 230 | 415 | 35 | 210 | |||||
| 80101630098 | DN 700 | DN 600 | 98 | 28 | F30 | 8 x M20 | 298 | 230 | 415 | 35 | 210 | ||||
| 80101635098 | DN 800 | DN 700 | 98 | 28 | F35 | 8 x M30 | 356 | 260 | 415 | 45 | 210 | ||||
| Hydrox 32 | 80103235100 | DN 900 | 100 | 28 | F35 | 8 x M30 | 356 | 260 | 415 | 47 | 260 | ||||
| 80103235120 | DN 1000 | DN 900 | DN 800 | 120 | 32 | F35 | 8 x M30 | 356 | 260 | 415 | 47 | 170 | |||
| Hydrox 64 | 80106435120 | DN 1200 | 120 | 32 | F35 | 8 x M30 | 356 | 260 | 415 | 55 | 285 | ||||
| 80106440140 | DN 1400 | 140 | 36 | F40 | 8 x M36 | 406 | 300 | 475 | 55 | 285 | |||||
| 80106440120 | DN 1000 | DN 900 | 120 | 32 | F40 | 8 x M36 | 406 | 300 | 475 | 55 | 285 |
