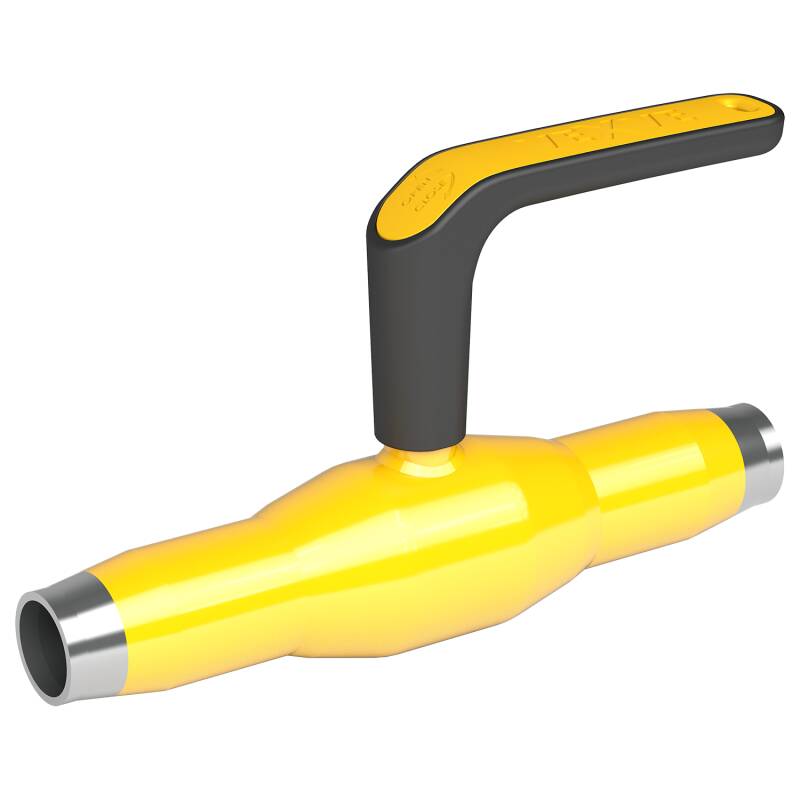

vexve vannes à boisseau sphérique gaz x , X-serie, poignée, soudage / soudage, EN (DIN), DN 15-40, passage intégral
Matériaux
| Corps | DN 15-40 : Acier, P235GH (1.0345) |
| Bille | DN 15-40 : Acier inoxydable, X5CrNi18-10 (1.4301) |
| Sceau à billes | DN 15-40 : PTFE+C |
| Tige | DN 15-40 : Acier inoxydable, X8CrNiS18-9 (1.4305) |
| Joint de tige | DN 15-40 : FPM/NBR |
Fonctionnement
DN 15-40 : avec poignée en composite
Conditions de fonctionnement
-40 °C à +70 °C
Au-dessus de 70 °C contacter le fabricant
En dessous de -30 °C contacter le fabricant
Température ambiante la plus basse autorisée -40 °C
Taux de fuite A (EN 12266-1)
Diagramme pression-température
Dimension
DN 15-40
| DN | PN | Produit n° | A | D | D1 | D2 | D3 | H | H1 | L | S | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 40 | 304015X | 130 | 15 | 21.3 | 42.4 | 32.0 | 123 | 87 | 230 | 2.3 | 1.3 |
| 20 | 40 | 304020X | 130 | 20 | 26.9 | 48.3 | 32.0 | 125 | 86 | 230 | 2.6 | 1.3 |
| 25 | 40 | 304025X | 130 | 25 | 33.7 | 60.3 | 32.0 | 129 | 85 | 260 | 2.6 | 1.9 |
| 32 | 40 | 304032X | 130 | 32 | 42.4 | 70.0 | 32.0 | 133 | 87 | 260 | 2.6 | 2.2 |
| 40 | 40 | 304040X | 130 | 40 | 48.3 | 88.9 | 32.0 | 140 | 88 | 300 | 2.9 | 3.1 |
Références produit et téléchargements
| Produit n° | EAN | LVI | RSK | NRF | MM | DN | Référence | Kv | Photo | kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 304015X | 3785300 | 5495287 | 5599468 | 15 | 40 | 1.3 | ||||
| 304020X | 3785301 | 5495288 | 5599469 | 20 | 40 | 1.3 | ||||
| 304025X | 3785302 | 5495289 | 5599471 | 25 | 40 | JPG | 1.9 | |||
| 304032X | 3785303 | 5495290 | 5599472 | 32 | 40 | 2.2 | ||||
| 304040X | 3785304 | 5495291 | 5599473 | 40 | 40 | 3.1 |
