Obrovské armatury na střeše ocelárny
Třinecké železárny jsou dlouholetým zákazníkem ARMATURY Group.
Třinecké železárny jsou dlouholetým zákazníkem ARMATURY Group. To se znovu potvrdilo i v roce 2020, kdy začali v Třineckých železárnách uvažovat o výměně brýlových šoupátek DN 2000, která jsou umístěna na potrubí vysokopecního plynu na ocelárně.
Brýlová šoupátka, která byla na potrubí nainstalována, vyrobila společnost ARMATURY Group v roce 2004 a 2005. Jedná se o dva kusy zabudované na střeše ocelárny ve výšce více než 30 metrů. Pracovní prostředí je velmi náročné, neboť vysokopecní plyn je znečištěn prachem a vnější prostředí je také velice prašné.
Jedna armatura, více než 3 000 jedinečných dílů
Výsledkem mnoha schůzek a jednání byla přesná specifikace a dohoda o dodání dvou kusů brýlových šoupátek C62.2 113 typ 129AE AG DN 2000. Vývojáři a konstruktéři ARMATURY Group se pustili do práce, vytvořili technickou dokumentaci, technologové připravili výrobní postupy, obráběči obráběli, svářeči svařovali, montéři smontovali tisíce dílů, elektrikáři armaturu oživili, lakýrníci opatřili nátěrem a pracovníci expedice zabalili. Takto to zní velice jednoduše, ale opak je pravdou.

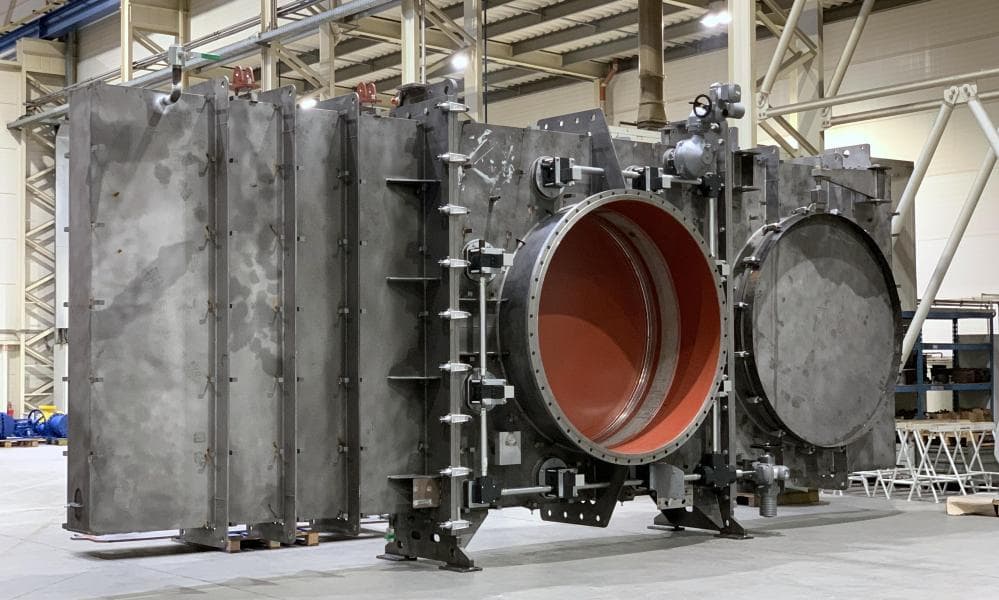

Obě brýlová šoupátka jsou vyrobena se speciální úpravou pro tuto konkrétní aplikaci. O jaké zvláštnosti se jedná? Brýlová šoupátka mají každé víko jiné. Protože pouze jedna strana se dá v zabudovaném stavu odsunout, je druhá strana osazena dodatečnými kruhovými víky, přes které je možno v zabudovaném stavu přetěsnit obě strany těsnící desky.

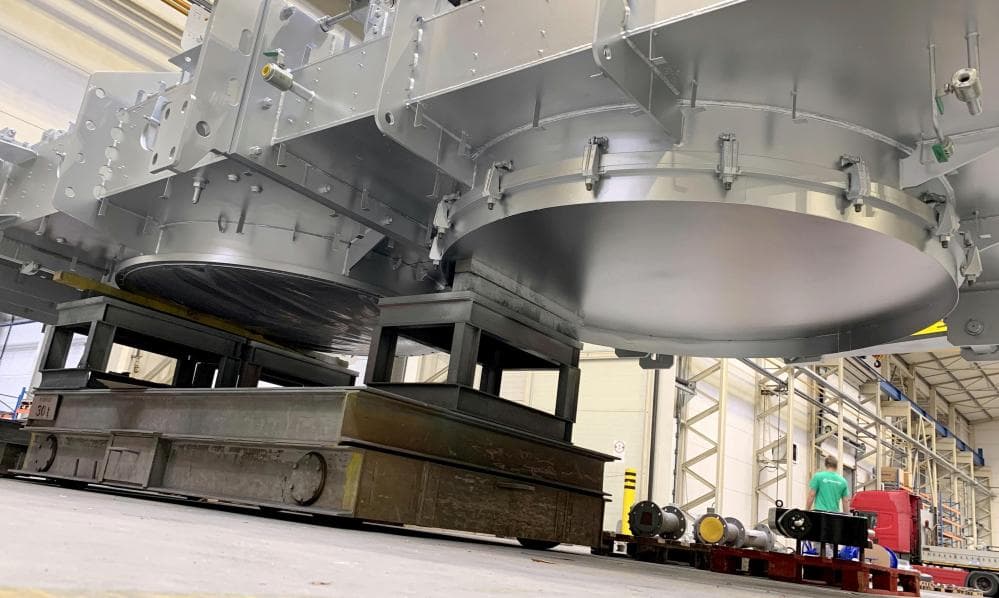

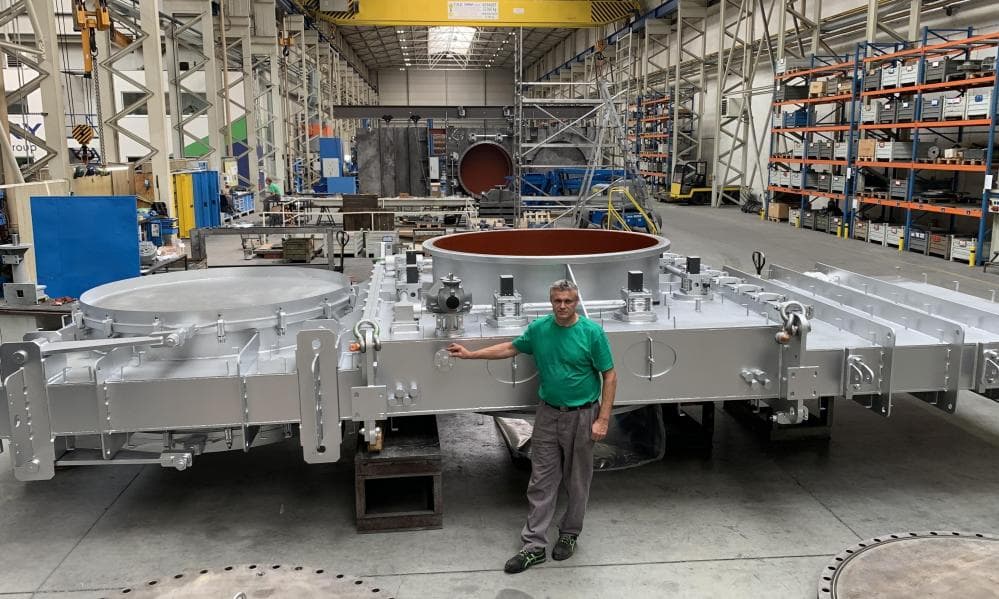

Samotné rozměry brýlového šoupátka jsou obrovské: výška jednoho šoupátka je 4,2 metrů, šířka činní úctyhodných 10 metrů a stavební délka je 1,3 metry. Jeden tento obr váží 14,8 tun a skládá se z 3 350 kusů dílů, z nichž je 3 184 jedinečných!
Montáž v oblacích

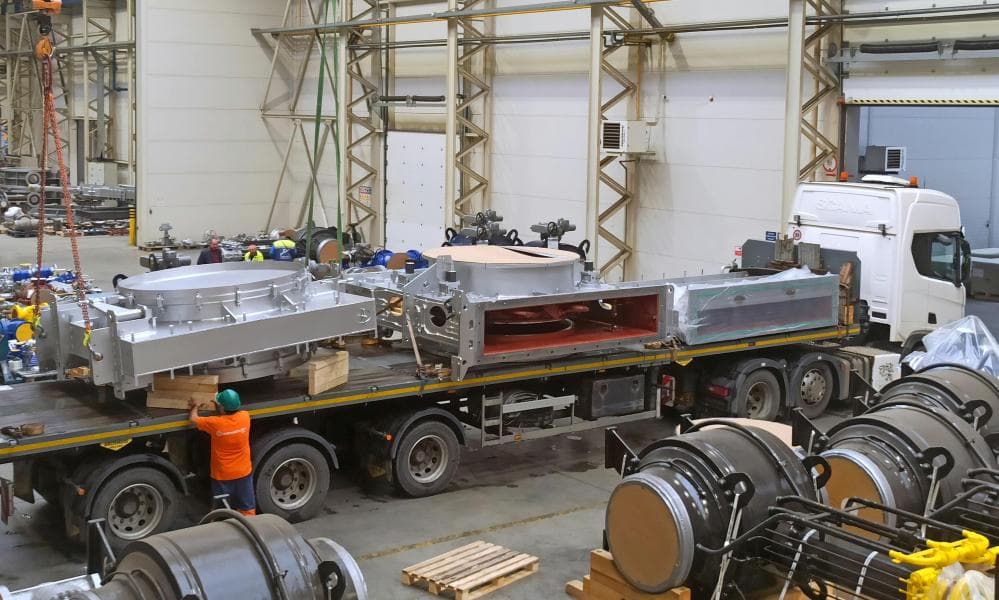

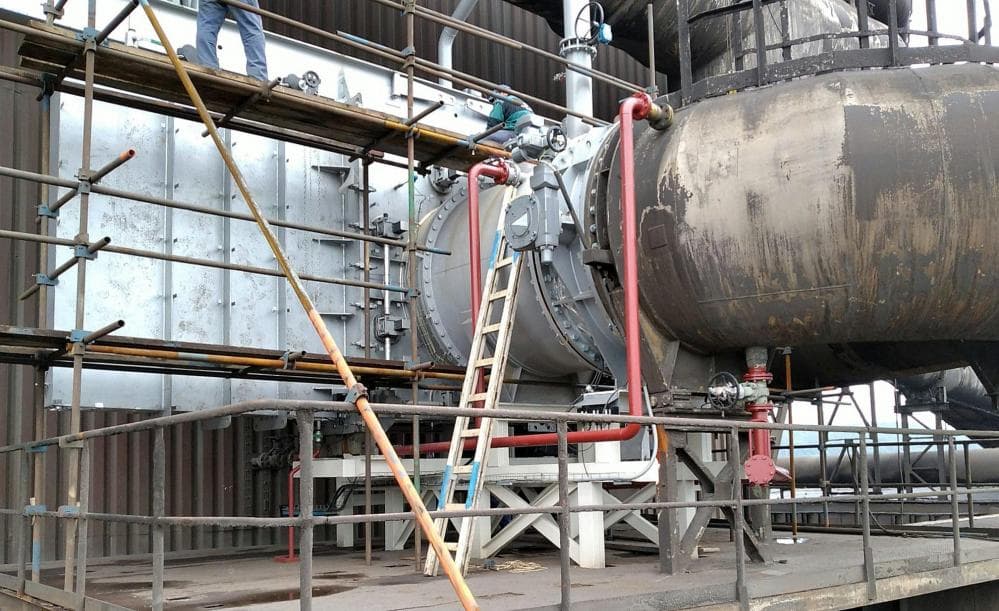

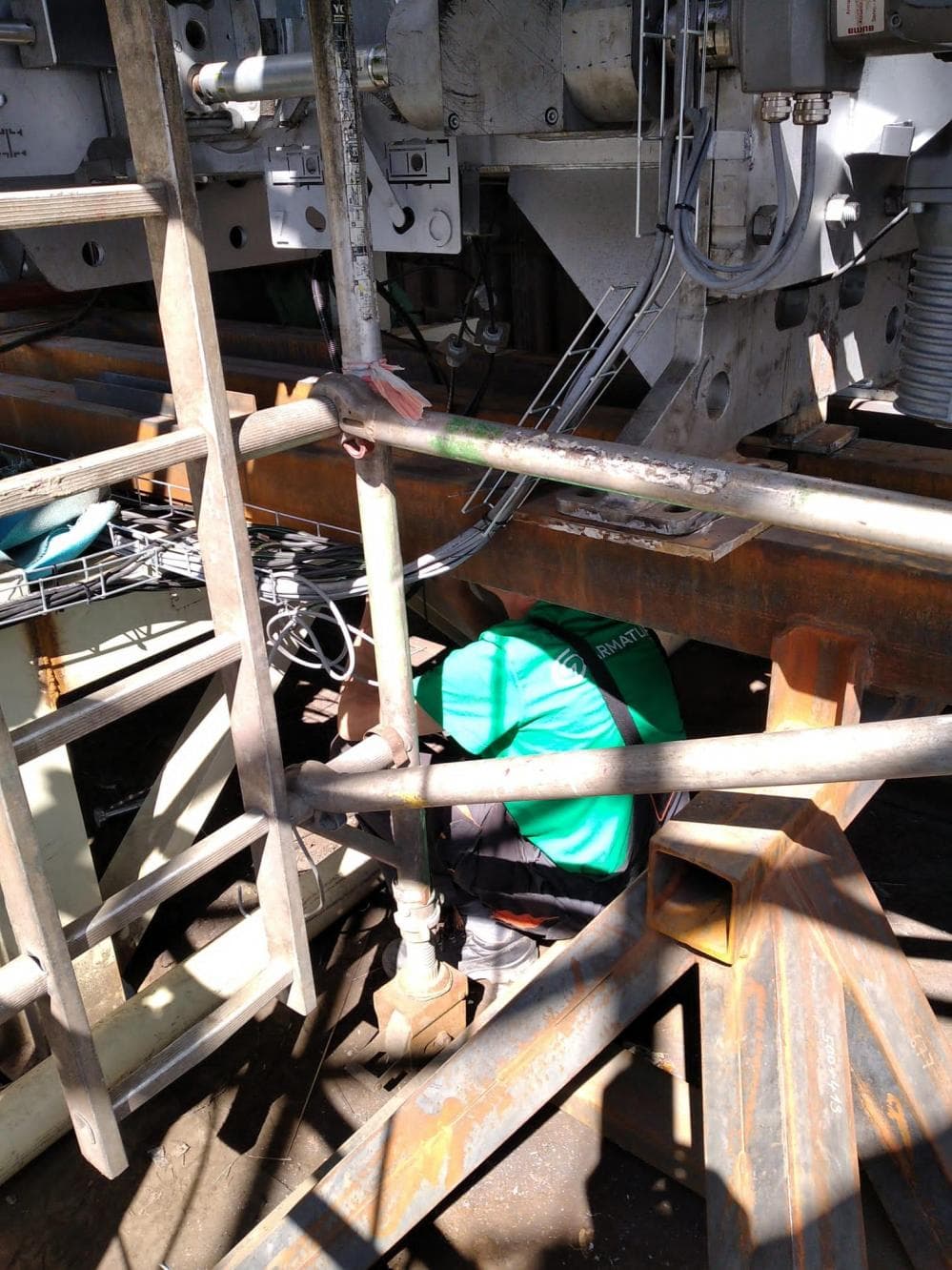

Raritou bylo umístění obou šoupátek na střeše ocelárny v Třineckých železárnách, a to ve výšce 30 metrů. Vzhledem ke svým rozměrům bylo možné brýlové šoupátko dostat na střechu ocelárny jen v rozmontovaném stavu. Z toho důvodu bylo nutné šoupátko po odzkoušení a testování demontovat na několik částí a následně takto po částech přepravit k zákazníkovi. Tam se postupně jednotlivé díly musely za pomocí jeřábů nejdříve bezpečně dopravit na střechu ocelárny, kde bylo šoupátko pod odborným dohledem a účastí montérů z ARMATURY Group znovu smontováno a zprovozněno.
Do Třince se dostaly i klapky
Kromě obřích brýlových šoupátek společnost ARMATURY Group dodala do Třineckých železáren také uzavírací klapky L32.63 DN 2000 s elektropohonem a regulační klapky L35.38 s pohonem. Dva kusy DN 2200 a jeden kus dokonce DN 2700!
Každá nová armatura není oříškem jen pro konstrukci, ale také pro technologii a výrobu. V ARMATURY Group jsou hrdi na svůj tým zkušených profesionálů, kteří si s každým ořechem hravě poradí. Cílem každé dodávky ARMATURY Group je totiž dlouhodobá spokojenost zákazníka.
Pro více informací:
Ing. Pavel Heider, technický ředitel
pavel.heider@vexve.com
