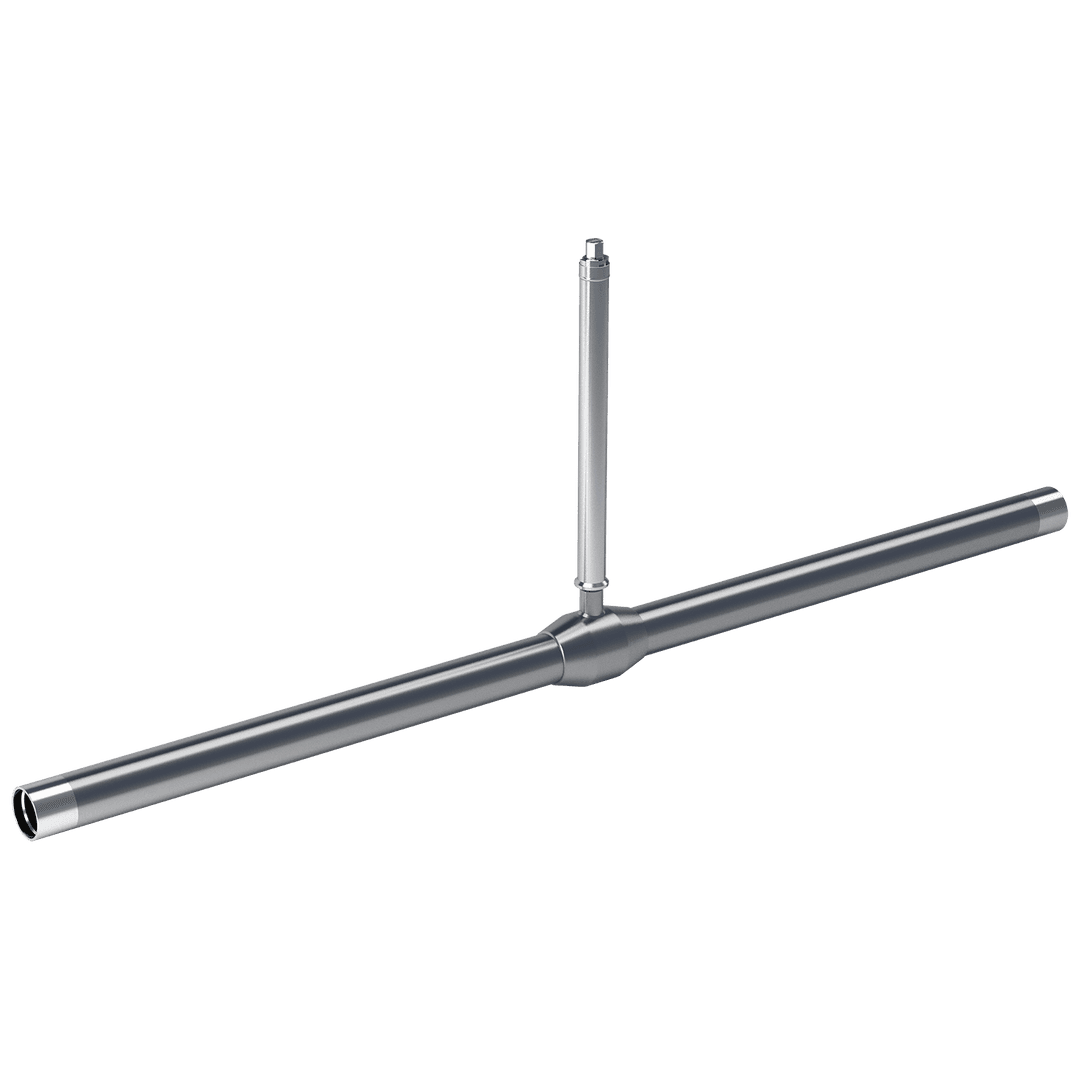

Underground ball valve

Série 107/SL, welding / welding, EN (DIN), reduced bore, DN 25-300, PN 25

DN 25-300
Stáhnout technickou dokumentaci

Materials

Tělo
DN 25-300: Steel, P235GH (1.0345)
Koule
DN 25-300: Stainless steel, X5CrNi18-10 (1.4301)
Těsnění koule
DN 25-300: PTFE+C
Vřeteno
DN 25-100: Stainless steel, X8CrNiS18-9 (1.4305)
DN 125-150: Stainless steel, X17CrNi16-2 (1.4057)
DN 200-300: Stainless steel, X8CrNiS18-9 (1.4305)
Těsnění vřetena
DN 25-300: FPM
Hlava vřetena
DN 25-300: Stainless steel, X5CrNi18-10 (1.4301)

Připojení

welding / welding, EN (DIN)

Ovládání

DN 25-150
available with a T-key
DN 200-300
available with portable planet gear

We recommend angle gear operation for sizes DN 200 and larger.

Provozní podmínky

Teplota
-20 °C - +200 °C
Třída těsnosti
A (EN 12266-1)

Below -20 °C contact manufacturer. Lowest allowed ambient temperature -40 °C.

DN 25-300
Oblast vody
Oblast páry (není povoleno)
Krátkodobá provozní oblast

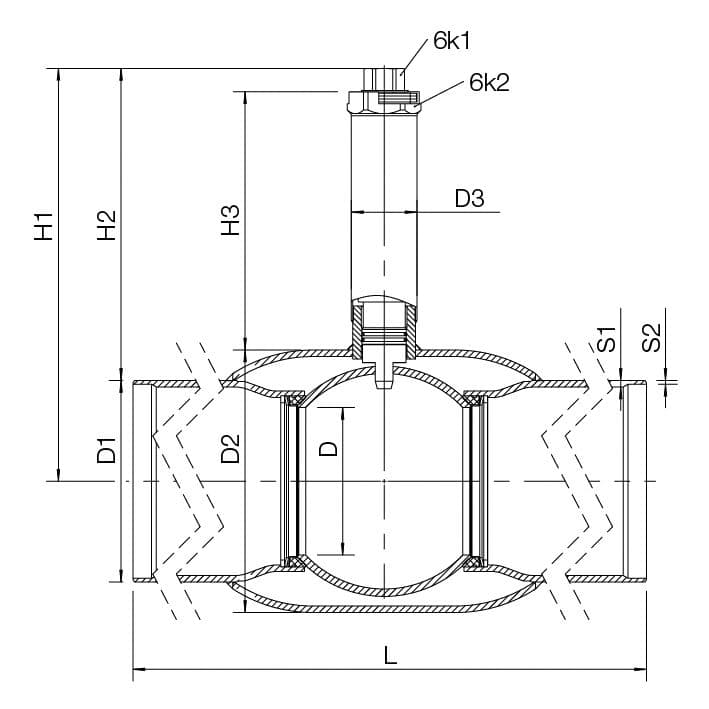

Rozměry

DN 25-300
DN 25-150
DN 200-300
DNPNProduktové čísloDD1D2D3D4H1H2H3LS1S26K16K2Kg
2525107025/SL20.033.748.333.736382.036534315004.02.6196.0
3225107032/SL25.042.460.333.736386.036434015003.62.6198.0
4025107040/SL32.048.370.033.736400.037634915004.52.6199.0
5025107050/SL40.060.376.133.736406.037634715004.02.91911.0
6525107065/SL50.076.1101.642.436415.037634815005.02.91916.0
8025107080/SL65.088.9121.042.436425.038034915005.63.21920.0
10025107100/SL80.0114.3146.060.360449.039235515006.33.62732.0
12525107125/SL100.0139.7177.860.360454.038434415006.34.02745.0
15025107150/SL125.0168.3219.160.360476.039134415007.14.52755.0
20025107200/SL150.0219.1273.076.1517.040734915007.14.5509083.5
25025107250/SL200.0273.0355.688.9560.042335015008.85.05090130.0
30025107300/SE250.0323.9457.0101.6610.044835018008.85.65090192.0

Other stem heights also available

Převodník čísel produktů

Produktové čísloStaré číslo Naval
107025/SL254866
107032/SL254867
107040/SL254868
107050/SL254869
107065/SL254870
107080/SL254871
107100/SL254872
107125/SL254873
107150/SL254874
107200/SL284816
107250/SL284817
107300/SE284818
