Valve Finder

Stainless steel ball valve

Série 234, welding / welding, EN (DIN), reduced bore, DN 100-300, PN 25

DN 100-300
Stáhnout technickou dokumentaci

Materials

Tělo
DN 100-300: Stainless steel, X2CrNiMo17-12-2 (1.4404)
Koule
DN 100-300: Stainless steel, X2CrNiMo17-12-2 (1.4404)
Těsnění koule
DN 100-300: PTFE+C
Vřeteno
DN 100-300: Stainless steel, X2CrNiMo17-12-2 (1.4404)
Těsnění vřetena
DN 100-300: FPM/NBR

Připojení

welding / welding, EN (DIN)

Ovládání

DN 100-300
manual gear

Provozní podmínky

Teplota
-20 °C - +200 °C
Třída těsnosti
A (EN 12266-1)

Below -20 °C contact manufacturer. Lowest allowed ambient temperature -40 °C.

DN 100-300

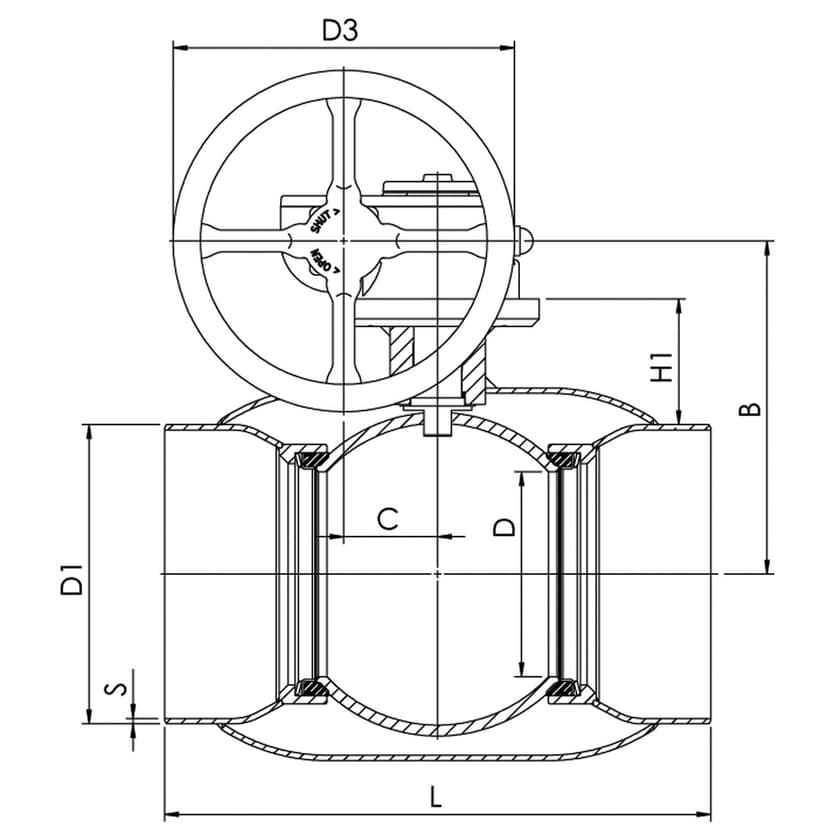

Rozměry

DN 100-300
DN 100-300
DN 100-300
DNPNProduktové čísloABCDD1D2D3EH1LSKg
10025234100187.01595380.0114.3139.712520268.03253.013
12525234125224.018353100.0139.7178.020022579.03254.020
15025234150224.020353125.0168.3219.120024685.03504.023
20025234200268.024469150.0219.1273.025029392.04004.040
25025234250301.029497200.0273.0355.6300345108.05304.077
30025234300424.0349138250.0323.9457.0600422132.05506.1139

Převodník čísel produktů

Produktové čísloStaré číslo NavalEANLVIRSKNRF
2341002864326415837650696376506945005145599172
2341252864336415837650702376507045005155599173
2341502864346415837650719376507145003835599174
2342002864366415837650726376507245003845599175
2342502864376415837650733376507345005165599176
234300
