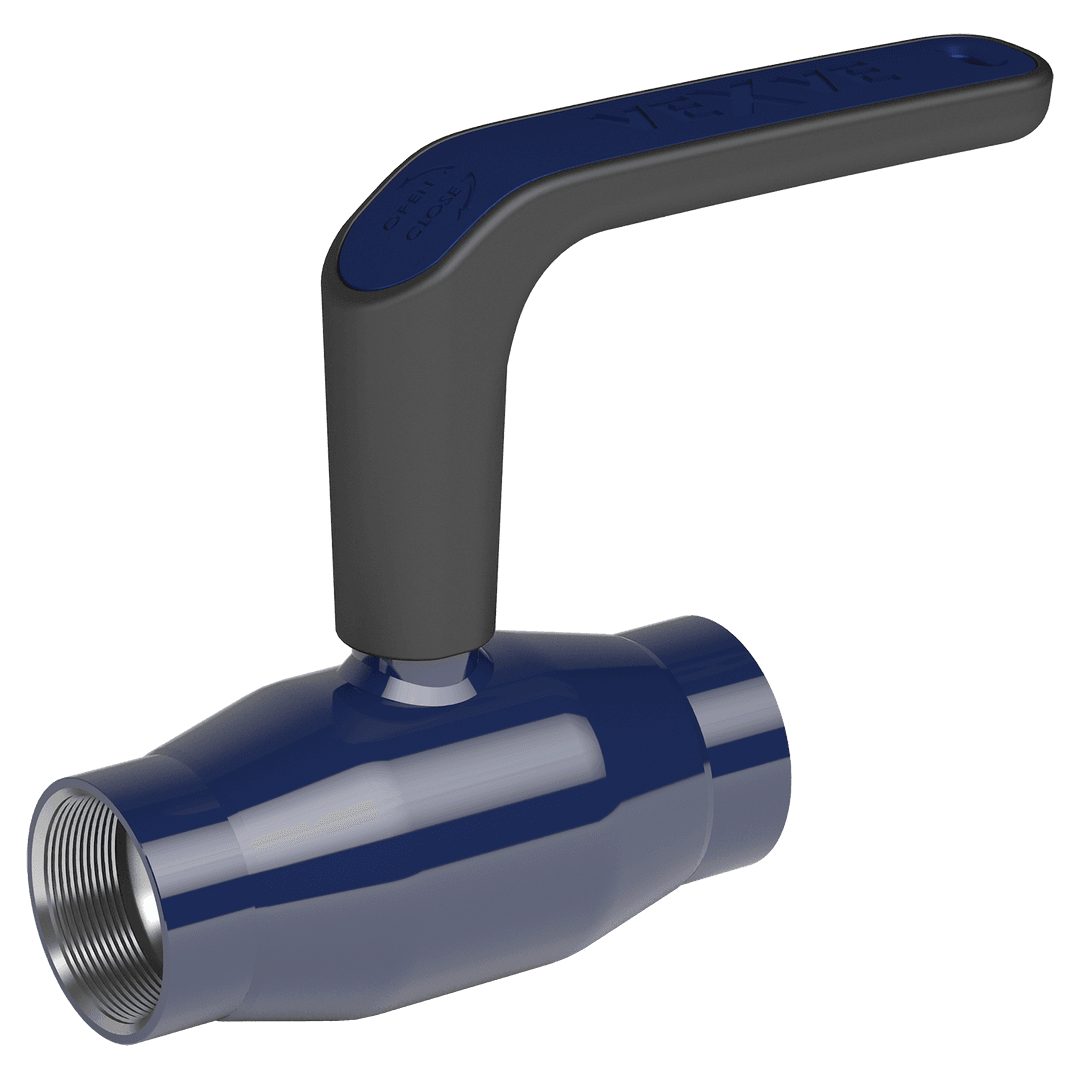

Teräspalloventtiili
102-sarja, sisäkierre / sisäkierre, supistettuaukkoinen, DN 10-50, PN 40
DN 10-50
Materiaalit
| Runko | DN 10-50: Teräs, P235GH (1.0345) |
| Pallo | DN 10-50: Ruostumaton teräs, X5CrNi18-10 (1.4301) |
| Pallon tiiviste | DN 10-50: PTFE+C |
| Kara | DN 10-50: Ruostumaton teräs, X8CrNiS18-9 (1.4305) |
| Karan tiiviste | DN 10-50: FPM |
Liitospäät
| sisäkierre / sisäkierre |
Operointi
| DN 10-50 | komposiittikahva |
Toimintaolosuhteet
| Lämpötila | -20 °C - +200 °C |
| Tiiveysluokka | A (EN 12266-1) |
Alle -20 °C ota yhteyttä valmistajaan. Alin sallittu ympäristön lämpötila -40 °C.
DN 10-50
vesialue
Höyryalue (ei sallittu)
lyhytaikainen toiminta-alue
Mitat
DN 10-50
DN 10-50
| DN | PN | Tuotenro. | LVI | A | D | D1 | D2 | D3 | H | H1 | L | Kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 40 | 102010X | 3755669 | 130.0 | 10.0 | Rp 3/8 | 33.7 | 32 | 119 | 86.0 | 75 | 0.4 |
| 15 | 40 | 102015X | 3755670 | 130.0 | 10.0 | Rp 1/2 | 33.7 | 32 | 119 | 84.0 | 85 | 0.4 |
| 20 | 40 | 102020X | 3755671 | 130.0 | 15.0 | Rp 3/4 | 42.4 | 32 | 123 | 81.0 | 100 | 0.6 |
| 25 | 40 | 102025X | 3755672 | 130.0 | 20.0 | Rp 1 | 48.3 | 32 | 125 | 84.0 | 115 | 0.7 |
| 32 | 40 | 102032X | 3755673 | 130.0 | 25.0 | Rp 1 1/4 | 60.3 | 32 | 129 | 83.0 | 130 | 1.1 |
| 40 | 40 | 102040X | 3755674 | 130.0 | 32.0 | Rp 1 1/2 | 70.0 | 32 | 133 | 84.0 | 150 | 1.4 |
| 50 | 40 | 102050X | 3755675 | 130.0 | 40.0 | Rp 2 | 76.1 | 32 | 140 | 85.0 | 180 | 2.0 |
Tuotenumeromuunnokset
| Tuotenro. | EAN | LVI | RSK | NRF |
|---|---|---|---|---|
| 102010X | 6415837556691 | 3755669 | 5495162 | 5599331 |
| 102015X | 6415837556707 | 3755670 | 5495163 | 5599332 |
| 102020X | 6415837556714 | 3755671 | 5495164 | 5599333 |
| 102025X | 6415837556721 | 3755672 | 5495165 | 5599334 |
| 102032X | 6415837556738 | 3755673 | 5495166 | 5599335 |
| 102040X | 6415837556745 | 3755674 | 5495167 | 5599336 |
| 102050X | 6415837556752 | 3755675 | 5495168 | 5599337 |
