Teräspalloventtiili , hitsattava / hitsattava, GOST, supistettuaukkoinen, DN 100-500, PN 25

Teräspalloventtiili

104/GS-sarja, hitsattava / hitsattava, GOST, supistettuaukkoinen, DN 100-500, PN 25

DN 100-500

Runko	DN 100-500: Teräs, P235GH (1.0345)
Pallo	DN 100-500: Ruostumaton teräs, X5CrNi18-10 (1.4301)
Pallon tiiviste	DN 100-500: PTFE+C
Kara	DN 100: Ruostumaton teräs, X8CrNiS18-9 (1.4305) DN 125-150: Haponkestävä teräs, X17CrNi16-2 (1.4057) DN 200-500: Ruostumaton teräs, X8CrNiS18-9 (1.4305)
Karan tiiviste	DN 100-500: FPM

hitsattava / hitsattava, GOST

DN 100-500

käsivaihde

Lämpötila	-20 °C - +200 °C
Tiiveysluokka	A (EN 12266-1)

Alle -20 °C ota yhteyttä valmistajaan. Alin sallittu ympäristön lämpötila -40 °C.

DN 100-500

vesialue

Höyryalue (ei sallittu)

lyhytaikainen toiminta-alue

DN 100-500

DN 100-500

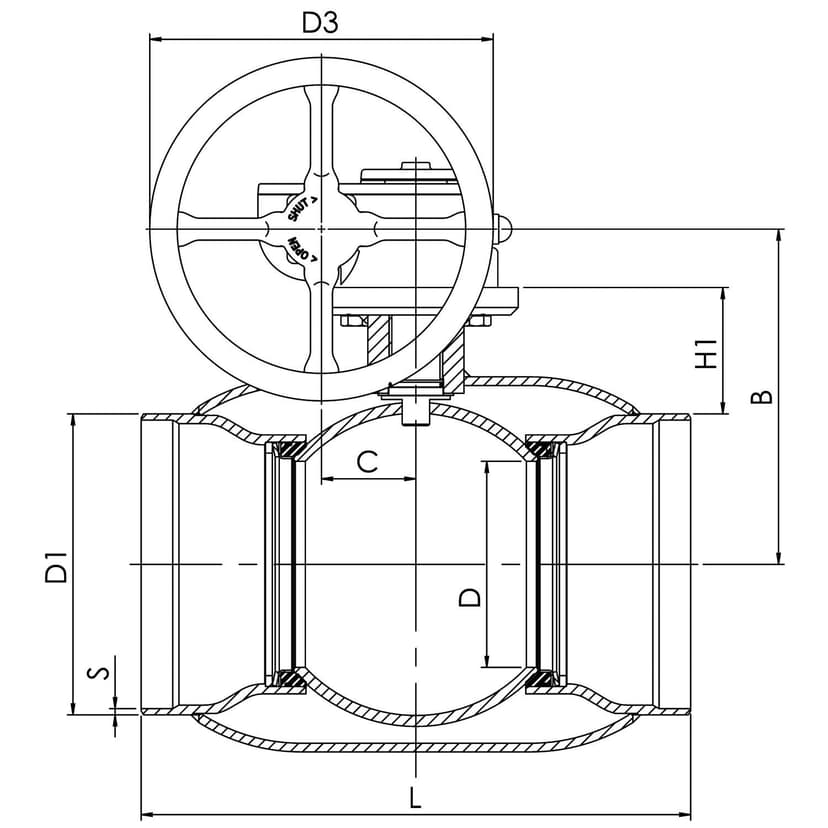

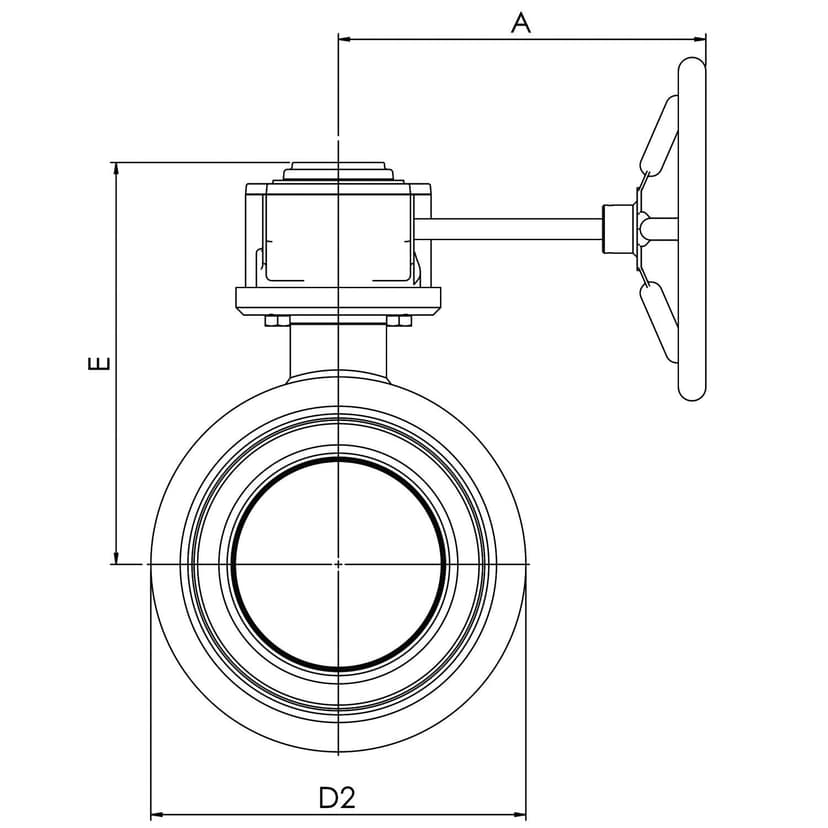

DN	PN	Tuotenro.	A	B	C	D	D1	D2	D3	E	H1	L	S	Kg
100	25	104100/GS	186.0	196	53	80.0	108	139.7	125	247	117.0	325	3.6	18
125	25	104125/GS	224.0	216	53	100.0	133	177.8	200	258	112.0	325	4.0	20
150	25	104150/GS	224.0	236	53	125.0	159	219.1	200	279	118.0	350	5.0	25
200	25	104200/GS	268.0	244	69	150.0	219	273.0	250	293	92.0	400	6.0	43
250	25	104250/GS	301.0	294	97	200.0	273	355.6	300	345	108.0	530	6.0	88
300	25	104300/GS	363.0	343	117	250.0	325	457.0	500	412	132.0	550	7.0	138
350	25	104350/GS	363.0	418	117	290.0	377	508.0	500	487	192.0	686	7.0	212
400	25	104400/GS	440.0	500	138	340.0	426	610.0	500	573	342.0	762	7.0	293
450	25	104450/GS	471.0	576	180	390.0	478	660.0	500	648	274.0	914	8.0	551
500	25	104500/GS	471.0	576	180	390.0	530	660.0	500	648	259.0	914	7.0	467
