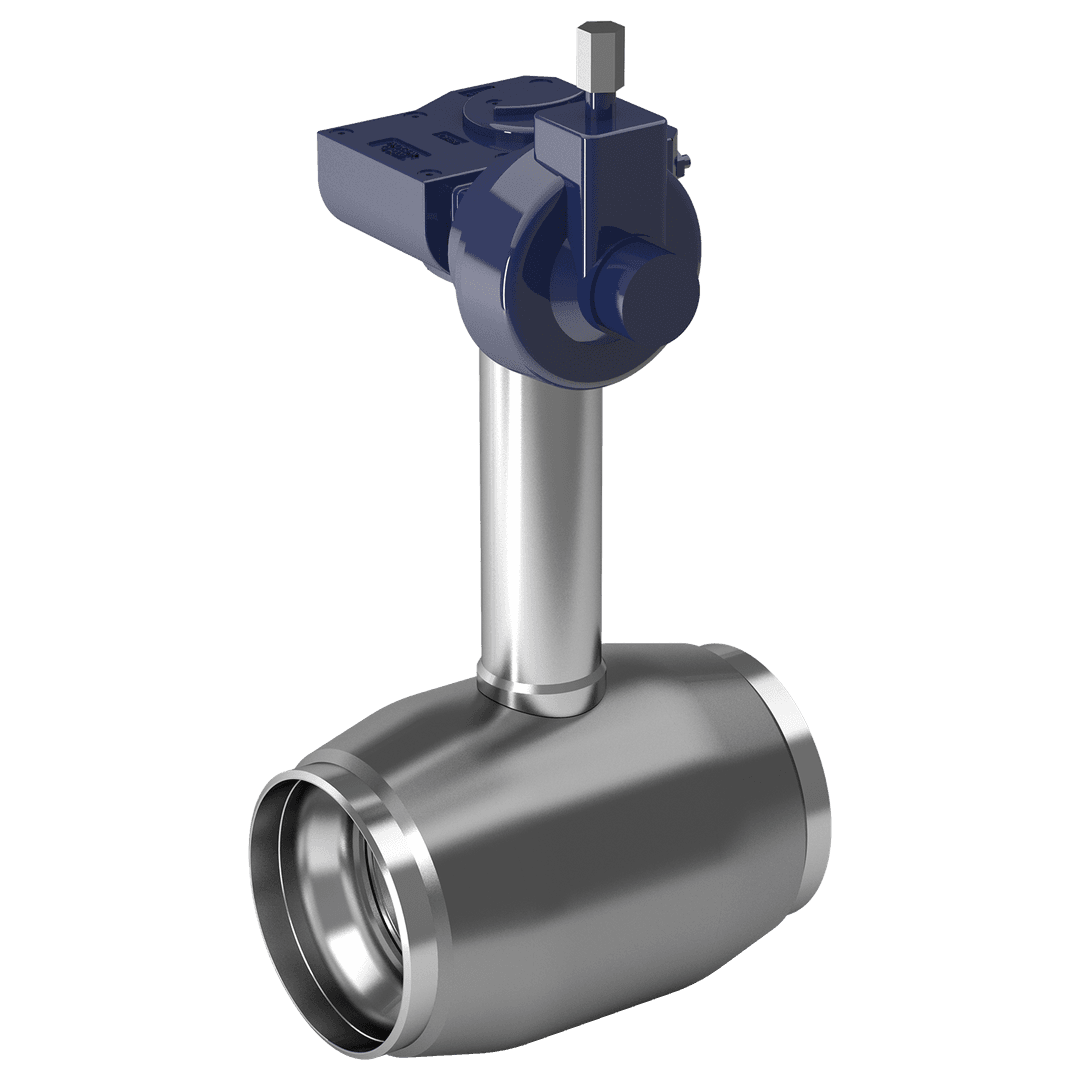

Maanalainen palloventtiili

107/S/HG-sarja, hitsattava / hitsattava, EN (DIN), supistettuaukkoinen, DN 200-500, PN 25

DN 200-500
Näytä tuotteeseen liittyvät tekniset dokumentit

Materiaalit

Runko
DN 200-500: Teräs, P235GH (1.0345)
Pallo
DN 200-500: Ruostumaton teräs, X5CrNi18-10 (1.4301)
Pallon tiiviste
DN 200-500: PTFE+C
Kara
DN 200-500: Ruostumaton teräs, X8CrNiS18-9 (1.4305)
Karan tiiviste
DN 200-500: FPM
Karan pää
DN 200-500: Ruostumaton teräs, X5CrNi18-10 (1.4301)

Liitospäät

hitsattava / hitsattava, EN (DIN)

Operointi

DN 200-500
venttiili on varustettu kulmavaihteella, standardi kuusiokoloadapteri 27 tai 32 mm

Toimintaolosuhteet

Lämpötila
-20 °C - +200 °C
Tiiveysluokka
A (EN 12266-1)

Alle -20 °C ota yhteyttä valmistajaan. Alin sallittu ympäristön lämpötila -40 °C.

DN 200-500
vesialue
Höyryalue (ei sallittu)
lyhytaikainen toiminta-alue

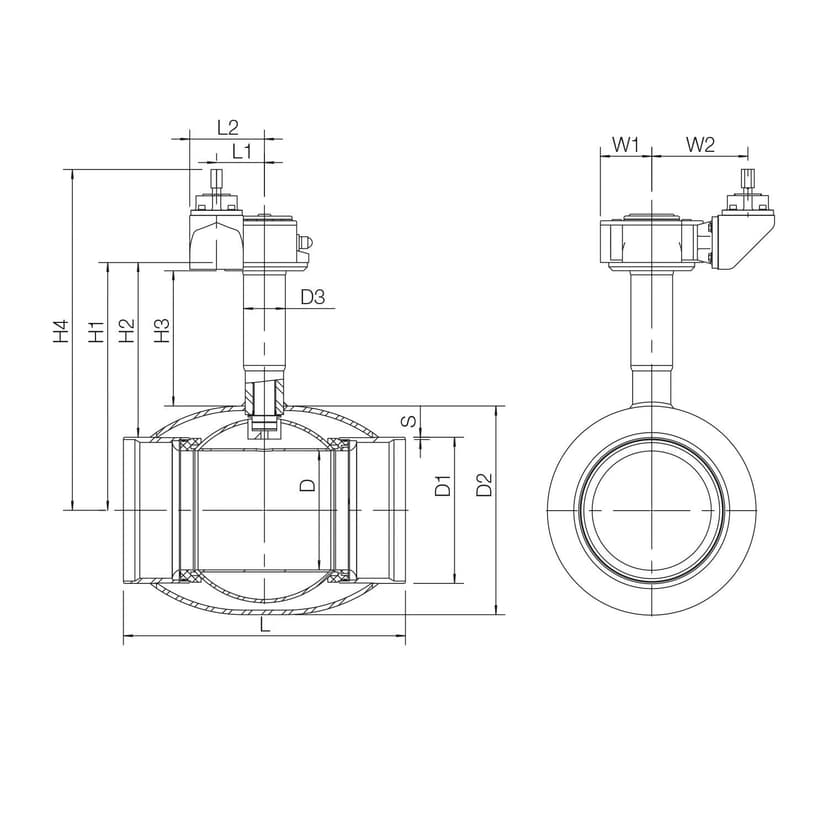

Mitat

DN 200-500
DN 200-500
DNPNTuotenro.DD1D2D3H1H2H3H4LL1L2S1S2W1W2Kg
20025107200/S/HG150.0219.1273.076.1490.038033471340084.01497.14.58119871
25025107250/S/HG200.0273.0355.688.9525.038932776553097.01628.85.090208109
30025107300/S/HG250.0323.9457.0101.6580.0418331809550138.02228.85.6141235154
35025107350/S/HG290.0355.6508.0114.3603.0425329832686138.022212.56.3141235229
40025107400/S/HG340.0406.4610.0168.3681.0478351910762138.022212.57.0141235324
45025107450/S/HG390.0457.0660.0178.0720.0491350946914182.02676.3188236602
50025107500/S/HG390.0508.0660.0178.0720.0466350946914182.026714.27.0188236508

Tuotenumeromuunnokset

Tuotenro.Vanha Naval-numero
107200/S/HG28463650
107250/S/HG28463750
107300/S/HG28463850
107350/S/HG284668
107400/S/HG284669
107450/S/HG
107500/S/HG284670
