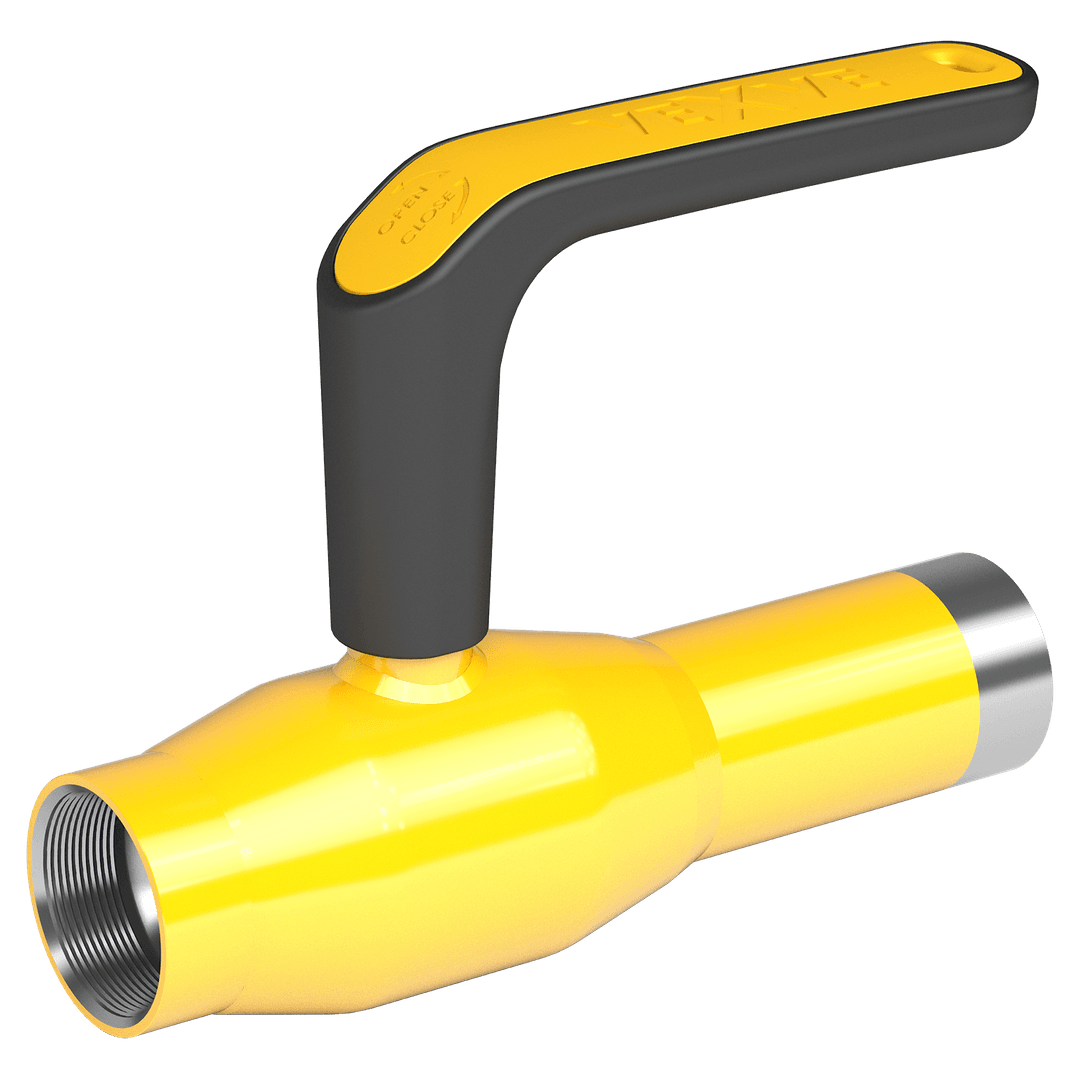

Kaasuventtiili

111-sarja, sisäkierre / hitsattava EN (DIN), supistettuaukkoinen, DN 15-50, PN 40

DN 15-50
Näytä tuotteeseen liittyvät tekniset dokumentit

Materiaalit

Runko
DN 15-50: Teräs, P235GH (1.0345)
Pallo
DN 15-50: Ruostumaton teräs, X5CrNi18-10 (1.4301)
Pallon tiiviste
DN 15-50: PTFE+C
Kara
DN 15-50: Ruostumaton teräs, X8CrNiS18-9 (1.4305)
Karan tiiviste
DN 15-50: FPM/NBR

Liitospäät

sisäkierre / hitsattava EN (DIN)

Operointi

DN 15-50
komposiittikahva

Toimintaolosuhteet

Lämpötila
-40 °C - +70 °C
Tiiveysluokka
A (EN 12266-1)

Alle -30 °C ota yhteyttä valmistajaan. Alin sallittu ympäristön lämpötila -40 °C.

DN 15-50

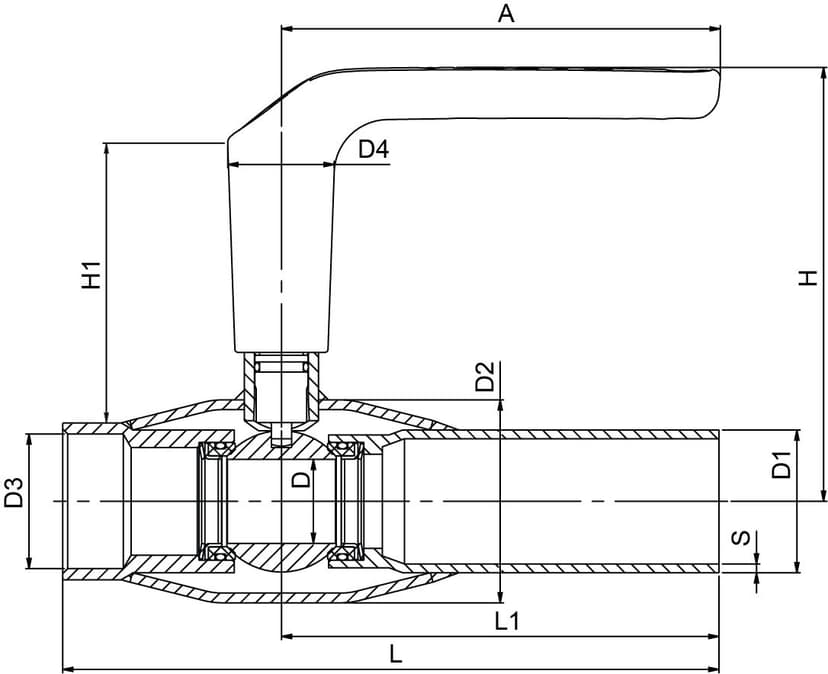

Mitat

DN 15-50
DN 15-50
DNPNTuotenro.LVIADD1D2D3D4HH1LL1SKg
1540111015X3785276130.010.021.333.7Rp 1/23211984.0158115.02.00.5
2040111020X3785277130.015.026.942.4Rp 3/43211981.0165115.02.30.7
2540111025X3785278130.020.033.748.3Rp 13212584.0172115.02.60.8
3240111032X3785279130.025.042.460.3Rp 1 1/43212983.0195130.02.61.2
4040111040X3785280130.032.048.370.0Rp 1 1/23213384.0205130.02.61.4
5040111050X3785281130.040.060.376.1Rp 23214085.0240150.02.92.0

Tuotenumeromuunnokset

Tuotenro.EANLVIRSKNRF
111015X6415837852762378527654952635599442
111020X6415837852779378527754952645599443
111025X6415837852786378527854952655599444
111032X6415837852793378527954952665599445
111040X6415837852809378528054952675599446
111050X6415837852816378528154952685599447
