Haponkestävä teräspalloventtiili
230/MM-sarja, hitsattava / hitsattava, NS-normi, supistettuaukkoinen, DN 10-100, PN 25-40
DN 10-50
Materiaalit
| Runko | DN 10-50: Haponkestävä teräs, AISI316L (1.4404) DN 65-100: Haponkestävä teräs, X2CrNiMo17-12-2 (1.4404) |
| Pallo | DN 10-50: Haponkestävä teräs, AISI316L (1.4404) DN 65-100: Haponkestävä teräs, X2CrNiMo17-12-2 (1.4404) |
| Pallon tiiviste | DN 10-100: PTFE+C |
| Kara | DN 10-50: Haponkestävä teräs, AISI316L (1.4404) DN 65-100: Haponkestävä teräs, X2CrNiMo17-12-2 (1.4404) |
| Karan tiiviste | DN 10-100: FPM/NBR |
Liitospäät
| hitsattava / hitsattava, NS-normi |
Operointi
| DN 10-50 | komposiittikahva |
| DN 65-100 | sinkitty teräskahva |
Toimintaolosuhteet
| Lämpötila | -20 °C - +200 °C |
| Tiiveysluokka | A (EN 12266-1) |
Alle -20 °C ota yhteyttä valmistajaan. Alin sallittu ympäristön lämpötila -40 °C.
DN 10-100
vesialue
Höyryalue (ei sallittu)
lyhytaikainen toiminta-alue
Mitat
DN 10-100
DN 10-50
DN 65-100
| DN | PN | Tuotenro. | LVI | A | D | D1 | D2 | D3 | H | H1 | L | S | Kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 40 | 230010X/MM | 3765241 | 130.0 | 10.0 | 13.5 | 33.7 | 32 | 119 | 86.0 | 230 | 1.6 | 0.5 |
| 15 | 40 | 230015X/MM | 3765242 | 130.0 | 10.0 | 20.0 | 33.7 | 32 | 119 | 86.0 | 230 | 2.0 | 0.7 |
| 20 | 40 | 230020X/MM | 3765243 | 130.0 | 15.0 | 25.0 | 42.4 | 32 | 123 | 87.0 | 230 | 2.0 | 0.9 |
| 25 | 40 | 230025X/MM | 3765244 | 130.0 | 20.0 | 30.0 | 48.3 | 32 | 125 | 86.0 | 230 | 2.0 | 1.2 |
| 32 | 40 | 230032X/MM | 3765245 | 130.0 | 25.0 | 36.0 | 60.3 | 32 | 129 | 85.0 | 260 | 2.0 | 1.7 |
| 40 | 40 | 230040X/MM | 3765246 | 130.0 | 32.0 | 45.0 | 70.0 | 32 | 133 | 87.0 | 260 | 2.5 | 2.3 |
| 50 | 40 | 230050X/MM | 3765247 | 130.0 | 40.0 | 54.0 | 76.1 | 32 | 140 | 88.0 | 300 | 2.6 | 3.4 |
| 65 | 25 | 230065/MM | 3765149 | 278.0 | 50.0 | 70.0 | 114.3 | 150 | 55.0 | 300 | 3.0 | 3.8 | |
| 80 | 25 | 230080/MM | 3765150 | 278.0 | 65.0 | 86.0 | 114.3 | 160 | 59.0 | 300 | 3.1 | 4.7 | |
| 100 | 25 | 230100/MM | 3765151 | 278.0 | 80.0 | 106.0 | 139.7 | 171 | 59.0 | 325 | 3.0 | 6.7 |
Tuotenumeromuunnokset
| Tuotenro. | Vanha Naval-numero | EAN | LVI | RSK | NRF |
|---|---|---|---|---|---|
| 230010X/MM | 6415837652416 | 3765241 | 5495210 | 5599384 | |
| 230015X/MM | 6415837652423 | 3765242 | 5495211 | 5599385 | |
| 230020X/MM | 6415837652430 | 3765243 | 5495212 | 5599386 | |
| 230025X/MM | 6415837652447 | 3765244 | 5495213 | 5599387 | |
| 230032X/MM | 6415837652454 | 3765245 | 5495214 | 5599388 | |
| 230040X/MM | 6415837652461 | 3765246 | 5495215 | 5599389 | |
| 230050X/MM | 6415837652478 | 3765247 | 5495216 | 5599391 | |
| 230065/MM | 286330 | 6415837651495 | 3765149 | 4500406 | |
| 230080/MM | 286331 | 6415837651501 | 3765150 | 4500407 | |
| 230100/MM | 286332 | 6415837651518 | 3765151 | 450040 |
Tuotteeseen liittyvät tekniset dokumentit
Käyttöohjeet

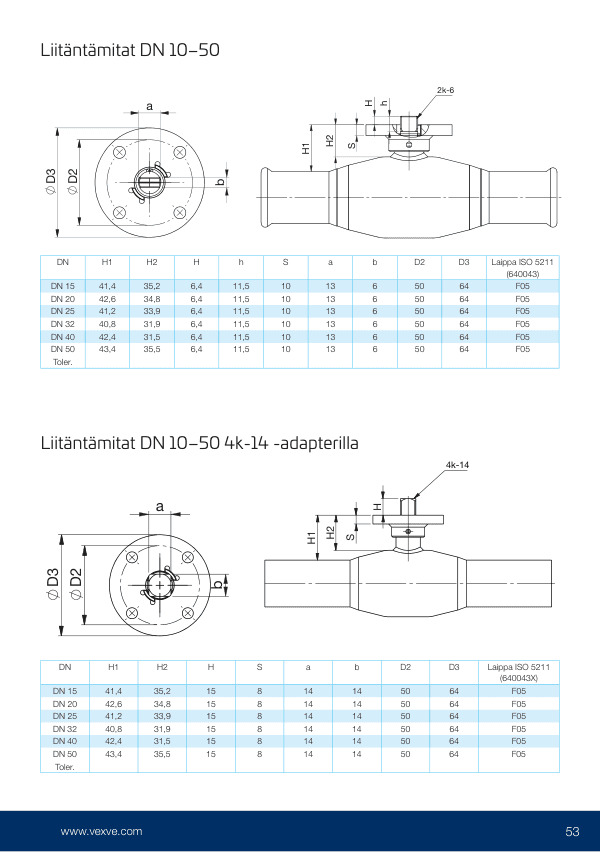

Haponkestävät teräspalloventtiilit, liitäntämitat
