Venttiilihaku
Linjasäätöventtiili, haponkestävä teräs
248-sarja, puristus / puristus, EN (DIN), supistettuaukkoinen, DN 15-50, PN 16
DN 15-50
Materiaalit
| Runko | DN 15-50: Haponkestävä teräs, X2CrNiMo17-12-2 (1.4404) |
| Pallo | DN 15-50: Haponkestävä teräs, X2CrNiMo17-12-2 (1.4404), Virtausputki komposiitti |
| Pallon tiiviste | DN 15-50: PTFE+C |
| Kara | DN 15-50: Haponkestävä teräs, X2CrNiMo17-12-2 (1.4404) |
| Karan tiiviste | DN 15-50: FPM/NBR |
| Mittayhde | DN 15-50: Itsetiivistyvä, haponkestävä teräs, X2CrNiMo17-12-2 (1.4404) / EPDM |
Puristusliittimen O-rengas (LBP) DN 15-50 : CIIR
Liitospäät
| puristus / puristus, EN (DIN) |
Operointi
| DN 15-50 | tarkkuussäädin |
Toimintaolosuhteet
| Lämpötila | -20 °C - +120 °C |
| Tiiveysluokka | A (EN 12266-1) |
Alle -20 °C ota yhteyttä valmistajaan. Alin sallittu ympäristön lämpötila -40 °C.
DN 15-50

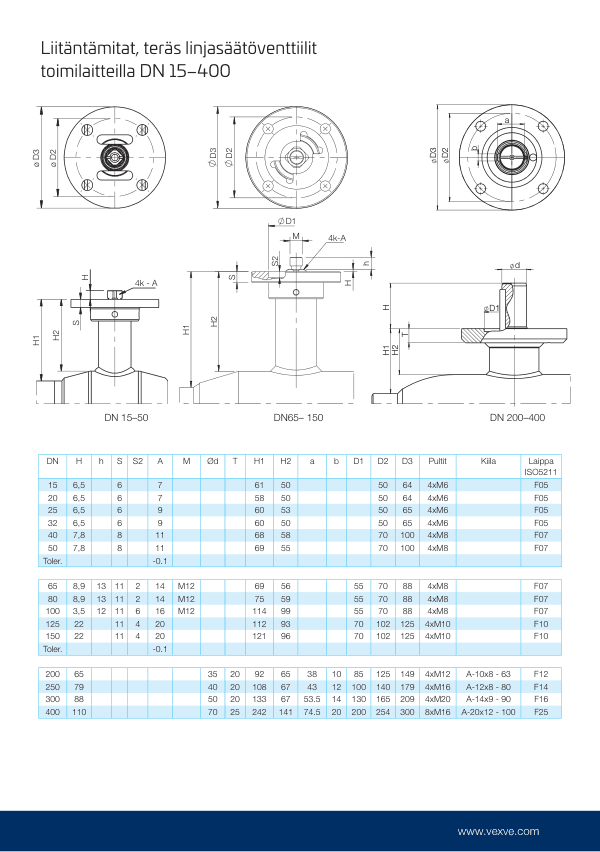

Mitat
DN 15-50
DN 15-50
| DN | PN | Tuotenro. | LVI | D1 | D2 | D3 | H | H1 | H2 | L | L1 | L2 | Kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 16 | 248015X | 4011630 | 21.3 | 33.7 | 77 | 100 | 37.0 | 68 | 230 | 20.0 | 72 | 0.9 |
| 20 | 16 | 248020X | 4011631 | 25.3 | 42.4 | 77 | 106 | 38.0 | 69 | 236 | 21.0 | 72 | 1.0 |
| 25 | 16 | 248025X | 4011632 | 31.3 | 48.3 | 77 | 106 | 36.0 | 69 | 230 | 23.0 | 72 | 1.2 |
| 32 | 16 | 248032X | 4011633 | 38.4 | 60.3 | 77 | 110 | 34.0 | 69 | 230 | 26.0 | 72 | 1.5 |
| 40 | 16 | 248040X | 4011634 | 45.4 | 70.0 | 77 | 115 | 36.0 | 69 | 250 | 30.0 | 72 | 1.8 |
| 50 | 16 | 248050X | 4011635 | 57.5 | 76.1 | 77 | 122 | 38.0 | 69 | 250 | 35.0 | 72 | 2.5 |
Vexven linjasäätöventtiilit löytyvät mm. TA-SCOPE- ja SmartBalancing-mittalaitteiden kirjastoista.
Tuotenumeromuunnokset
| Tuotenro. | LVI | RSK |
|---|---|---|
| 248015X | 4011630 | 4883150 |
| 248020X | 4011631 | 4883151 |
| 248025X | 4011632 | 4883152 |
| 248032X | 4011633 | 4883153 |
| 248040X | 4011634 | 4883154 |
| 248050X | 4011635 | 4883155 |
