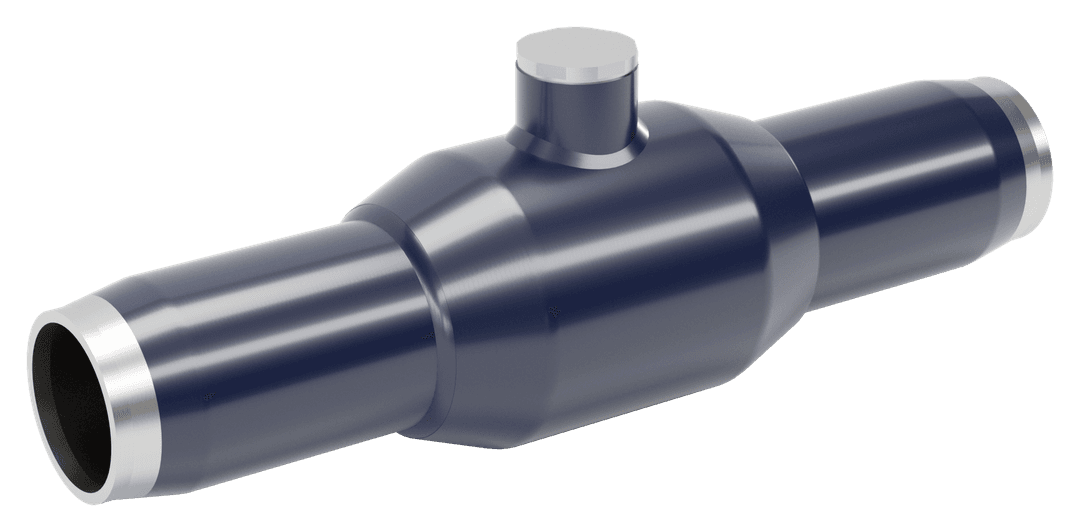

Haaroitusventtiili
320-sarja, hitsattava / hitsattava, EN (DIN), täysaukkoinen, DN 20-200, PN 25-40
DN 20-80
Materiaalit
| Runko | DN 20-200: Teräs, P235GH (1.0345) |
| Pallo | DN 20-200: Ruostumaton teräs, X5CrNi18-10 (1.4301) |
| Pallon tiiviste | DN 20-200: PTFE+C |
| Kara | DN 20-200: Ruostumaton teräs, X8CrNiS18-9 (1.4305) |
| Karan tiiviste | DN 20-200: FPM |
Liitospäät
| hitsattava / hitsattava, EN (DIN) |
Operointi
| DN 20-200 | hylsyavaimella |
Toimintaolosuhteet
| Lämpötila | -20 °C - +200 °C |
| Tiiveysluokka | A (EN 12266-1) |
Alle -20 °C ota yhteyttä valmistajaan. Alin sallittu ympäristön lämpötila -40 °C.
DN 20-200

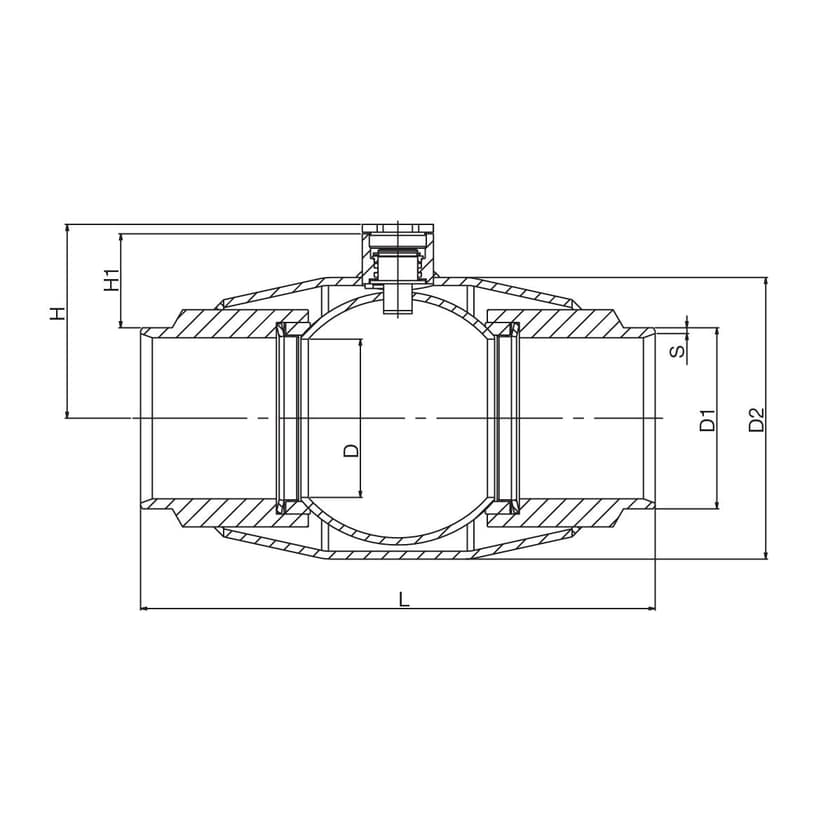

Mitat
DN 20-200
DN 20-80
DN 100-125
DN 150-200
| DN | PN | Tuotenro. | D | D1 | D2 | H | H1 | L | S | HEX1 | HEX2 | Kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 40 | 320020 | 20.0 | 26.9 | 48.3 | 40 | 23.0 | 230 | 2.3 | 9 | 22 | 1.1 |
| 25 | 40 | 320025 | 25.0 | 33.7 | 60.3 | 45 | 24.0 | 260 | 2.6 | 9 | 22 | 1.3 |
| 32 | 40 | 320032 | 32.0 | 42.4 | 70.0 | 50 | 24.0 | 260 | 2.6 | 9 | 22 | 1.5 |
| 40 | 40 | 320040 | 40.0 | 48.3 | 76.1 | 56 | 27.0 | 300 | 2.9 | 9 | 22 | 2.4 |
| 50 | 25 | 320050 | 50.0 | 60.3 | 101.6 | 74 | 38.0 | 300 | 2.9 | 15 | 32 | 3.3 |
| 65 | 25 | 320065 | 65.0 | 76.1 | 121.0 | 87 | 42.0 | 300 | 3.2 | 15 | 32 | 4.6 |
| 80 | 25 | 320080 | 80.0 | 88.9 | 139.7 | 104 | 53.0 | 325 | 3.6 | 15 | 36 | 7.2 |
| 100 | 25 | 320100 | 100.0 | 114.3 | 177.8 | 123 | 59.0 | 325 | 3.6 | 19 | 41 | 15.8 |
| 125 | 25 | 320125 | 125.0 | 139.7 | 219.1 | 143 | 67.0 | 360 | 3.6 | 19 | 41 | 20.4 |
| 150 | 25 | 320150 | 150.0 | 168.3 | 273.0 | 182 | 90.0 | 350 | 4.5 | 32 | 65 | 29.0 |
| 200 | 25 | 320200 | 200.0 | 219.1 | 355.6 | 220 | 103.0 | 400 | 5.0 | 32 | 65 | 52.0 |
