Venttiilihaku

Säätö- ja sulkuläppäventtiili

BRCW2-sarja, hitsattava / hitsattava, EN (DIN), supistettuaukkoinen, DN 900-1200, PN 25

DN 900-1200
Näytä tuotteeseen liittyvät tekniset dokumentitLataa useita datasivuja

Materiaalit

Runko
DN 900-1200: Teräs, P355NL1 (1.0566) / P355QH1 (1.0571)
Läppä
DN 900-1200: Ruostumaton teräs, GX5CrNiMo19-11-2 (1.4408)
Tiiviste
DN 900-1200: 1.4542 + HCr pinnoite
Kara
DN 900-1200: Ruostumaton teräs, X3CrNiMoN27-5-2 (1.4460)
Karan tiiviste
DN 900-1200: Grafiitti
Laakeri
DN 900-1200: PTFE + AISI 316 net

Liitospäät

hitsattava / hitsattava, EN (DIN)

Operointi

DN 900-1200
käsivaihde

Toimintaolosuhteet

Runko
PN_25
Läppä
Lämpötila
-40 °C - +250 °C
Tiiveysluokka
A tai B (EN 12266-1) vaatimusten mukaisesti

DN 1200: -20 °C – +200 °C. Alle 0 °C ota yhteys valmistajaan. Alin sallittu ympäristön lämpötila -40 °C.

DN 900-1200

Mitat

DN 900-1200
DN 900-1200
DN 900-1200
DNPNTuotenro.LVIDD1H1H2H3H4H5LL1L2L3Kg
90025BRC900W24042649914.0400631.081310986231003510221.02565051122
100025BRC1000W240426501016.0400678.087911646891069550224.02565061344
120025BRC1200W240426521219.0500730.0104314238561304580285.02506322178

Tuotenumeromuunnokset

Tuotenro.EANLVIRSKNRF
BRC900W26415840426493404264945006185536042
BRC1000W26415840426509404265045006195536043
BRC1200W26415840426523404265245006205536044

Tuotteeseen liittyvät tekniset dokumentit

  1. Käyttöohjeet

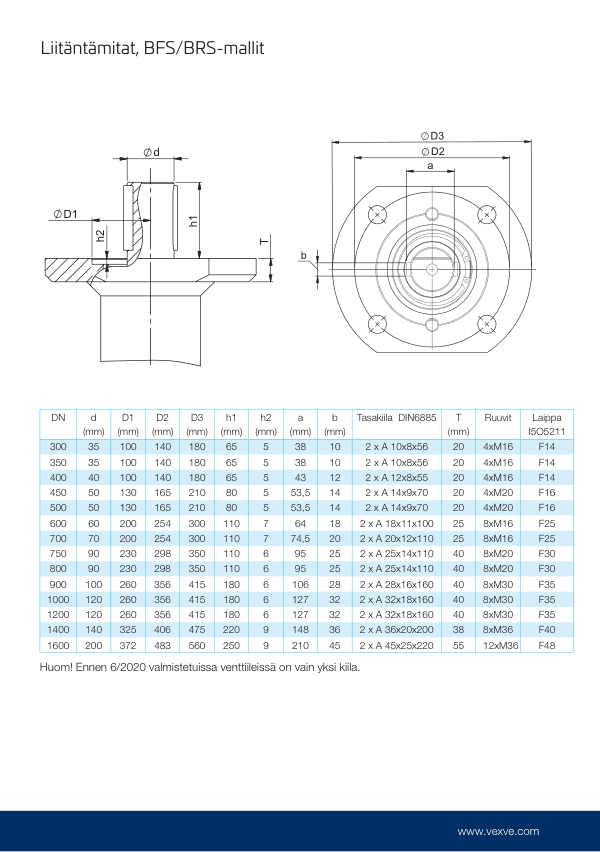

    1. Läppäventtiilit, liitäntämitat

      Läppäventtiilit, liitäntämitat

      PDF
    2. Vexve Butterfly Valve Kv Curves For DN300 800 EN

      Vexve Butterfly Valve Kv Curves For DN300 800 EN

      PDF
    3. Vexve Butterfly Valve Kv Curves For DN900 1200 EN

      Vexve Butterfly Valve Kv Curves For DN900 1200 EN

      PDF
    4. Läppäventtiilit, asennus-, käyttö- ja huolto-ohjeet

      Läppäventtiilit, asennus-, käyttö- ja huolto-ohjeet

      PDF
    5. Vexve Butterfly Valves Kv Value Chart EN

      Vexve Butterfly Valves Kv Value Chart EN

      PDF
    6. Vexve Butterfly Valves Pressure Loss Diagram DN300 1400

      Vexve Butterfly Valves Pressure Loss Diagram DN300 1400

      PDF
    7. Vexve Butterfly Valves Operating Torques EN

      Vexve Butterfly Valves Operating Torques EN

      PDF

  2. Sertifikaatit

    1. Certificate For Ball And Butterfly Valves

      Certificate For Ball And Butterfly Valves

      PDF
    2. Declaration of Conformity FR

      Declaration of Conformity FR

      PDF
    3. Declaration of Conformity

      Declaration of Conformity

      PDF
    4. T V AGFW FW428 BFS BFC

      T V AGFW FW428 BFS BFC

      PDF
