Ominaisuudet

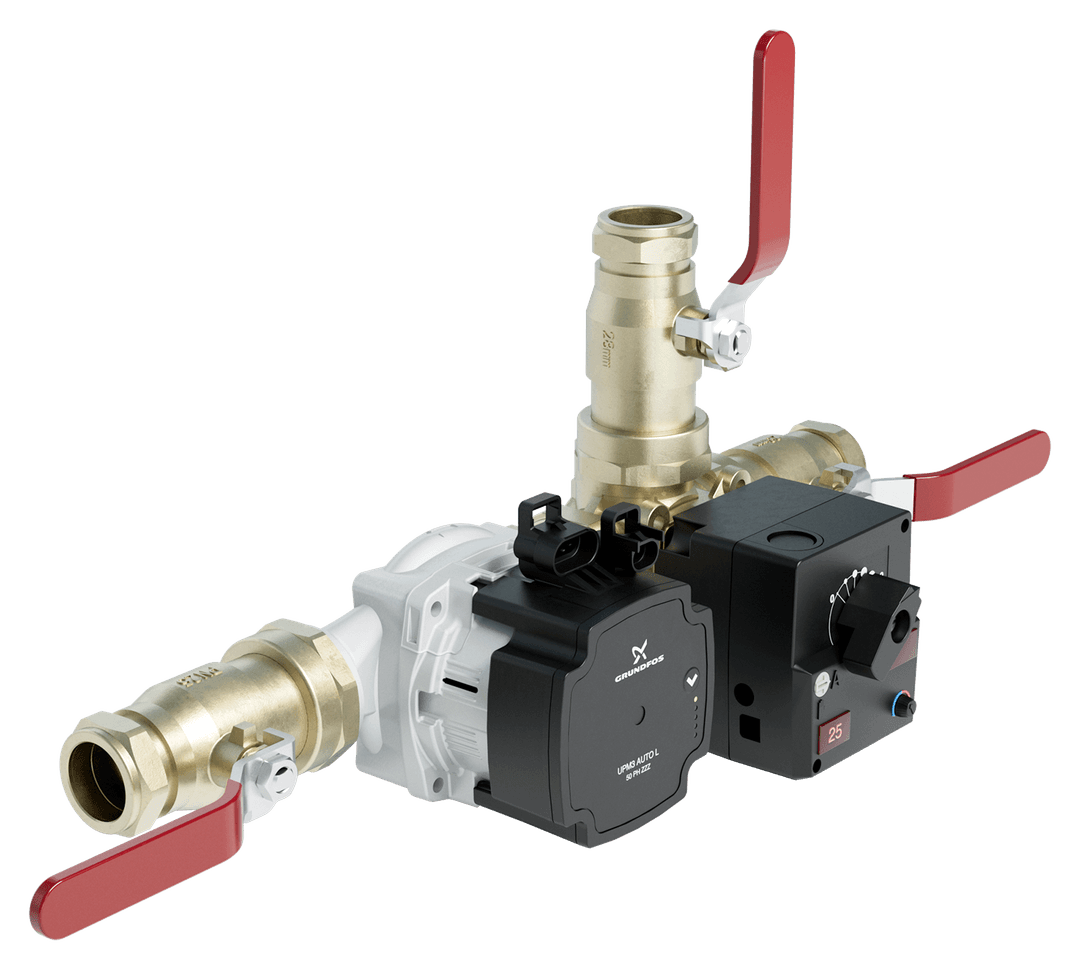

• Tehtaalla valmiiksi koottu kompakti latausryhmä, joka varmistaa ongelmattoman ja nopean asennuksen varaaja- ja lämmönlähdejärjestelmiin
• Latausryhmä saa aikaan lämmönlähteen nopean lämpötilannousun ja varaajan lataaminen alkaa automaattisesti heti kun toimintalämpötila on saavutettu, näin lämmönlähteen hyötysuhde paranee ja käyttöikä pitenee
• Latauksen alkuvaiheessa lämpötila kerrostuu varaajaan voimakkaasti, jonka ansiosta lämpöenergiaa on saatavilla hyvin nopeasti polton alettua
• Automaattinen sulkutoiminto sulkee ohituslinjan latauksen loppuvaiheessa ja varmistaa siten varaajan maksimaalisen latauksen
• Paluulämpötila säädettävissä portaattomasti 0–95 °C yhdellä säätönupilla
• Soveltuu erinomaisesti käytettäväksi kiertovesitakkojen- ja kiukaiden yhteydessä helposti säädettävän paluulämpötilan ansiosta, näin myös erilaiset lämmönlähteet saadaan toimimaan aina optimilämpötilassa
• Latausryhmä on helppo huoltaa ja kaikki kuluvat osat ovat helposti vaihdettavissa ilman, että järjestelmää tarvitsee tyhjentää vedestä

Tekniset tiedot

Latauspumppu: Grundfos UPM3 AUTO L -50 (230 VAC 50/60 Hz 2-33 W)

Maksimi kattilateho: 65 kW (maksimi virtaama ~2500 l/h)

Maksimi työlämpötila: 110 °C

Maksimi työpaine: 0,6 MPa (6 bar)

Paluulämpötila: Säädettävissä portaattomasti 0–95 °C

Yhdekoko: Rp 32 tai Rp 25 tai CU28mm (integroitu sulkutoiminto)

Materiaali: messinki ja valurauta

Sekoitusventtiiliin integroitu takaisku- ja ohikierron sulkutoiminto

Mekaaninen asetus varmistaa asetusten säilymisen sähkökatkon yhteydessä

Mitat (leveys x korkeus x syvyys): 385 x 175 x 165 mm

Paino: 4,1 kg

Sisältää

Moottoriyksikkö / AMCTS-säädin 24 VAC / 140s / 90-astetta / 5Nm

• IP41-suojausluokka
• käsikäyttökytkin ja mekaaninen asennonosoitus etulevyssä

Ulkoinen virtalähde, 230 VAC 50 Hz / 18 VAC, 300 mA

• 2,5 metrin johto, DC-plug -liitäntä suoraan moottoriosaan / säätimeen

Menoveden lämpötila-anturi (NTC 2K2)

• 1 metrin johdolla, RJ12-liitin
• putkikiinnityssiteet

Sulkuyhteet 3kpl

• 1 ½” x 1 ¼” tai 1 ½” x 1” tai 1 ½” x CU28mm

Vexve AMV3231 3-tie sekoitusventtiili

• 1530070 DN 40 kvs.15

Vexve Yhdistäjä

• 1 ½” x 1 ½”

Grundfos latauspumppu

• UPM3 AUTO L -50

Liitäntäadapterit venttiileille

Vexve AM-sarja ja Termomix-venttiilit sekä muut ns. 4-pistekiinnitysventtiilit (adaptereita saatavilla useisiin muihinkin venttiileihin), Grundfos-latauspumppu

Laite täyttää seuraavat ympäristövaatimukset ja standardit

• Käyttölämpötila 0 … +40 °C
• Varastointilämpötila −20 … +60 °C
• Kuljetuslämpötila −20 … +60 °C
• Kosteus 0–100 % RH, Ei-kondensoivat olosuhteet
• RoHs 2002/95/EC
• CE-merkintä 93/68/EEC
• EMC-direktiivi 2004/108/EEC
• LVD-direktiivi 2006/95/EC
• Yleiset vaatimukset kotitalouden ohjauslaitteille EN 60730–1:2000
• Lämpötilasäätimien erityisvaatimukset EN 60730-2-9:2002
