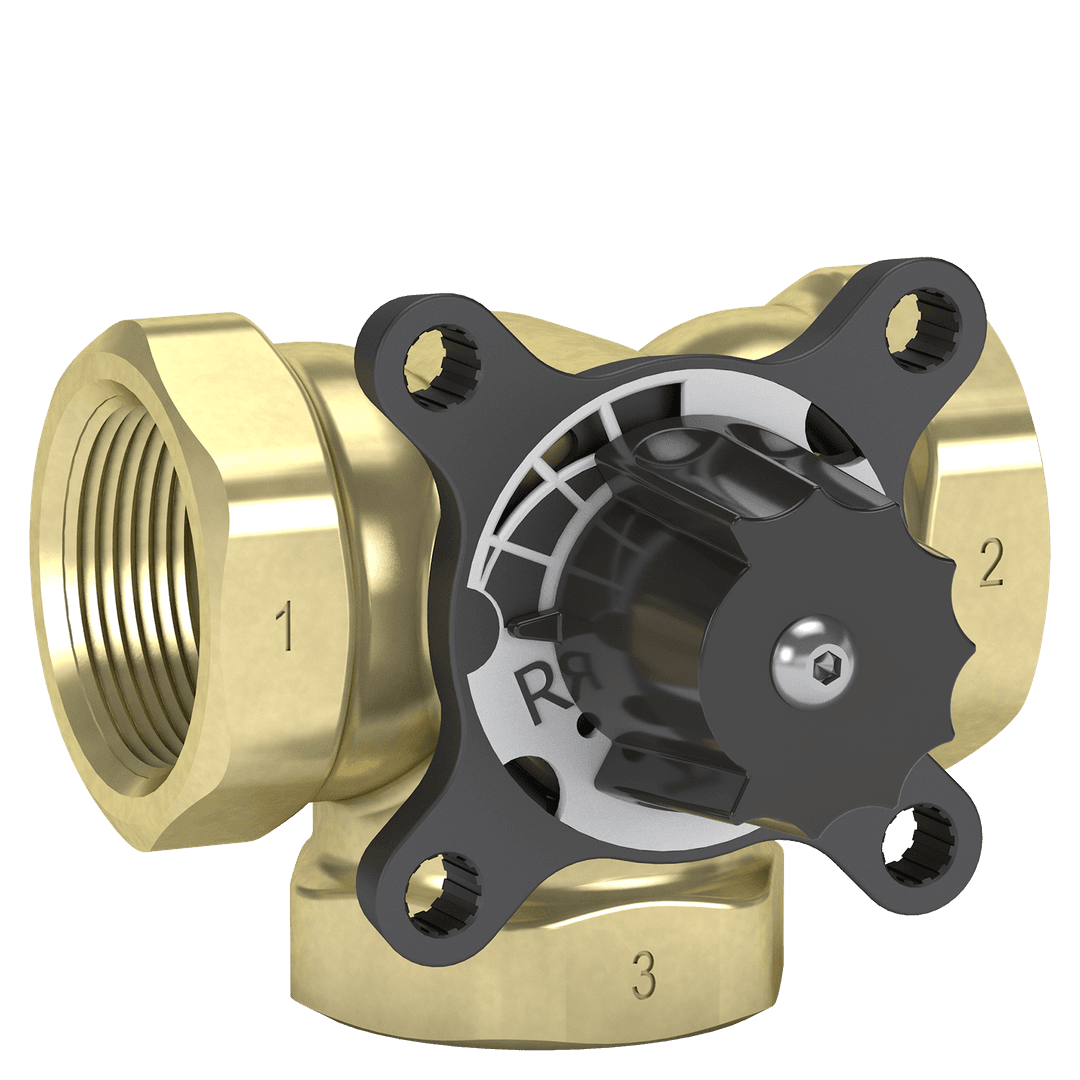

Vexve AMV3, DN 15-32
Messinkiset 3-tie sekoitus- ja jakoventtiilit, sisä- ja ulkokierre sekä puristusliittimet
Ominaisuudet
Toiminta:
Voidaan käyttää sekä sekoitus- että jakoventtiilinä lämmitys- ja jäähdytysjärjestelmissä
Kätisyys:
Vaihdettavissa ilman työkaluja - myös paineenalaisena
Liitospäät:
Sisäkierre DN 15, 20, 25 ja 32 / ulkokierre DN 20, 25, 32 ja 40 / CU22mm ja CU28mm
Motorisointi:
Standardi 4-pistekiinnitys
Soveltuvat toimilaitteet:
Esimerkiksi Belimo, Ouman, Seltron, Evenes, Automix, Vexve, ESBE
Huolto:
Huoltovapaa – O-renkaat, kara ja kansi vaihdettavissa
Tekniset tiedot
| Runko: | DZR-messinki | |
| Suljin: | DZR-messinki | |
| Kansi: | Forton | |
| Kahva: | POM | |
| O-renkaat: | EPDM | |
| Kierteet: | ISO 228/1 | |
| Väliaine: | vesi, glykoli | |
| Maksimi työpaine: | 10 bar | |
| Maksimi sulkupaine: | 4 bar | |
| Käyttölämpötila: | ?10 °C – +120 °C | |
| Vääntömomentti: | < 3 Nm | |
| Kääntökulma: | 90-astetta | |
| Tiiveysluokka | < 0,1 %, 2 bar/ 90 °C |
Sisäkierre

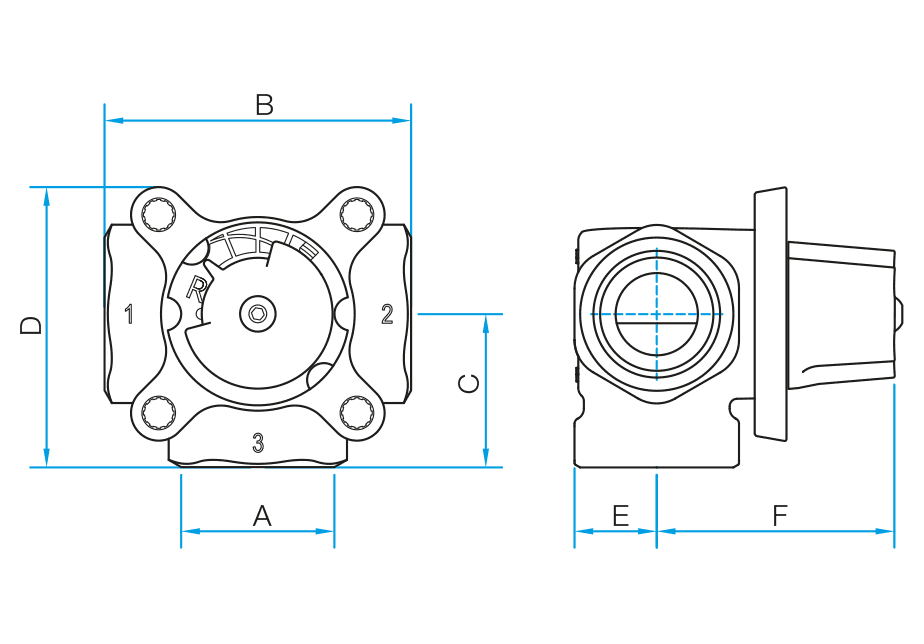

| Nimike | Tuotenumero | LVI-numero | RSK-numero | EAN | DN | Kv | A | B mm | C mm | D mm | E mm | F mm | kg |
| Vexve AMV 3104 | 1 530 015 | 4023179 | 4905546 | 64158 4023179 0 | 15 | 2,5 | "Rp1/2""" | 72 | 36 | 62 | 17 | 60 | 0,5 |
| Vexve AMV 3111 | 1 530 020 | 4023180 | 4905547 | 64158 4023180 6 | 20 | 4 | "Rp3/4""" | 72 | 36 | 62 | 18 | 60 | 0,5 |
| Vexve AMV 3112 | 1 530 025 | 4023181 | 4905548 | 64158 4023181 3 | 20 | 6,3 | "Rp3/4""" | 72 | 36 | 62 | 18 | 60 | 0,5 |
| Vexve AMV 3121 | 1 530 030 | 4023182 | 4905549 | 64158 4023182 0 | 25 | 8 | Rp1” | 82 | 41 | 67 | 22 | 64 | 0,9 |
| Vexve AMV 3131 | 1 530 040 | 4023184 | 4905551 | 64158 4023184 4 | 32 | 15 | "Rp1 1/4""" | 94 | 47 | 73 | 25 | 64 | 1 |
