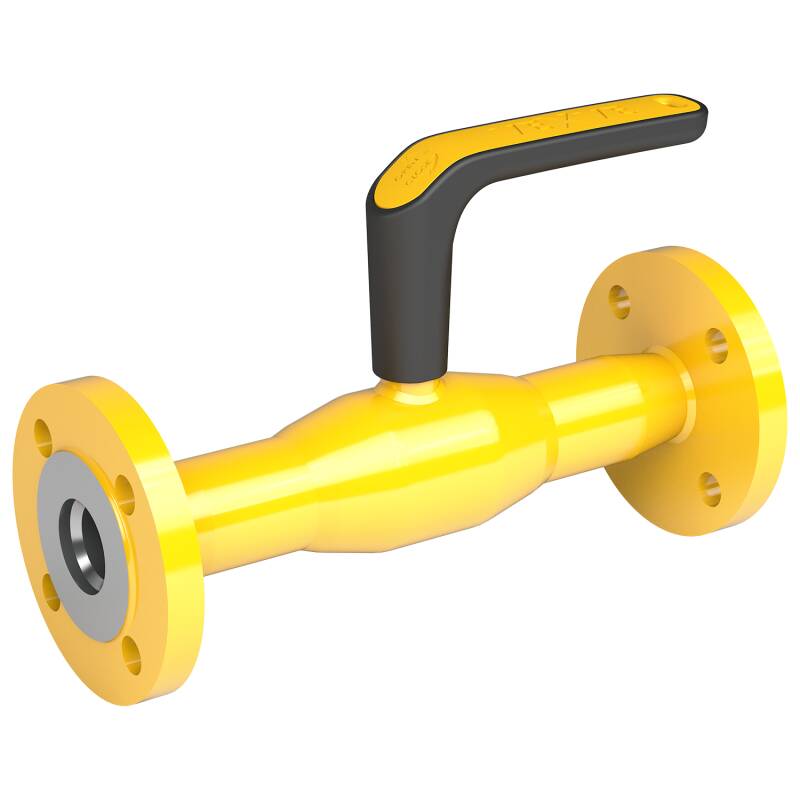

vexve kulowe zawory gazowe typu x , X-seria, uchwyt, kołnierz / kołnierz, DN 15-40, pełnoprzelotowy
Materiały
| Korpus | DN 15-40 : Stal, P235GH (1.0345) |
| Kula | DN 15-40 : Stal nierdzewna, X5CrNi18-10 (1.4301) |
| Uszczelnienie kuli | DN 15-40 : PTFE+C |
| Trzpień | DN 15-40 : Stal nierdzewna, X8CrNiS18-9 (1.4305) |
| Uszczelnienie trzpienia | DN 15-40 : FPM/NBR |
Złącze
| Kołnierze | EN 1092-1 Dostępne PN 40 |
Działanie
DN 15-40 : z uchwytem kompozytowym
Warunki pracy
od -40°C do +70°C
Ponad 70°C, skontaktować się z producentem
Poniżej -30°C, skontaktować się z producentem
Najniższa dopuszczalna temperatura
otoczenia -40 °C
Klasa szczelności A (EN 12266-1)
Wykres ciśnienie-temperatura
Wymiary
DN 15-40
| DN | PN | Nr katalogowy | A | D | D1 | D2 | D3 | D4 | H | H1 | L | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 40 | 309015X | 130 | 15 | 95.0 | 65.0 | 14.0 | 32.0 | 123 | 87 | 245 | 2.5 |
| 20 | 40 | 309020X | 130 | 20 | 105.0 | 75.0 | 14.0 | 32.0 | 125 | 86 | 245 | 3.0 |
| 25 | 40 | 309025X | 130 | 25 | 115.0 | 85.0 | 14.0 | 32.0 | 129 | 85 | 275 | 4.0 |
| 32 | 40 | 309032X | 130 | 32 | 140.0 | 100.0 | 18.0 | 32.0 | 133 | 87 | 275 | 5.5 |
| 40 | 40 | 309040X | 130 | 40 | 150.0 | 110.0 | 18.0 | 32.0 | 140 | 88 | 320 | 6.8 |
Numery katalogowe i pobierania
| Nr katalogowy | EAN | LVI | RSK | NRF | MM | DN | PN | Kv | Zdjęcie | kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 309015X | 3785305 | 5495292 | 5599474 | 15 | 40 | 2.5 | ||||
| 309020X | 3785306 | 5495293 | 5599475 | 20 | 40 | 3.0 | ||||
| 309025X | 3785307 | 5495294 | 5599476 | 25 | 40 | JPG | 4.0 | |||
| 309032X | 3785308 | 5495295 | 5599477 | 32 | 40 | 5.5 | ||||
| 309040X | 3785309 | 5495296 | 5599478 | 40 | 40 | 6.8 |
