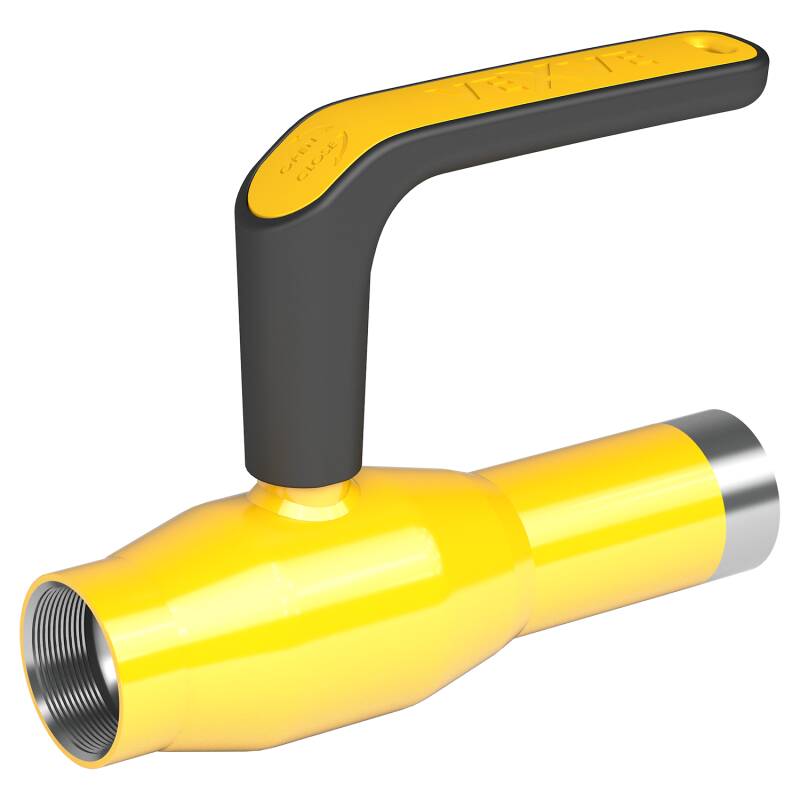

vexve kulowe zawory gazowe typu x , X-seria, uchwyt, gwint wewnętrzny / spawanie EN (DIN), DN 15-50, przelot zredukowany
Materiały
| Korpus | DN 15-50 : Stal, P235GH (1.0345) |
| Kula | DN 15-50 : Stal nierdzewna, X5CrNi18-10 (1.4301) |
| Uszczelnienie kuli | DN 15-50 : PTFE+C |
| Trzpień | DN 15-50 : Stal nierdzewna, X8CrNiS18-9 (1.4305) |
| Uszczelnienie trzpienia | DN 15-50 : FPM/NBR |
Działanie
DN 15-50 : z uchwytem kompozytowym
Warunki pracy
od -40°C do +70°C
Ponad 70°C, skontaktować się z producentem
Poniżej -30°C, skontaktować się z producentem
Najniższa dopuszczalna temperatura
otoczenia -40 °C
Klasa szczelności A (EN 12266-1)
Wykres ciśnienie-temperatura
Wymiary
DN 10-50
| DN | PN | Nr katalogowy | A | D | D1 | D2 | D3 | D4 | H | H1 | L | L1 | S | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 40 | 111015X | 130 | 10 | 21.3 | 33.7 | Rp 1/2 | 32.0 | 119 | 84 | 158 | 115 | 2 | 0.5 |
| 20 | 40 | 111020X | 130 | 15 | 26.9 | 42.4 | Rp 3/4 | 32.0 | 119 | 81 | 165 | 115 | 2.3 | 0.7 |
| 25 | 40 | 111025X | 130 | 20 | 33.7 | 48.3 | Rp 1 | 32.0 | 125 | 84 | 172 | 115 | 2.6 | 0.8 |
| 32 | 40 | 111032X | 130 | 25 | 42.4 | 60.3 | Rp 1 1/4 | 32.0 | 129 | 83 | 195 | 130 | 2.6 | 1.2 |
| 40 | 40 | 111040X | 130 | 32 | 48.3 | 70.0 | Rp 1 1/2 | 32.0 | 133 | 84 | 205 | 130 | 2.6 | 1.4 |
| 50 | 40 | 111050X | 130 | 40 | 60.3 | 76.1 | Rp 2 | 32.0 | 140 | 85 | 240 | 150 | 2.9 | 2.0 |
Numery katalogowe i pobierania
| Nr katalogowy | EAN | LVI | RSK | NRF | MM | DN | PN | Kv | Zdjęcie | kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 111015X | 3785276 | 5495263 | 5599442 | 15 | 40 | 0.5 | ||||
| 111020X | 3785277 | 5495264 | 5599443 | 20 | 40 | 0.7 | ||||
| 111025X | 3785278 | 5495265 | 5599444 | 25 | 40 | 0.8 | ||||
| 111032X | 3785279 | 5495266 | 5599445 | 32 | 40 | JPG | 1.2 | |||
| 111040X | 3785280 | 5495267 | 5599446 | 40 | 40 | 1.4 | ||||
| 111050X | 3785281 | 5495268 | 5599447 | 50 | 40 | 2.0 |
Dokumentacja techniczna produktu
Broszury
Vexve X - Choose the right handle for your needs!
Vexve X – nowa generacja zaworów
Certyfikaty
Vexve Oy Finnish key flag certificate EN
Instrukcje obsługi
