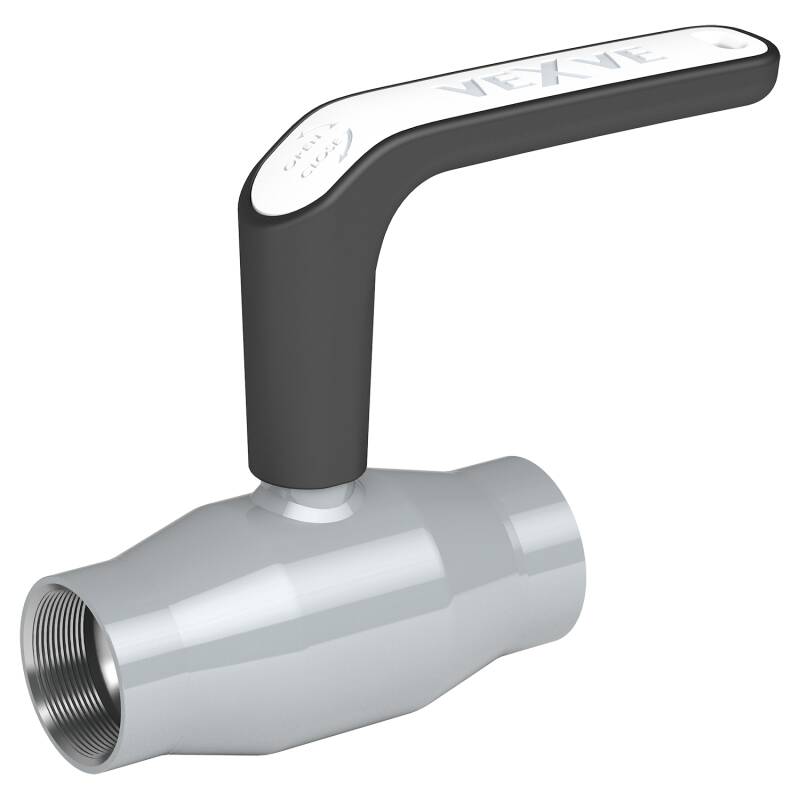

vexve zawory kulowe typu x, ze stali nierdzewnej ,
X-seria, uchwyt, gwint wewnętrzny / gwint wewnętrzny, DN 10-50, przelot zredukowany

Powrót do szukania zaworów

Pokaż dokumentację techniczną produktu

Pobierz stronę – PDF

Dodaj do koszyka pobierania

Otwórz koszyk pobierania (liczba pozycji: )

image carousel image

Materiały

Korpus	DN 10-50 : Stal nierdzewna, AISI316L (1.4404)
Kula	DN 10-50 : Stal nierdzewna, AISI316L (1.4404)
Uszczelnienie kuli	DN 10-50 : PTFE+C
Trzpień	DN 10-50 : Stal nierdzewna, AISI316L (1.4404)
Uszczelnienie trzpienia	DN 10-50 : FPM/NBR

Działanie

DN 10-50 : z uchwytem kompozytowym

Warunki pracy

od -20°C do +200°C
Poniżej -20°C, skontaktować się z producentem
Najniższa dopuszczalna temperatura otoczenia -40 °C

Klasa szczelności A (EN 12266-1)

Wykres ciśnienie-temperatura DN10–50

Wymiary

DN 10-50

DN	PN	Nr katalogowy	A	D	D1	D2	D3	H	H1	L	kg
10	40	232010X	130	10	Rp 3/8	33.7	32.0	119	86	75	0.4
15	40	232015X	130	10	Rp 1/2	33.7	32.0	119	84	85	0.4
20	40	232020X	130	15	Rp 3/4	42.4	32.0	123	81	100	0.5
25	40	232025X	130	20	Rp 1	48.3	32.0	125	84	115	0.7
32	40	232032X	130	25	Rp 1 1/4	60.3	32.0	129	83	130	1.1
40	40	232040X	130	32	Rp 1 1/2	70.0	32.0	133	84	205	1.5
50	40	232050X	130	40	Rp 2	76.1	32.0	140	85	205	2.4

Numery katalogowe i pobierania

Nr katalogowy	EAN	LVI	RSK	NRF	MM	DN	PN	Kv	Zdjęcie	kg
232010X		3765188	5495224	5599399		10	40			0.4
232015X		3765189	5495225	5599401		15	40			0.4
232020X		3765190	5495226	5599402		20	40			0.5
232025X		3765191	5495227	5599403		25	40			0.7
232032X		3765192	5495228	5599404		32	40		JPG	1.1
232040X		3765193	5495229	5599405		40	40			1.5
232050X		3765194	5495230	5599406		50	40			2.4
