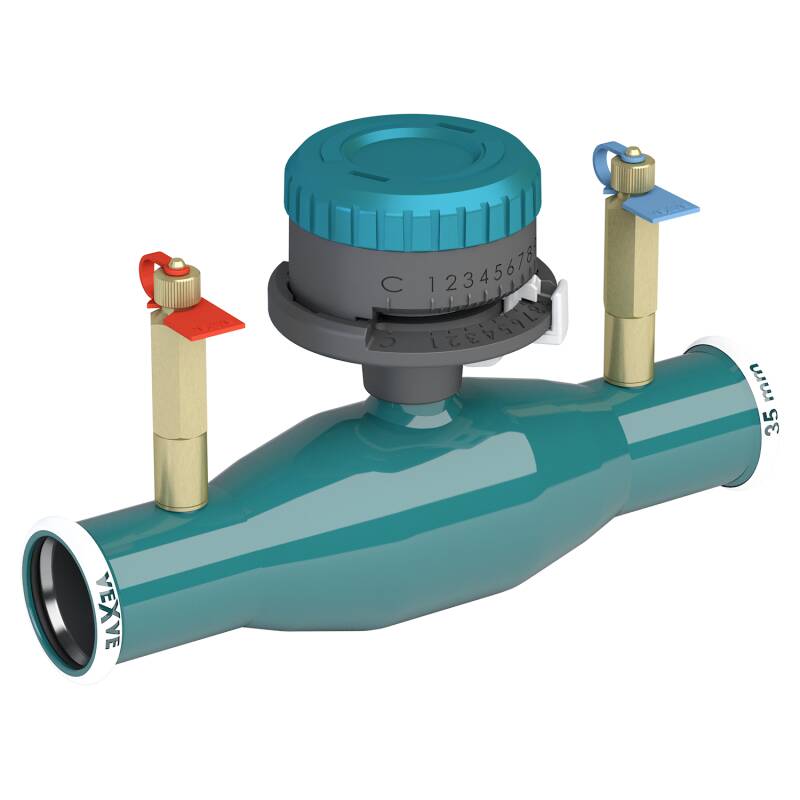

vexve X-Strangregulierventile , X-Serie, Durchflusssteuerung, Pressverbindungen/Pressverbindungen, EN (DIN), DN 15-50 (18-54 mm), reduzierter Durchgang
Werkstoffe
| Gehäuse | DN 15-50 : Stahl, P235GH (1.0345) |
| Kugel | DN 15-50 : Edelstahl, X5CrNi18-10 (1.4301), Leitrohr aus Komposit |
| Dichtung der Kugel | DN 15-50 : PTFE+C |
| Spindel | DN 15-50 : Edelstahl, X8CrNiS18-9 (1.4305) |
| Dichtung der Spindel | DN 15-50 : FPM |
| Messnippel | DN 15-50 : Selbsthemmend, Messing / EPDM |
| O-Ring der Pressverbindung (LBP) | DN 15-50 : CIIR |
Betätigung
DN 15-50 : mit Durchflusssteuerung
Betriebsbedingungen
-20 °C – +120 °C
Unter -20 °C Hersteller kontaktieren
Niedrigste, erlaubte Umgebungstemperatur -40 °C
Leckrate A (EN 12266-1)
Druck-Temperatur-Diagramm DN 15–50
Abmessungen
DN 15-50
| DN | PN | Produktnr. | mm | D1 | D2 | D3 | H | H1 | H2 | L | L1 | L2 | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 16 | 148015X | 18 | 21.3 | 33.7 | 77.0 | 91 | 28 | 72 | 220 | 25 | 73 | 0.9 |
| 20 | 16 | 148020X | 22 | 25.4 | 42.4 | 77.0 | 95 | 28 | 72 | 220 | 25 | 73 | 1.0 |
| 25 | 16 | 148025X | 28 | 31.4 | 48.3 | 77.0 | 99 | 29 | 72 | 220 | 25 | 73 | 1.2 |
| 32 | 16 | 148032X | 35 | 35.2 | 60.3 | 77.0 | 102 | 26 | 72 | 220 | 30 | 73 | 1.5 |
| 40 | 16 | 148040X | 42 | 45.5 | 70.0 | 77.0 | 110 | 29 | 72 | 220 | 30 | 73 | 1.8 |
| 50 | 16 | 148050X | 54 | 58.0 | 88.9 | 77.0 | 119 | 28 | 72 | 220 | 30 | 73 | 2.5 |
Produktnummer und Downloads
| Produktnummer | EAN | LVI | RSK | NRF | MM | DN | PN | Kv | Abbildung | kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 148015X | 4011624 | 4883156 | 18 | 15 | 16 | 0.9 | ||||
| 148020X | 4011625 | 4883157 | 22 | 20 | 16 | 1.0 | ||||
| 148025X | 4011626 | 4883158 | 28 | 25 | 16 | 1.2 | ||||
| 148032X | 4011627 | 4883159 | 35 | 32 | 16 | 1.5 | ||||
| 148040X | 4011628 | 4883160 | 42 | 40 | 16 | 1.8 | ||||
| 148050X | 4011629 | 4883161 | 54 | 50 | 16 | 2.5 |
Die Strangregulierventilen ist u. a. in den Bibliotheken der TA-SCOPE- und Smart- Balancing-Messgeräte verzeichnet.
Technische Unterlagen zum Produkt
Betriebshandbuch
Vexve X Absperr- und Strangregulierventile, Anleitung für Installation, Betrieb, Einstellung und Wartung
X-series valves, coupling dimensions
Broschüre
Vexve X - Choose the right handle for your needs!
Vexve X – Eine neue Generation von Armaturen
Zertifikate
RISE-Type Approval and decision on production control C900208
